Transformator-Wendeverhältnis-Testset
  • Transformator-Wendeverhältnis-TestsetTransformator-Wendeverhältnis-Testset
  • Transformator-Wendeverhältnis-TestsetTransformator-Wendeverhältnis-Testset
  • Transformator-Wendeverhältnis-TestsetTransformator-Wendeverhältnis-Testset
  • Transformator-Wendeverhältnis-TestsetTransformator-Wendeverhältnis-Testset
  • Transformator-Wendeverhältnis-TestsetTransformator-Wendeverhältnis-Testset
  • Transformator-Wendeverhältnis-TestsetTransformator-Wendeverhältnis-Testset

Transformator-Wendeverhältnis-Testset

Weshine® erfand den Windungsverhältnis-Tester zum Testen des Windungsverhältnis-Testsets für Transformatoren mit CE-Zertifikat, hoher Qualität und Genauigkeit, erfunden und hergestellt nach nationalen Standards, komplette elektrische Testlösung verfügbar. Kontaktieren Sie uns für weitere Informationen zum Windungsverhältnis-Tester zum Testen des Windungsverhältnis-Testsets für Transformatoren von Weshine!

Anfrage absenden    PDF Herunterladen

Produktbeschreibung


Weshine



Das Übersetzungsverhältnis eines Transformators ist gleich der Windungszahl der Primärwicklung dividiert durch die Windungszahl der Sekundärwicklung. Das Übersetzungsverhältnis liefert die gewünschte Leistung des Transformators und die entsprechende Spannung, die von der Sekundärwicklung benötigt wird.



Wenn die Sekundärspannung niedriger als die Primärspannung sein muss – ein Abwärtstransformator – sollte die Sekundärwicklung weniger Windungen als die Primärwicklung haben und umgekehrt für einen Aufwärtstransformator; Wenn das Übersetzungsverhältnis des Transformators die Spannung verringert, erhöht es den Strom und umgekehrt. Daher steht das Spannungs- und Stromverhältnis eines idealen Transformators in direktem Zusammenhang mit dem Übersetzungsverhältnis.



Leider sind Transformatoren nicht perfekt, in einem echten Transformator stimmen die Spannungs- oder Stromverhältnisse aufgrund verschiedener elektrischer Verluste, wie z. B. im Eisenkern des Transformators (Hysterese- und Wirbelstromverluste) und im Kupfer, möglicherweise nicht mit den physikalischen Verhältnissen des Transformators überein. Verluste (aufgrund des Widerstands der Primär- und Sekundärwicklungen); Daher versuchen die Hersteller, Transformatoren so zu konstruieren, dass diese Verluste für maximalen Wirkungsgrad bei Volllast und einer Leistungswandlung von über 95 % minimiert werden, wodurch eine Differenz von nicht mehr als 5 % vom Spannungsverhältnis / Windungsverhältnis des Transformators bereitgestellt wird.



Weshine erfand den Transformatorwindungsverhältnistest oder TTR-Test zum MessenTransformator-Wendeverhältnis-Testsetund bestätigt, dass der Transformator das richtige Verhältnis von Primärwindungen zu Sekundärwindungen hat. Die korrekte Anwendung dieses Tests kann helfen, die Leistung des Stufenschalters, kurzgeschlossene Windungen, offene Wicklungen, falsche Wicklungsanschlüsse und andere Fehler in Transformatoren zu identifizieren. Die TTR-Tester von Weshine sind robust, um den rauen Bedingungen zu widerstehen, denen einige Transformatorprüfungen ausgesetzt sind. Die Serie umfasst verschiedene Funktionen zur Vereinfachung und Beschleunigung der Tests sowie 3-Phasen-TTR-Tester und PT- und CT-TTR-Tester.

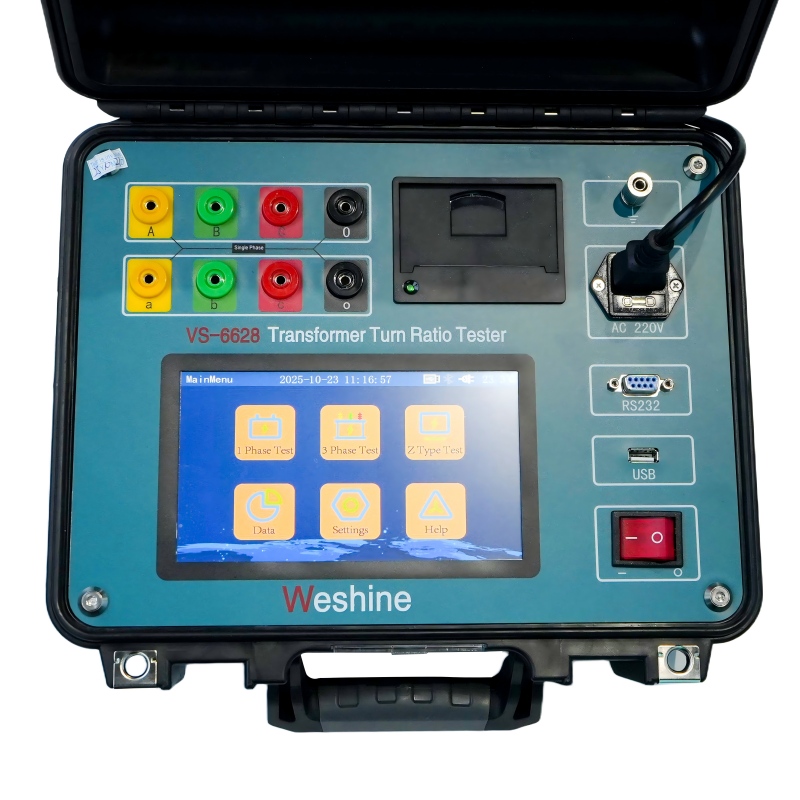

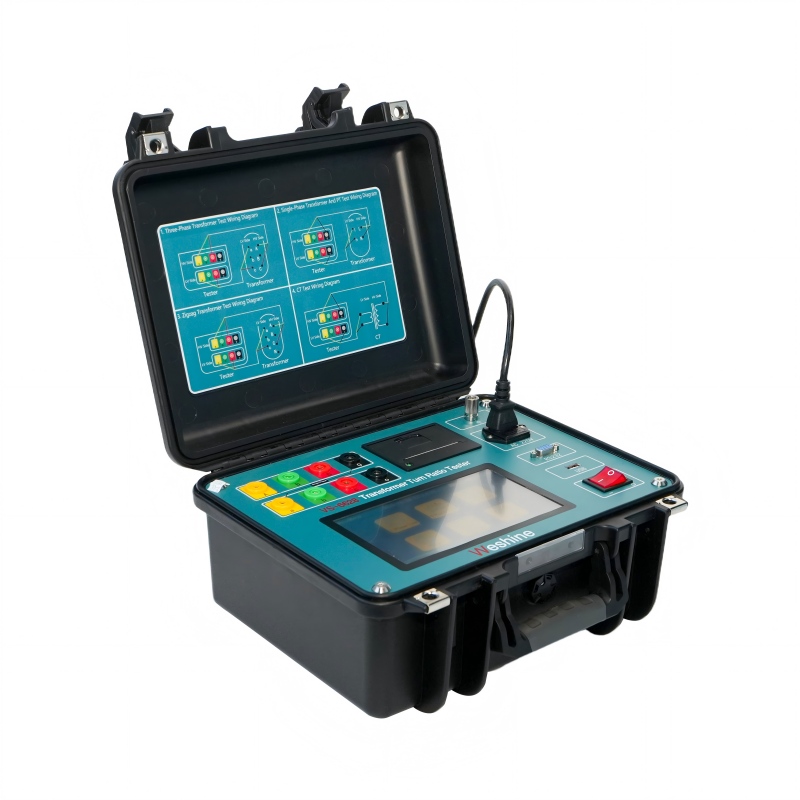

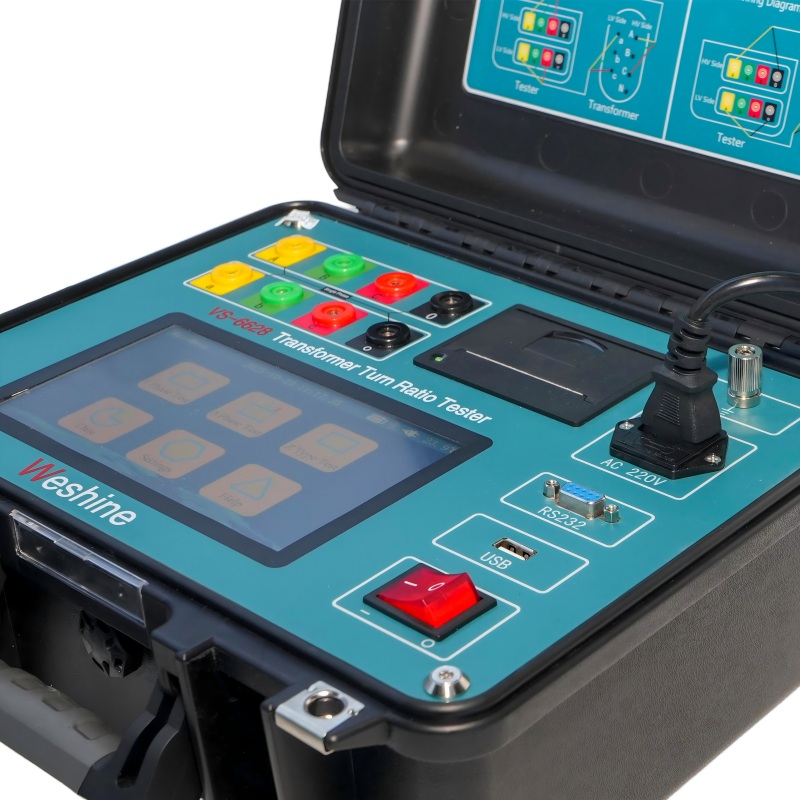

Die Dreiphasen-Transformator-Wicklungsverhältnis-Prüfgeräte der Serie VS-6628 wurden entwickelt, um das Windungsverhältnis von Leistungs-, Instrumenten- und Verteilungstransformatoren in Umspannwerken oder Fertigungsumgebungen zu messen. Ein robustes und robustes Design macht diese Instrumente gut geeignet für den Einsatz in einer Vielzahl von rauen Umgebungen. Unsere Leinen wurden speziell entwickelt, um die nötige Flexibilität bei kaltem Wetter zu bieten.



Da Transformatoren jedoch während ihrer Lebensdauer verschiedenen Belastungen und Veränderungen ausgesetzt sind, sowohl elektrisch als auch mechanisch, muss das korrekte Windungsverhältnis des Transformators überprüft werden, bevor der Transformator in Betrieb genommen wird, und während verschiedener Wartungspläne. Hier ist der Transformator-Wicklungsverhältnis-Tester Daher beinhalten die Windungsverhältnisse, die mit verschiedenen Testkits für das Windungsverhältnis von Transformatoren (TTR-Geräten) gemessen werden, Verluste, die typischerweise in Transformatoren vorhanden sind, was zu Windungsverhältnissen führt, die von der physikalischen Windungszahl abweichen, aber die tatsächlichen Spannungsverhältnisse widerspiegeln, die von Herstellern und Benutzern erwartet werden, oder das Verhältnis eines echten Transformators Leistungstransformator.



Weshine



PRODUKTINFORMATION

Produktname

WENDUNGSVERHÄLTNIS-TESTER ZUM PRÜFEN des Transformator-Wendeverhältnis-Test-Sets

Modellnummer

VS-6628

Testbereich

0,9 ~ 10000

Genauigkeit

0,2 %

Zertifikate

CE; EMV; LVD; ISO;

Typische Anwendung

Testet Windungsverhältnis, Phasenverschiebung und Polarität.

Hilft beim Identifizieren




Maße

345 x 295 x 175 mm

Gewicht

5kg



Auswahl


Weshine verfügt über 8 Jahre Erfahrung speziell für den Umgang mit der kompletten Palette elektrischer Geräte. Gegenwärtig hat Weshine verschiedene Windungsverhältnistester zum Testen erfundenTransformator-Wendeverhältnis-Testsetwie als Form gezeigt:



BESTELLINFORMATIONEN FÜR DREHUNGSVERHÄLTNIS-TESTER ZUM PRÜFENTransformator-Wendeverhältnis-Testset

Katze. Nein.

Testbereich

Genauigkeit

Auflösung

Maße
(mm)

Gewicht
(kg)

VS-6628

0,9 bis 10000

0,2 %

0,0001 Min

345 x 295 x 175

5

VS-6629

0,9 bis 10000

0,1 % (0,9 bis 500)
0,2 % (500 bis 3000)

0,3 % (3000 bis 10000)

0,9ï½9,9999ï¼0,0001ï¼

10ï½99.999ï¼0.001ï¼

100ï½999.99ï¼0.01ï¼

1000ï½9999.9ï¼0.1ï¼

10000 und höher – 1 –

325 x 225 x 125

3.8

VS-6630

0,9 bis 10000

0,1 % (0,9 bis 2000)

0,3 % (2000 bis 10000)

0,0001 Min

360 x 280 x 160

6

VS-6628T

0,8 bis 10000

0,1 % (0,8 bis 3000)
0,2 % (3000 bis 10000)

0,0001 Min

320 x 240 x 130

3

VS-6628A

0,9 bis 10000

0,1 % (0,9 bis 500)
0,2 % (500 bis 3000)

0,3 % (3000 bis 10000)

0,9ï½9,9999ï¼0,0001ï¼

10ï½99.999ï¼0.001ï¼

100ï½999.99ï¼0.01ï¼

1000ï½9999.9ï¼0.1ï¼

10000 und höher – 1 –

246 x 156 x 62

1.7

Basierend auf Lieferkettenproblemen: Bitte kontaktieren Sie Ihren bevorzugten autorisierten Weshine-Händler für aktuelle Preise und Lieferzeiten.



Qualitätszertifikate


Wir glauben immer, dass der gesamte Erfolg unseres Unternehmens direkt mit der Qualität der von uns gelieferten Produkte zusammenhängt. Übersetzungsverhältnis-Tester zum TestenTransformator-Wendeverhältnis-Testseterfüllen die höchsten Qualitätsanforderungen, die in den Richtlinien ISO9001, ISO14000:14001 und unserem strengen Qualitätskontrollsystem festgelegt sind.
