Transformator-Wendeverhältnis-Test

Weshine® erfand den Windungsverhältnistester für die Prüfung des Windungsverhältnisses von Transformatoren mit CE-Zertifikat, hoher Qualität und Genauigkeit, erfunden und hergestellt nach nationalen Standards, komplette elektrische Testlösung verfügbar. Kontaktieren Sie uns für weitere Informationen zum Windungsverhältnis-Tester für Transformator-Wicklungsverhältnis-Tests von Weshine!

Anfrage absenden PDF Herunterladen

Produktbeschreibung

Weshine

Das Übersetzungsverhältnis eines Transformators ist gleich der Windungszahl der Primärwicklung dividiert durch die Windungszahl der Sekundärwicklung. Das Übersetzungsverhältnis liefert die gewünschte Leistung des Transformators und die entsprechende Spannung, die von der Sekundärwicklung benötigt wird.

Wenn die Sekundärspannung niedriger als die Primärspannung sein muss – ein Abwärtstransformator – sollte die Sekundärwicklung weniger Windungen als die Primärwicklung haben und umgekehrt für einen Aufwärtstransformator; Wenn das Übersetzungsverhältnis des Transformators die Spannung verringert, erhöht es den Strom und umgekehrt. Daher steht das Spannungs- und Stromverhältnis eines idealen Transformators in direktem Zusammenhang mit dem Übersetzungsverhältnis.

Leider sind Transformatoren nicht perfekt, in einem echten Transformator stimmen die Spannungs- oder Stromverhältnisse aufgrund verschiedener elektrischer Verluste, wie z. B. im Eisenkern des Transformators (Hysterese- und Wirbelstromverluste) und im Kupfer, möglicherweise nicht mit den physikalischen Verhältnissen des Transformators überein. Verluste (aufgrund des Widerstands der Primär- und Sekundärwicklungen); Daher versuchen die Hersteller, Transformatoren so zu konstruieren, dass diese Verluste für maximalen Wirkungsgrad bei Volllast und einer Leistungswandlung von über 95 % minimiert werden, wodurch eine Differenz von nicht mehr als 5 % vom Spannungsverhältnis / Windungsverhältnis des Transformators bereitgestellt wird.

Weshine erfand diePrüfung des Übersetzungsverhältnisses des Transformators, oder TTR-Test, zTest des Transformatorwindungsverhältnissesund bestätigt, dass der Transformator das richtige Verhältnis von Primärwindungen zu Sekundärwindungen hat. Die korrekte Anwendung dieses Tests kann helfen, die Leistung des Stufenschalters, kurzgeschlossene Windungen, offene Wicklungen, falsche Wicklungsanschlüsse und andere Fehler in Transformatoren zu identifizieren. Die TTR-Tester von Weshine sind robust, um den rauen Bedingungen zu widerstehen, denen einige Transformatorprüfungen ausgesetzt sind. Die Serie umfasst verschiedene Funktionen zur Vereinfachung und Beschleunigung der Tests sowie 3-Phasen-TTR-Tester und PT- und CT-TTR-Tester.

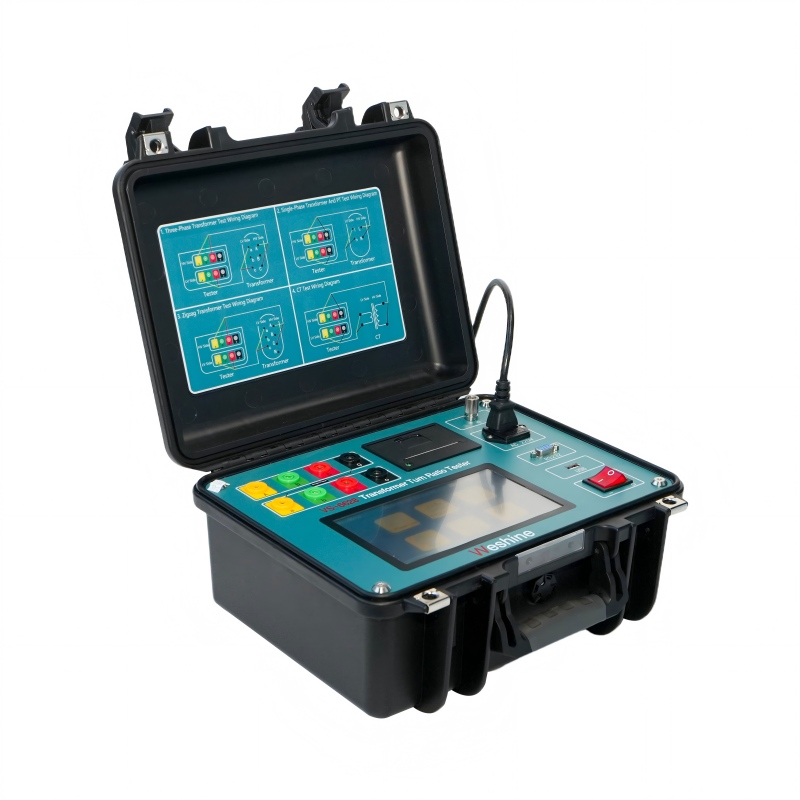

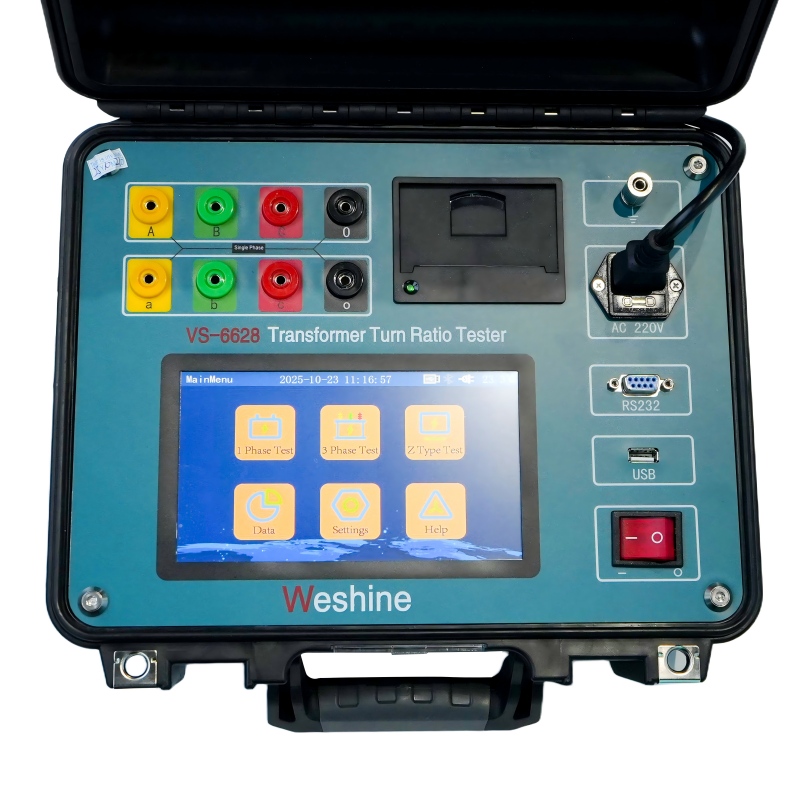

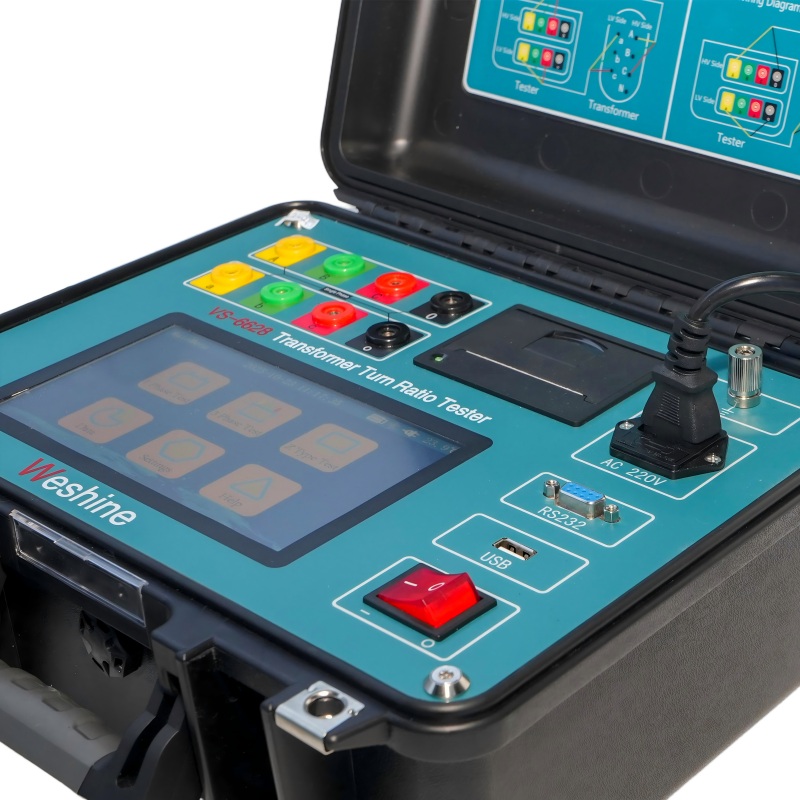

Die VS-6628-Serie von dreiphasigPrüfung des Übersetzungsverhältnisses des TransformatorsSets wurden entwickelt, um das Windungsverhältnis von Leistungs-, Instrumenten- und Verteilungstransformatoren in Umspannwerken oder Fertigungsumgebungen zu messen. Ein robustes und robustes Design macht diese Instrumente gut geeignet für den Einsatz in einer Vielzahl von rauen Umgebungen. Unsere Leinen wurden speziell entwickelt, um die nötige Flexibilität bei kaltem Wetter zu bieten.

Da Transformatoren jedoch während ihrer Lebensdauer verschiedenen Belastungen und Veränderungen ausgesetzt sind, sowohl elektrisch als auch mechanisch, muss das korrekte Übersetzungsverhältnis des Transformators vor der Inbetriebnahme des Transformators und während verschiedener Wartungspläne überprüft werdenTester für das Übersetzungsverhältnis von TransformatorenDaher werden die Windungsverhältnisse unter Verwendung verschiedener gemessenPrüfung des Übersetzungsverhältnisses des TransformatorsKits (TTR-Geräte) enthalten Verluste, die typischerweise in Transformatoren vorhanden sind, was zu Windungsverhältnissen führt, die von der physikalischen Anzahl von Windungen abweichen, aber die tatsächlichen Spannungsverhältnisse widerspiegeln, die von Herstellern und Benutzern erwartet werden, oder das Verhältnis eines echten Transformators.

Weshine

PRODUKTINFORMATION
Produktname	WENDUNGSVERHÄLTNIS-TESTER FÜR TRANSFORMER-WENDUNGSVERHÄLTNIS-TEST
Modellnummer	VS-6628	Testbereich	0,9 ~ 10000
Genauigkeit	0,2 %	Zertifikate	CE; EMV; LVD; ISO;
Typische Anwendung	Testet Windungsverhältnis, Phasenverschiebung und Polarität.
Hilft beim Identifizieren
Maße	345 x 295 x 175 mm	Gewicht	5kg

Auswahl

Weshine verfügt über 8 Jahre Erfahrung speziell für den Umgang mit der kompletten Palette elektrischer Geräte. Derzeit hat Weshine verschiedene Windungsverhältnis-Tester für erfundenPrüfung des Übersetzungsverhältnisses des Transformatorswie als Form gezeigt:

BESTELLINFORMATIONEN FÜR WENDUNGSVERHÄLTNIS-TESTER FÜR TRANSFORMER-WENDUNGSVERHÄLTNIS-PRÜFUNG
Katze. Nein.	Testbereich	Genauigkeit	Auflösung	Maße (mm)	Gewicht (kg)
VS-6628	0,9 bis 10000	0,2 %	0,0001 Min	345 x 295 x 175	5
VS-6629	0,9 bis 10000	0,1 % (0,9 bis 500) 0,2 % (500 bis 3000) 0,3 % (3000 bis 10000)	0,9ï½9,9999ï¼0,0001ï¼ 10ï½99.999ï¼0.001ï¼ 100ï½999.99ï¼0.01ï¼ 1000ï½9999.9ï¼0.1ï¼ 10000 und höher – 1 –	325 x 225 x 125	3.8
VS-6630	0,9 bis 10000	0,1 % (0,9 bis 2000) 0,3 % (2000 bis 10000)	0,0001 Min	360 x 280 x 160	6
VS-6628T	0,8 bis 10000	0,1 % (0,8 bis 3000) 0,2 % (3000 bis 10000)	0,0001 Min	320 x 240 x 130	3
VS-6628A	0,9 bis 10000	0,1 % (0,9 bis 500) 0,2 % (500 bis 3000) 0,3 % (3000 bis 10000)	0,9ï½9,9999ï¼0,0001ï¼ 10ï½99.999ï¼0.001ï¼ 100ï½999.99ï¼0.01ï¼ 1000ï½9999.9ï¼0.1ï¼ 10000 und höher – 1 –	246 x 156 x 62	1.7

Basierend auf Lieferkettenproblemen: Bitte kontaktieren Sie Ihren bevorzugten autorisierten Weshine-Händler für aktuelle Preise und Lieferzeiten.

Qualitätszertifikate

Wir glauben immer, dass der gesamte Erfolg unseres Unternehmens direkt mit der Qualität der von uns gelieferten Produkte zusammenhängt. Übersetzungsverhältnis-Tester fürPrüfung des Übersetzungsverhältnisses des Transformatorserfüllen die höchsten Qualitätsanforderungen, die in den Richtlinien ISO9001, ISO14000:14001 und unserem strengen Qualitätskontrollsystem festgelegt sind.

Sendung

Wenden Sie sich für weitere Informationen zu den Servicelösungen von Weshine an unseren 24/7-Online-Vertriebsmitarbeiter, um Angebote von Weshine zu erhalten.
