Berechnung des Transformatorwindungsverhältnisses

Weshine

Das Übersetzungsverhältnis eines Transformators ist gleich der Windungszahl der Primärwicklung dividiert durch die Windungszahl der Sekundärwicklung. Das Übersetzungsverhältnis liefert die gewünschte Leistung des Transformators und die entsprechende Spannung, die von der Sekundärwicklung benötigt wird.

Wenn die Sekundärspannung niedriger als die Primärspannung sein muss – ein Abwärtstransformator – sollte die Sekundärwicklung weniger Windungen als die Primärwicklung haben und umgekehrt für einen Aufwärtstransformator; Wenn das Übersetzungsverhältnis des Transformators die Spannung verringert, erhöht es den Strom und umgekehrt. Daher steht das Spannungs- und Stromverhältnis eines idealen Transformators in direktem Zusammenhang mit dem Übersetzungsverhältnis.

Leider sind Transformatoren nicht perfekt, in einem echten Transformator stimmen die Spannungs- oder Stromverhältnisse aufgrund verschiedener elektrischer Verluste, wie z. B. im Eisenkern des Transformators (Hysterese- und Wirbelstromverluste) und im Kupfer, möglicherweise nicht mit den physikalischen Verhältnissen des Transformators überein. Verluste (aufgrund des Widerstands der Primär- und Sekundärwicklungen); Daher versuchen die Hersteller, Transformatoren so zu konstruieren, dass diese Verluste für maximalen Wirkungsgrad bei Volllast und einer Leistungswandlung von über 95 % minimiert werden, wodurch eine Differenz von nicht mehr als 5 % vom Spannungsverhältnis / Windungsverhältnis des Transformators bereitgestellt wird.

Weshine erfand den Transformatorwindungsverhältnistest oder TTR-Test zum MessenBerechnung des Transformatorwindungsverhältnissesund bestätigt, dass der Transformator das richtige Verhältnis von Primärwindungen zu Sekundärwindungen hat. Die korrekte Anwendung dieses Tests kann helfen, die Leistung des Stufenschalters, kurzgeschlossene Windungen, offene Wicklungen, falsche Wicklungsanschlüsse und andere Fehler in Transformatoren zu identifizieren. Die TTR-Tester von Weshine sind robust, um den rauen Bedingungen zu widerstehen, denen einige Transformatorprüfungen ausgesetzt sind. Die Serie umfasst verschiedene Funktionen zur Vereinfachung und Beschleunigung der Tests sowie 3-Phasen-TTR-Tester und PT- und CT-TTR-Tester.

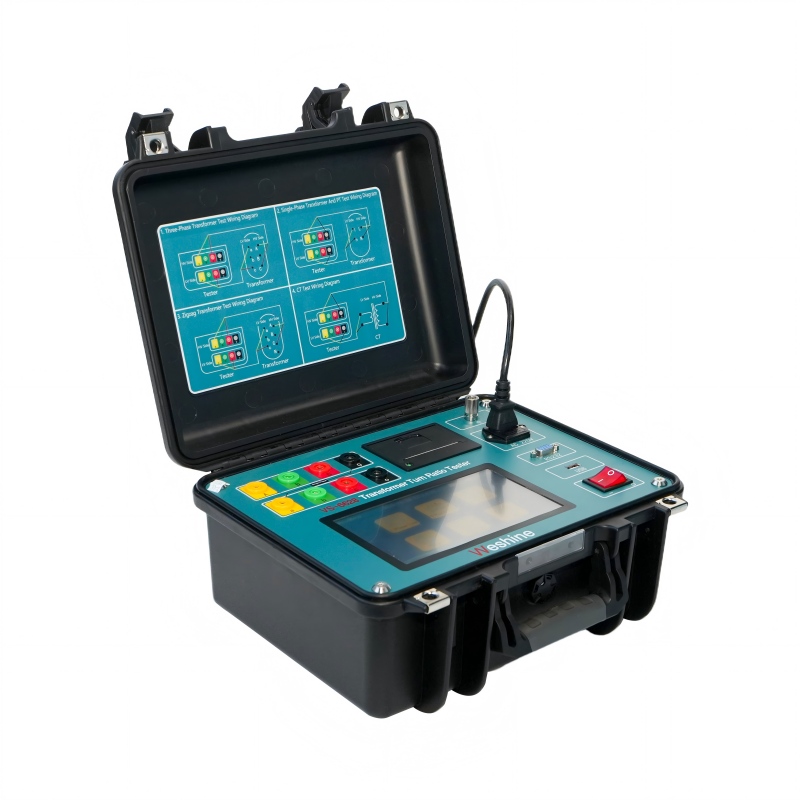

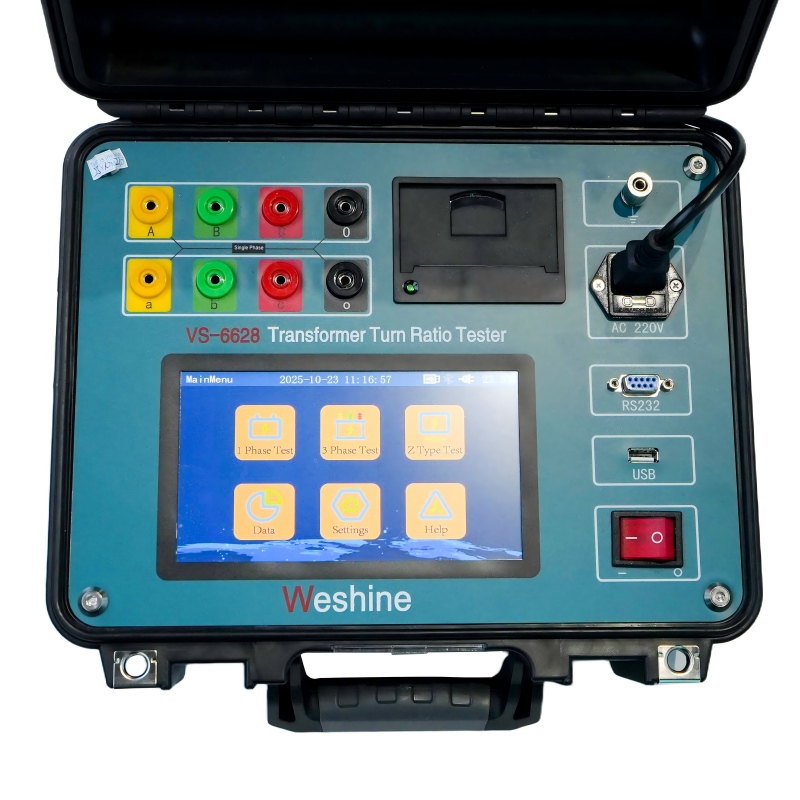

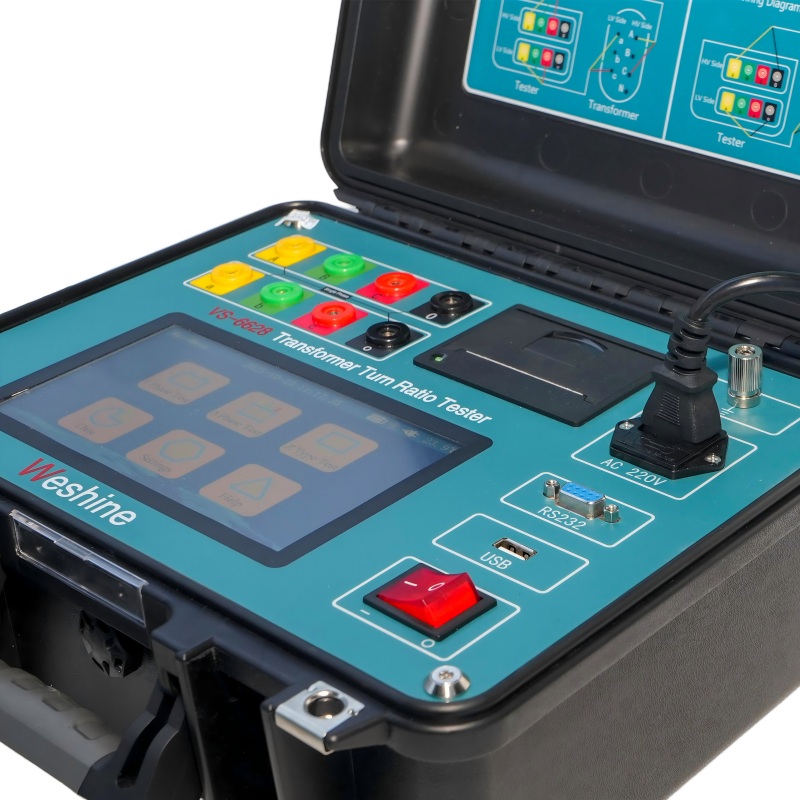

Die Dreiphasen-Transformator-Wicklungsverhältnis-Prüfgeräte der Serie VS-6628 wurden entwickelt, um das Windungsverhältnis von Leistungs-, Instrumenten- und Verteilungstransformatoren in Umspannwerken oder Fertigungsumgebungen zu messen. Ein robustes und robustes Design macht diese Instrumente gut geeignet für den Einsatz in einer Vielzahl von rauen Umgebungen. Unsere Leinen wurden speziell entwickelt, um die nötige Flexibilität bei kaltem Wetter zu bieten.

Da Transformatoren jedoch während ihrer Lebensdauer verschiedenen Belastungen und Veränderungen ausgesetzt sind, sowohl elektrisch als auch mechanisch, muss das korrekte Windungsverhältnis des Transformators überprüft werden, bevor der Transformator in Betrieb genommen wird, und während verschiedener Wartungspläne. Hier ist der Transformator-Wicklungsverhältnis-Tester Daher beinhalten die Windungsverhältnisse, die mit verschiedenen Testkits für das Windungsverhältnis von Transformatoren (TTR-Geräten) gemessen werden, Verluste, die typischerweise in Transformatoren vorhanden sind, was zu Windungsverhältnissen führt, die von der physikalischen Windungszahl abweichen, aber die tatsächlichen Spannungsverhältnisse widerspiegeln, die von Herstellern und Benutzern erwartet werden, oder das Verhältnis eines echten Transformators Leistungstransformator.

Weshine

Auswahl

Weshine verfügt über 8 Jahre Erfahrung speziell für den Umgang mit der kompletten Palette elektrischer Geräte. Gegenwärtig hat Weshine verschiedene Windungsverhältnistester zum Testen erfundenBerechnung des Transformatorwindungsverhältnisseswie als Form gezeigt:

Basierend auf Lieferkettenproblemen: Bitte kontaktieren Sie Ihren bevorzugten autorisierten Weshine-Händler für aktuelle Preise und Lieferzeiten.

Qualitätszertifikate

Wir glauben immer, dass der gesamte Erfolg unseres Unternehmens direkt mit der Qualität der von uns gelieferten Produkte zusammenhängt. Übersetzungsverhältnis-Tester zum TestenBerechnung des Transformatorwindungsverhältnisseserfüllen die höchsten Qualitätsanforderungen, die in den Richtlinien ISO9001, ISO14000:14001 und unserem strengen Qualitätskontrollsystem festgelegt sind.

Sendung

Wenden Sie sich für weitere Informationen zu den Servicelösungen von Weshine an unseren 24/7-Online-Vertriebsmitarbeiter, um Angebote von Weshine zu erhalten.
