Teilentladungsfreies AC-Spannungsprüfsystem

Das teilentladungsfreie AC-Spannungsprüfsystem nutzt die fortschrittliche SF6-Gas-isolierte Transformatortechnologie und bietet einen stabilen 250-kV-Ausgang mit einem Gesamt-Teilentladungsgrad von ≤5 pC. Mit intelligenter automatischer Steuerung, Blindleistungskompensation, geräuscharmem Betrieb und umfassenden Schutzfunktionen ist es ideal für Energieversorger, Industrieunternehmen, Universitäten, Forschungsinstitute und Hochspannungslabore.

Da die Energieindustrie die Standards für die Isolationsprüfung und die Erkennung von Mikro-Teilentladungen immer weiter erhöht, wurde diese Prüfeinheit entwickelt, um diesen Marktanforderungen gerecht zu werden. Im Gegensatz zu herkömmlichen ölgefüllten Prüftransformatoren eliminiert die SF6-Isolierung das Risiko von Ölverschmutzungen und Umweltverschmutzung und reduziert gleichzeitig das Gesamtgewicht der Ausrüstung um 20 bis 60 %, was den Transport und die Platzierung erleichtert.

All diese zuverlässigen Leistungen werden durch professionelle Fertigungsstärke unterstützt. Weshine® ist eine moderne High-Tech-Fabrik, die sich auf Forschung und Entwicklung, Produktion, Vertrieb und Service von Automatisierungsgeräten und Testinstrumenten für Energiesysteme spezialisiert hat. Die Produkte werden weltweit verkauft und haben von vielen Kunden positives Feedback erhalten.

Leistung

Das teilentladungsfreie AC-Widerstandsspannungsprüfsystem verwendet SF6-gasisolierte Transformatoren, um einen stabilen 250-kV-Ausgang aufrechtzuerhalten und die Teilentladung im gesamten Satz auf ≤5 pC zu begrenzen. Intelligente automatische Steuerung, Blindleistungskompensation, geringe Geräuschentwicklung und mehrschichtiger Sicherheitsschutz machen es zu einer praktischen Wahl für Kraftwerke, Industriekunden, Universitäten und Forschungslabore.

Der Teilentladungsindex der gesamten Maschine erreicht ≤5pC und der eingebaute SF6-Transformator erzeugt bei Nennspannung nur eine Teilentladung von ≤3pC. Diese hervorragende Isolationsleistung macht es ideal für Teilentladungsinspektionen, Werksabnahmeprüfungen, Isolationsüberprüfungen und verschiedene Hochspannungsforschungsaufgaben.

Struktur

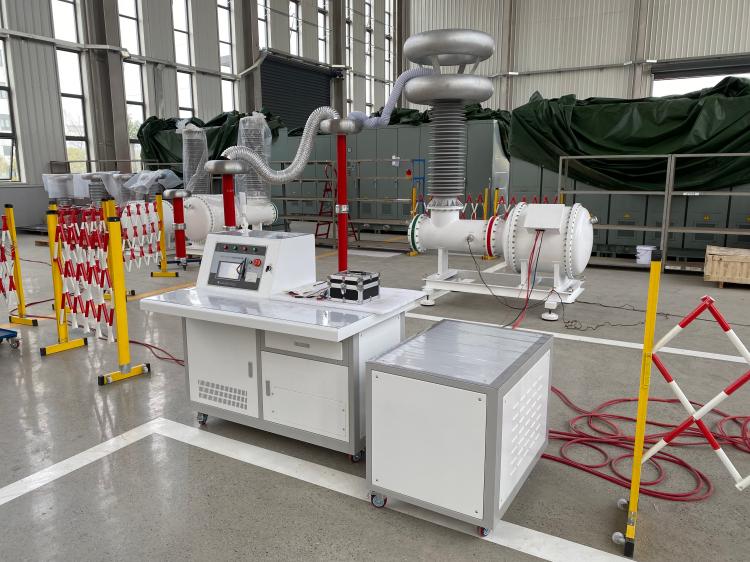

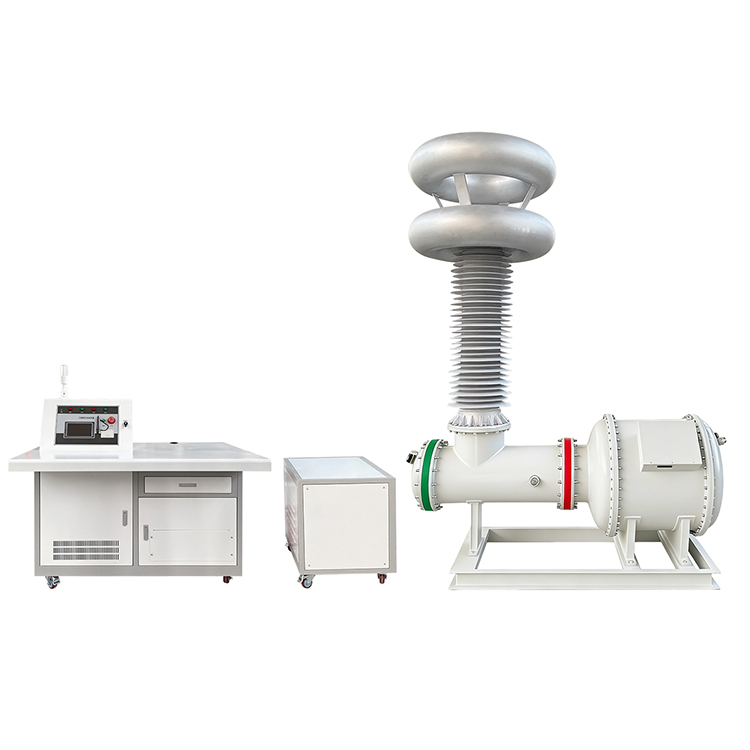

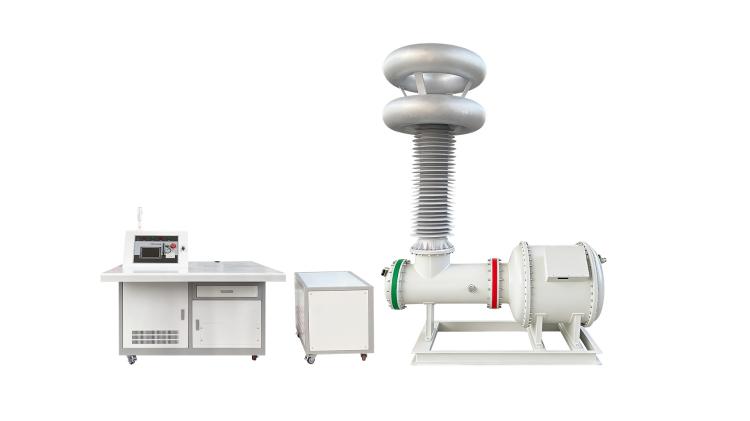

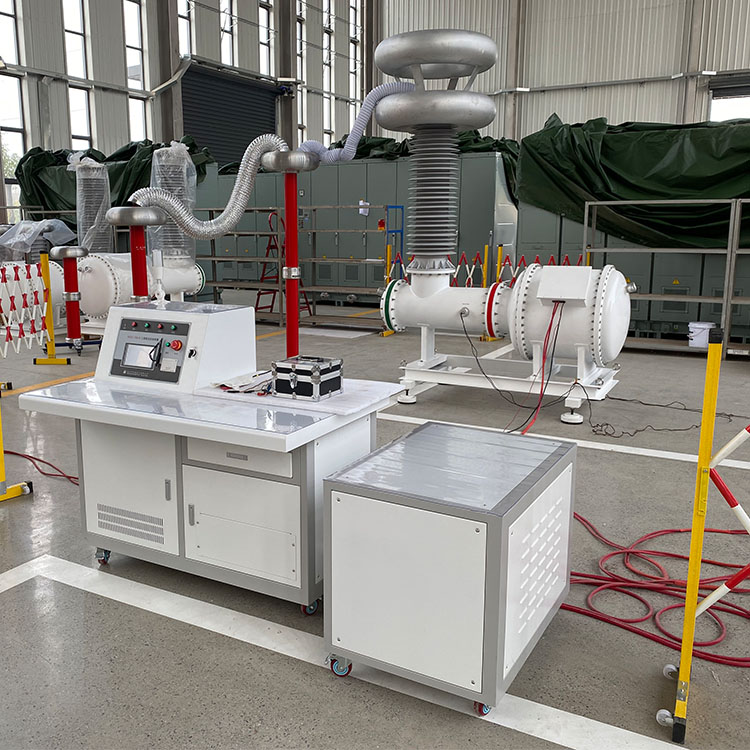

Das Komplettpaket umfasst einen SF6-isolierten Prüftransformator, einen Koppelkondensator, eine Hochspannungs-Strombegrenzungsdrossel, eine Niederspannungs-Kompensationsdrossel, einen Trenntransformator und einen vollautomatischen Schaltschrank. Die Niederspannungskompensationstechnologie senkt den Eingangsstromverbrauch um bis zu 60 %, was die Testeffizienz erheblich steigert und die Anforderungen an die Stromversorgung senkt.

Kontrolle

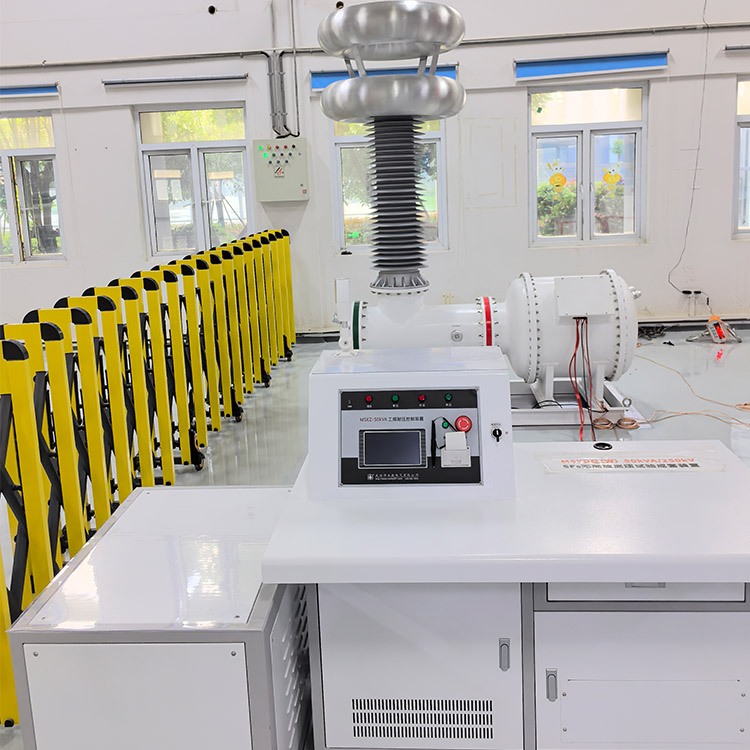

Das teilentladungsfreie Wechselspannungsprüfsystem ist mit einer 7-Zoll-Farb-Touchscreen-Steuereinheit ausgestattet, die sowohl automatische als auch manuelle Betriebsmodi unterstützt. Der Bediener kann fünf separate Spannungssegmente einstellen, die Boost-Geschwindigkeit und die Haltezeit frei anpassen. Zu den automatischen Funktionen gehören Spannungsanhebung, Kompensationsschaltung, Zeitsteuerung, Druckentlastung nach der Prüfung, Datenspeicherung, Protokollsuche und Prüfberichtdruck.

Sicherheit

Um einen stabilen und sicheren Betrieb zu gewährleisten, gibt das Gerät eine glatte Sinuswellenspannung mit einer Wellenformverzerrung unter 5 % und einem Laufgeräusch unter 65 dB aus. Überspannungs- und Überstromschutzmechanismen sind vollständig ausgestattet. Sein modularer Rahmen unterstützt spätere Upgrades und ist erweiterbar für Ultrahochspannungsprüfungen bis zu 1200 kV.

Merkmale

1、SF6-gasisolierte Transformatortechnologie

2、Ölfreies Design ohne Umweltverschmutzung

3、Teilentladungsgrad des gesamten Systems ≤5pC

4、Transformator-Teilentladungspegel ≤3pC

5、Nennausgangsspannung bis zu 250 kV

6、Nennleistung 50 kVA

7、Die Blindleistungskompensation reduziert den Eingangsstrom um bis zu 60 %

8、Automatische und manuelle Testmodi

9、Fünfstufige programmierbare Spannungs- und Timing-Einstellungen

10、Einstellbare Spannungsrampenrate

11、Intelligente Spannungsregelung und Kompensationsschaltung

12、Historische Datenspeicherung und Berichtsdruck

13、Stabiler Sinuswellenausgang mit Verzerrung ≤5 %

14、Geringes Betriebsgeräusch ≤65dB

15、Hochspannungs-Überspannungsschutz

16、Schwanzstrom-Überstromschutz

17 、 Geeignet für Teilentladungs- und Wechselspannungsprüfungen

Anwendungen

1、Transformator-Wechselspannungsfestigkeitsprüfung

2、GIS-Teilentladungstest

3、Prüfung der Schaltanlagenisolation

4、Hochspannungskabelprüfung

5、Buchsenprüfung

6、Isolatorprüfung

7、Factory Acceptance Test (FAT)

8、Hochspannungslabortests

9、Typprüfung elektrischer Geräte

10、Vorbeugende Wartungsprogramme

Weshine-Vorteile

Weshine Electric ist ein professioneller Hersteller von Hochspannungsprüfgeräten und Teilentladungsmesssystemen. Unsere teiletladungsfreien AC-Spannungsprüfsysteme der VS-W-Serie vereinen fortschrittliche SF6-Isolationstechnologie, extrem niedrige Teilentladungsleistung, intelligente Automatisierung und zuverlässigen Sicherheitsschutz. Die Lösungen von Weshine wurden für anspruchsvolle Labor- und Feldanwendungen entwickelt und helfen Kunden dabei, die Testgenauigkeit zu verbessern, die Einhaltung gesetzlicher Vorschriften sicherzustellen und die langfristige Gerätezuverlässigkeit zu verbessern.
