100-kV-Teilentladungsfreies AC-HiPot-Testsystem

Das 100-kV-Teilentladungsfreie Wechselstrom-Hipot-Testsystem ist eine professionelle Hochspannungsprüflösung, die für Wechselspannungsprüfungen und Teilentladungserkennung von Transformatoren, Schaltanlagen, Isolatoren, Kabeln, Durchführungen, GIS-Geräten und anderen elektrischen Geräten entwickelt wurde.

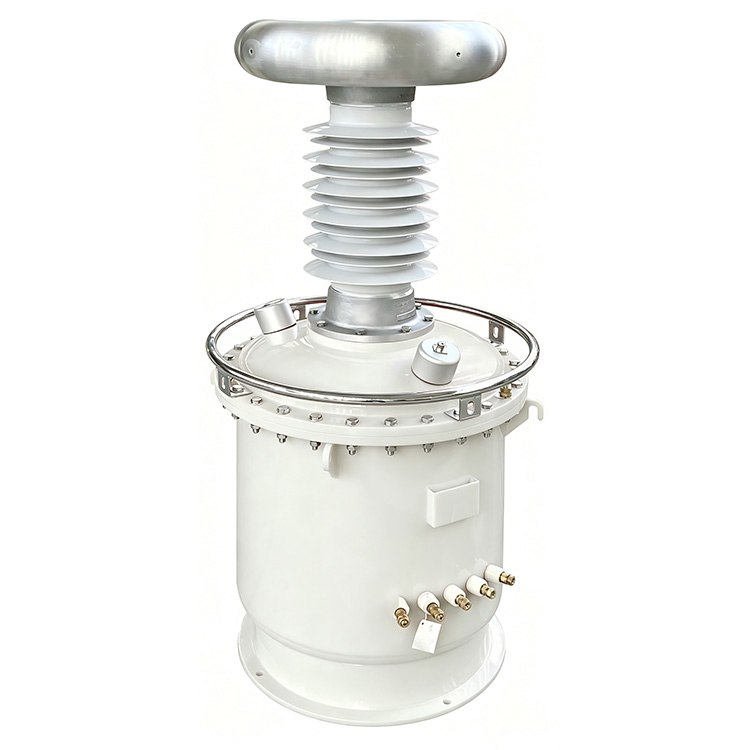

Das System verwendet einen mit SF6-Gas isolierten Prüftransformator anstelle einer herkömmlichen, in Öl getauchten Struktur, wodurch das Risiko einer Ölverunreinigung eliminiert und gleichzeitig das Gewicht der Ausrüstung deutlich um 20 bis 60 % reduziert wird. Dieser Transformator zeichnet sich durch eine hervorragende Isolierung und eine extrem niedrige Teilentladung aus und erreicht einen PD-Wert von ≤ 3 pC. Das gesamte System hält bei Nennspannung eine Gesamt-Teilentladung von nicht mehr als 5 pC aufrecht.

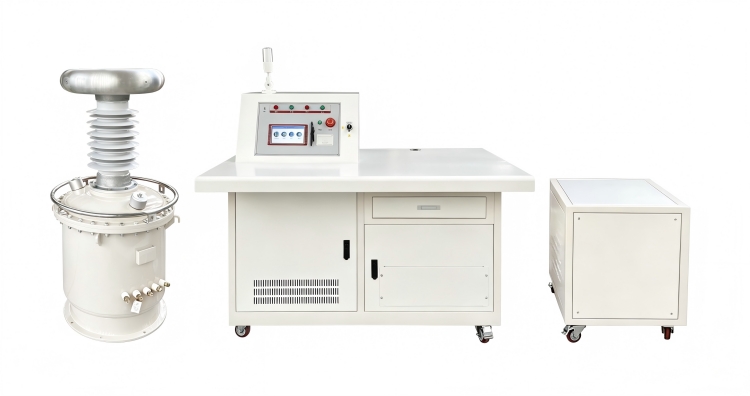

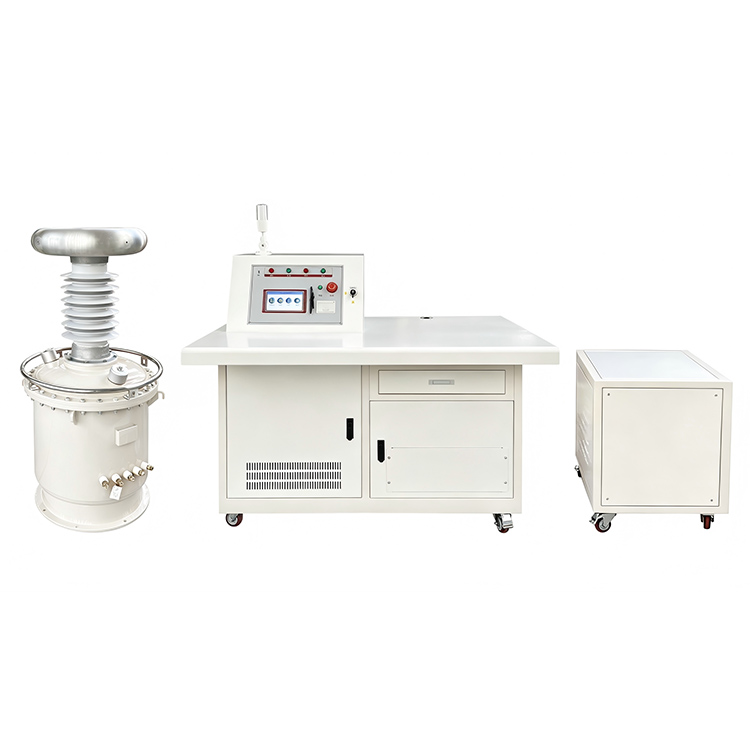

Dieses vollständig integrierte Prüfsystem besteht aus einem Hochspannungsprüftransformator, einem Kopplungskondensator, einer Hochspannungsstrombegrenzungsdrossel, einer Niederspannungskompensationsdrossel, einem Trenntransformator, einer automatischen Bedienkonsole sowie einem Kompensationsschrank. Seine integrierte Niederspannungskompensationsstruktur kann den Eingangsstromverbrauch effektiv um maximal 60 % senken, was zur Steigerung der Energieeffizienz und zur Senkung der täglichen Betriebskosten beiträgt.

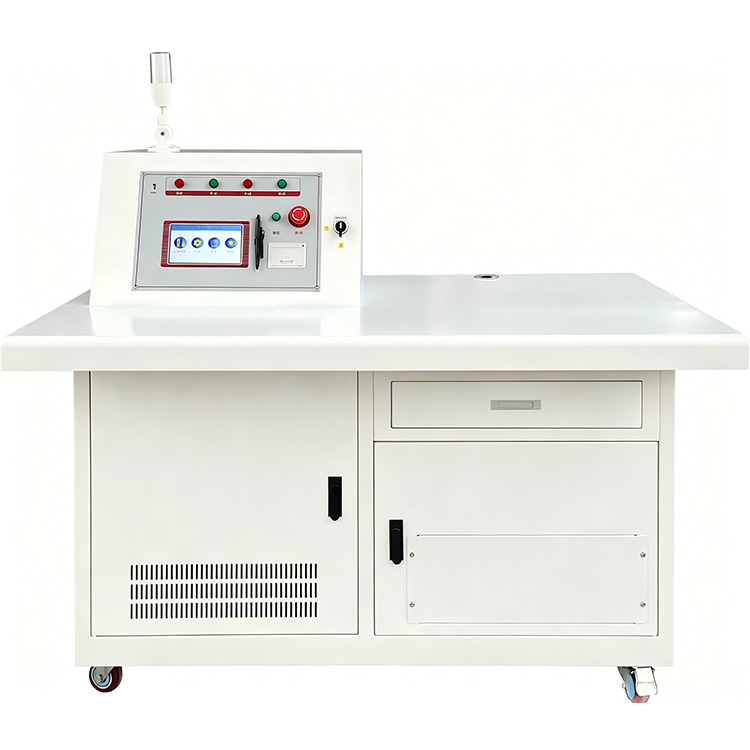

Ausgestattet mit einer 7-Zoll-Farb-Touchscreen-Steuerkonsole unterstützt das System sowohl automatische als auch manuelle Testmodi. Benutzer können unabhängig voneinander bis zu fünf Spannungsstufen, Spannungsrampenraten und Prüfdauern konfigurieren. Zu den automatischen Testfunktionen gehören Spannungsrampen, Kompensationsschaltung, Timing, Spannungsreduzierung, Datenspeicherung und Berichtsdruck, wodurch die Testeffizienz und Wiederholbarkeit erheblich verbessert wird.

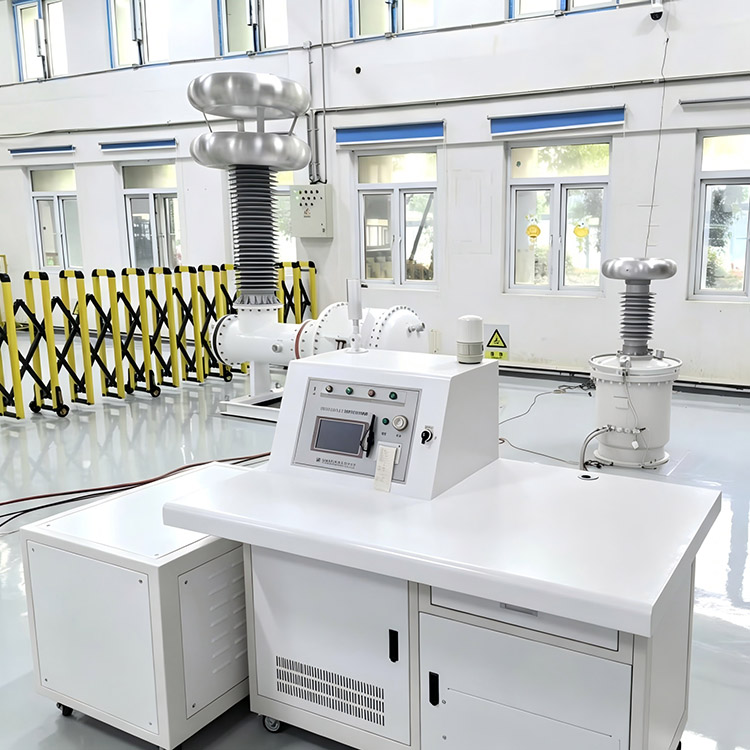

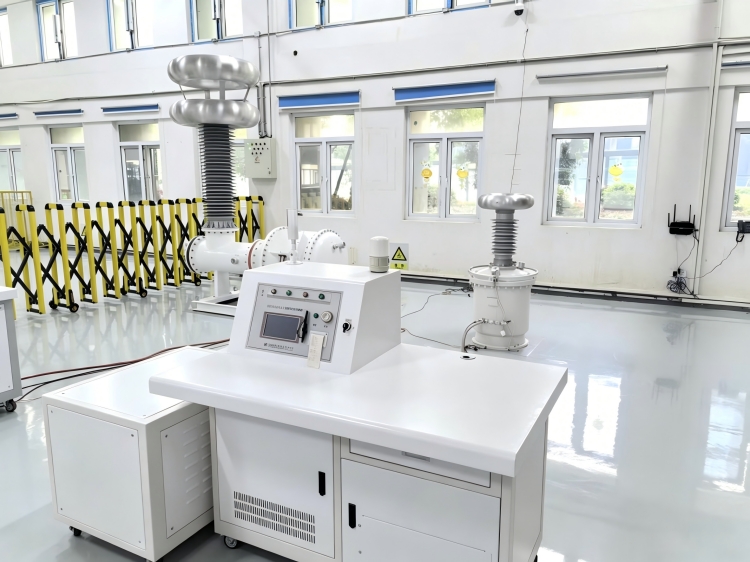

Das für Hochspannungslabore und Feldtestanwendungen konzipierte System bietet einen stabilen Sinusausgang mit einer Wellenformverzerrung von weniger als 5 %, geringem Betriebsgeräusch und zuverlässigem Schutz vor Überspannung und Überstrom. Das skalierbare Design ermöglicht es ähnlichen Systemen innerhalb der Produktserie, Nennspannungen von bis zu 1200 kV für Ultrahochspannungsprüfanwendungen zu erreichen.

Produktführer

Wie das System funktioniert

Das teilentladungsfreie 100-kV-AC-HiPot-Testsystem erzeugt über den SF6-isolierten Testtransformator einen stabilen Hochspannungs-Netzfrequenzausgang. Während des Tests überwachen der Kopplungskondensator und die Messschaltung kontinuierlich die Teilentladungsaktivität, während das automatische Steuersystem die Spannungsanstiegs-, Halte- und Reduzierungsprozesse verwaltet.

Die Niederspannungskompensationsdrossel reduziert den erforderlichen Eingangsstrom, was zu einer besseren Energieeffizienz führt und die Last der angeschlossenen Stromversorgung entlastet. Das gesamte System ist in der Lage, gleichzeitig Spannungsfestigkeitsprüfungen und Teilentladungsmessungen durchzuführen, sodass Benutzer die Isolationsleistung aller Arten von Hochspannungsgeräten gründlich bewerten können.

Merkmale

1、SF6-gasisoliertes Transformatordesign ohne Ölverschmutzung

2、Gesamt-Teilentladungsgrad ≤5pC

3、Transformator-Teilentladungspegel ≤3pC

4、Nennausgangsspannung bis zu 100 kV

5、Die Blindleistungskompensation reduziert den Quellenstrom um bis zu 60 %

6、Automatische und manuelle Testmodi

7、Fünfstufige programmierbare Spannungs- und Timing-Einstellungen

8、Einstellbare Spannungsrampenrate von 0,5 kV/s bis 2,5 kV/s

9、Automatische Kompensationsumschaltung und Spannungsregelung

10、Funktionen zum Speichern und Drucken historischer Daten

11、Hochpräzise Spannungsmessung

12、Stabiler Sinuswellenausgang mit Verzerrung ≤5 %

13、Geräuscharmer Betrieb ≤65dB

14、Umfassender Überspannungs- und Überstromschutz

15 、 Geeignet für Teilentladungs- und Wechselspannungsprüfungen

Anwendungsfelder

1、Energieversorgungsunternehmen

Wird für routinemäßige Isolationsprüfungen und Teilentladungsbewertungen von Transformatoren, Schaltanlagen, GIS-Geräten, Kabeln und Umspannwerksgeräten verwendet.

2、Hochspannungslabore

Geeignet für Typprüfungen, Werksabnahmetests und Forschungsprojekte, die eine extrem niedrige Teilentladungsleistung erfordern.

3、Transformatorhersteller

Wird zur Qualitätskontrolle, Isolationsüberprüfung und abschließenden Werksprüfung von Leistungs- und Verteilungstransformatoren verwendet.

4、Universitäten und Forschungsinstitute

Unterstützt die Ausbildung in Hochspannungstechnik, Isolationsforschung und fortgeschrittene elektrische Prüfprojekte.

5、Industrie- und Bergbauunternehmen

Bietet vorbeugende Wartungstests und Beurteilung des Isolationszustands für kritische elektrische Geräte.

Typische Testaufgaben

1、Transformator-Wechselspannungsfestigkeitsprüfung

2、GIS-Teilentladungstest

3、Prüfung von Hochspannungsschaltanlagen

4. Prüfung der Stromkabelisolierung

5、Isolator- und Buchsenprüfung

6、Abnahmeprüfung für elektrische Geräte im Werk

7、Hochspannungslaborforschung

8、Vorbeugende Wartungsprogramme

Weshine-Vorteile

Weshine Electric konzentriert sich auf die Entwicklung und Herstellung von Hochspannungsprüfgeräten sowie Teilentladungsmesssystemen. Unsere Wechselspannungsprüfgeräte mit SF6-Gasisolierung zeichnen sich durch eine extrem niedrige Teilentladungsleistung, einen intelligenten Automatikbetrieb, eine stromsparende Kompensationstechnologie und zuverlässige Sicherheitsschutzmodule aus. Alle Lösungen von Weshine sind für die Bewältigung strenger Testaufgaben sowohl in Laboren als auch in Arbeitsumgebungen vor Ort konzipiert und unterstützen Kunden bei der Durchführung präziser Isolationsleistungsprüfungen, der Einhaltung relevanter Industriestandards und der Aufrechterhaltung eines stabilen Langzeitbetriebs ihrer Hochspannungsgeräte.

Unser teilentladungsfreies 100-kV-AC-HiPot-Testsystem kann alle Ihre Anforderungen an Hochspannungsisolationsprüfungen und Teilentladungsüberwachung vollständig erfüllen. Für individuelle Lösungen, detaillierte technische Daten und wettbewerbsfähige Angebote können Sie sich jederzeit an unser Team wenden.
