Wicklungswiderstandstest des Transformators

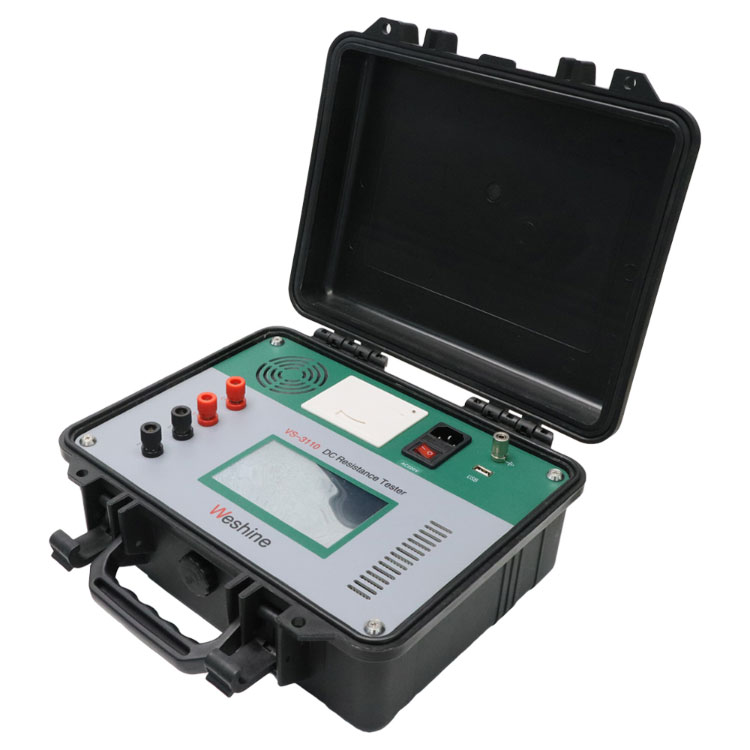

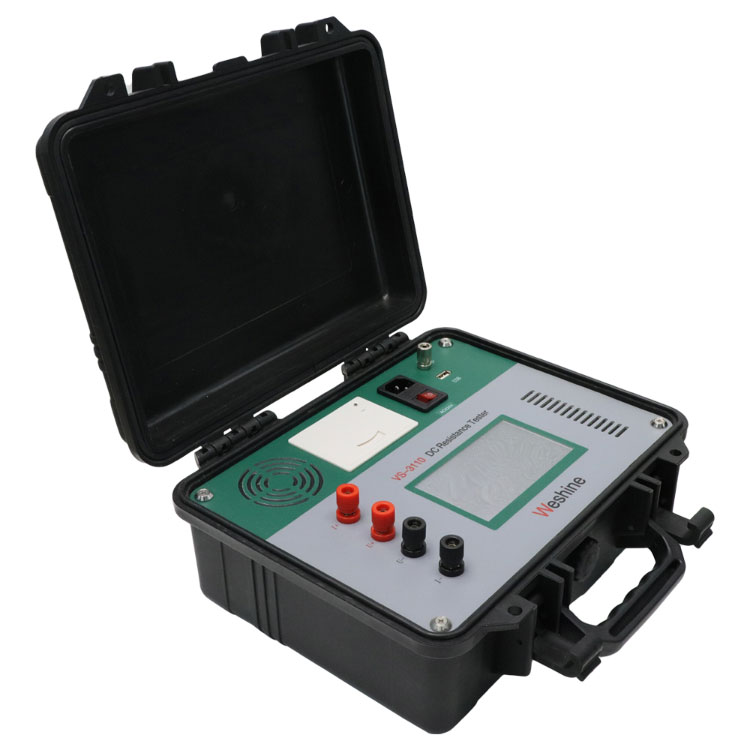

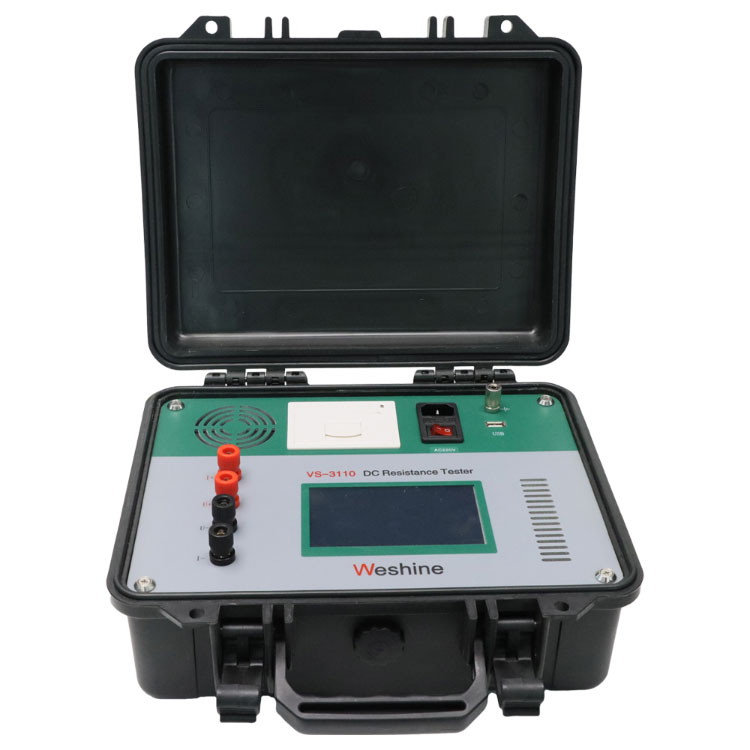

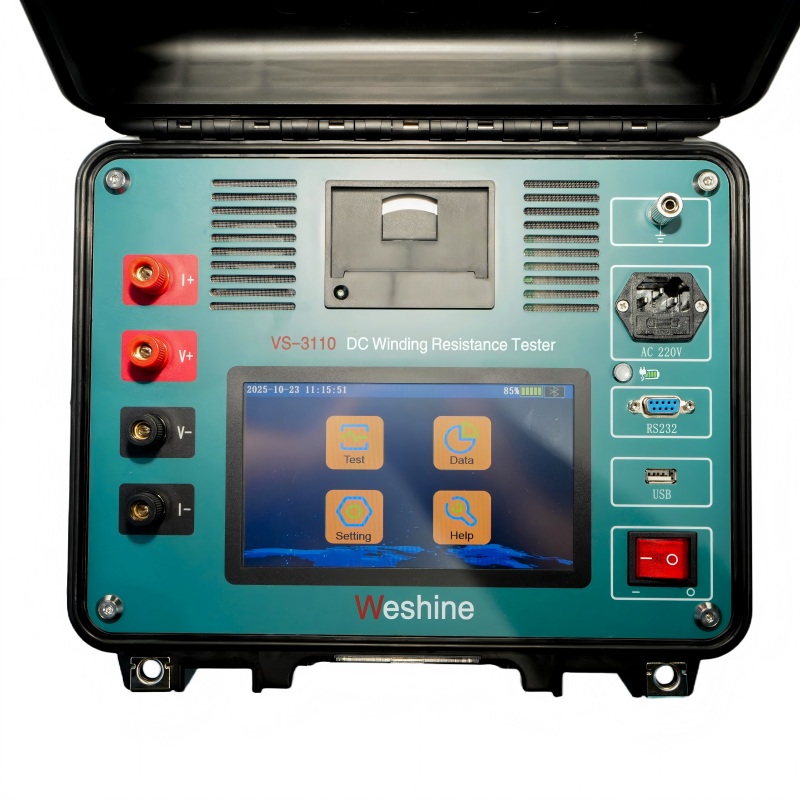

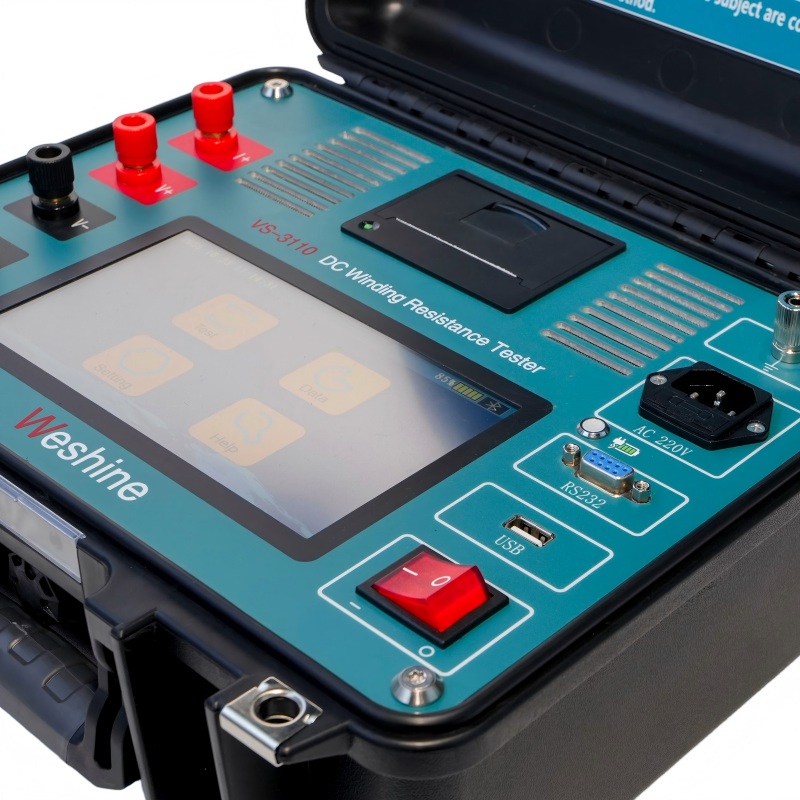

Weshine, ein professioneller Hersteller in China, bietet den Transformatorwicklungswiderstandstester VS-3110 an, ein professionelles elektrisches Prüfgerät, das für die genaue Prüfung des Transformatorwicklungswiderstands entwickelt wurde. Dieses Instrument, auch als Transformator-Gleichstrom-Widerstandstester oder Transformator-Ohmmeter bekannt, wurde für die Messung des Widerstands verschiedener magnetischer Wicklungen und niederohmiger elektrischer Verbindungen entwickelt.

Der Widerstandstest der Transformatorwicklung ist eine wichtige Diagnosemethode zur Überprüfung des elektrischen Zustands von Transformatorwicklungen, zur Überprüfung interner Verbindungen und zur Bewertung der Integrität von Stufenschaltern. Durch die genaue Messung von Gleichstromwiderstandswerten können Ingenieure potenzielle Probleme im Zusammenhang mit Wicklungsverbindungen und Leiterzuständen während der Herstellung, Installation, Inbetriebnahme und Wartung von Transformatoren identifizieren.

Warum ist die Prüfung des Transformatorwicklungswiderstands wichtig?

Die Prüfung des Wicklungswiderstands von Transformatoren ist eine der wichtigsten routinemäßigen elektrischen Prüfungen zur Überprüfung der Wicklungsintegrität, zur Erkennung lockerer Verbindungen, zur Identifizierung von Stufenschalterdefekten und zur Bewertung des Leiterzustands.

Durch den Vergleich von Widerstandswerten zwischen Phasen und historischen Wartungsaufzeichnungen können Ingenieure Anomalien erkennen, bevor sie sich zu Transformatorausfällen entwickeln.

Zu den typischen erkannten Problemen gehören:

Lockere Wicklungsanschlüsse

Beschädigte Stufenschalter

Schlechte Lötverbindungen

Kurzgeschlossene Wicklungswindungen

Alternde Dirigenten

Hoher Kontaktwiderstand

Hauptmerkmale

1. Genaue Messung des Transformatorwicklungswiderstands

Der VS-3110 ist speziell für die präzise Gleichstromwiderstandsmessung von Transformatorwicklungen konzipiert. Mit einem Prüfbereich von 200 μΩ bis 50 kΩ und einer Messgenauigkeit von ±0,2 % liefert es zuverlässige Widerstandsdaten für die Inspektion und Wartung von Transformatoren.

2. 10 A Teststromausgang

Das Instrument bietet einen maximalen Ausgangsstrom von 10 A und ermöglicht so eine stabile Widerstandsmessung für Transformatorwicklungsanwendungen.

Der richtige Prüfstrom hilft dabei, genaue Widerstandswerte zu erhalten und unterstützt effiziente Prüfverfahren für verschiedene Arten elektrischer Wicklungen.

3. Duale Potentialeingangsmessung

Mit der Doppelpotential-Eingangsfunktion kann der Tester Folgendes messen:

Zwei Primärwicklungen

Zwei Sekundärwicklungen

Eine Primärwicklung und eine Sekundärwicklung

Dieses Design verbessert die Testeffizienz, indem es gleichzeitige Messfunktionen ermöglicht.

4. Dual-Reading- und Dual-Injection-Funktion

Die Dual-Reading- und Dual-Injection-Funktion bietet eine praktische Testmethode für Ingenieure, die Wicklungswiderstandsmessungen effizient durchführen müssen.

Es trägt dazu bei, die Produktivität bei Feldtests zu verbessern und gleichzeitig die Messgenauigkeit beizubehalten.

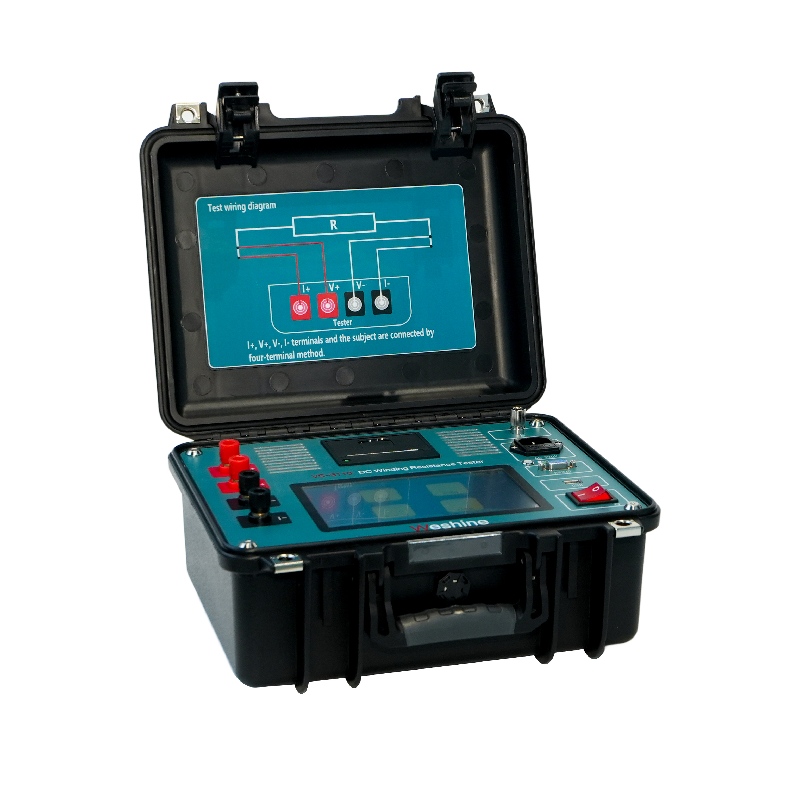

10 A Transformator-Widerstandsprüfer für Wicklungswiderstand Test des Transformators

Der 10-A-Transformator-Widerstandstester, Auch Transformator-DC-Widerstandstester oder Transformator-Ohmmeter genannt, für Wicklungen geeignet Die Widerstandsprüfung von Transformatoren ist ein netzbetriebenes, tragbares Gerät Instrument, das speziell für die sichere und genaue Messung entwickelt wurde Widerstand aller Arten von Magnetwicklungen. Es testet rotierende Transformatoren Motorwicklungen, Paralleldrosseln und Niederwiderstandsmessungen von Verbindungen, Kontakte und Steuerkreise.

Der doppelte Potentialeingang kann messen Widerstand von zwei Primärwicklungen, zwei Sekundärwicklungen oder einer Primärwicklung und eine Sekundärwicklung gleichzeitig. Diese doppelte Lesung und doppelte Einspritzung Die Funktion ist eine effektive Möglichkeit, den Test rechtzeitig abzuschließen.

Weshine®Wicklungswiderstandstest des TransformatorsParameter (Spezifikation)

Typische Anwendung

Der Zweck von Weshine®  Wicklungswiderstandstest des TransformatorsIst:

-Überprüfen Sie die Unversehrtheit der Transformatorwicklung

-Überprüfen Sie die Unversehrtheit des Stufenschalters (falls vorhanden). irgendein)

- Überprüfen Sie die internen Verbindungen

-Berechnen Sie den durch Gleichstrom verursachten Leiterverlust Widerstand (p=I²R）

Die Spezifikation jedes Transformators wird durch Typprüfung, Stückprüfung, Sonderprüfung und andere Prüfungen ermittelt werden.

Auswahl

Weshine verfügt insbesondere über 8 Jahre Erfahrung für den Umgang mit der gesamten Palette elektrischer Geräte. Derzeit hat Weshine Erfand verschiedene Transformator-Widerstandstester wie folgt:

Aufgrund von Lieferkettenproblemen: Bitte Kontaktieren Sie Ihren bevorzugten autorisierten Weshine-Händler für aktuelle Preise und Lieferzeiten.

Qualitätszertifikate

Wir glauben immer, dass der Erfolg von Unser Unternehmen steht in direktem Zusammenhang mit der Qualität der von uns angebotenen Produkte. Wicklung Die Widerstandsprüfung des Transformators erfüllt die höchsten Qualitätsanforderungen in ISO9001, ISO14000:14001 Richtlinien und unserem strengen Qualitätskontrollsystem.
