DC-Widerstandstest

Weshine® Transformatorwicklungs-Widerstandstester für TransformatorwicklungenGleichstrom-Widerstandstest mit CE-Zertifikat, hohe Qualität und Genauigkeit, erfunden und hergestellt gemäß nationalen Standards, komplette elektrische Testlösung verfügbar. Kontaktieren Sie uns für weitere Informationen zum DC-Widerstandstest von Weshine!

Produkteinführung

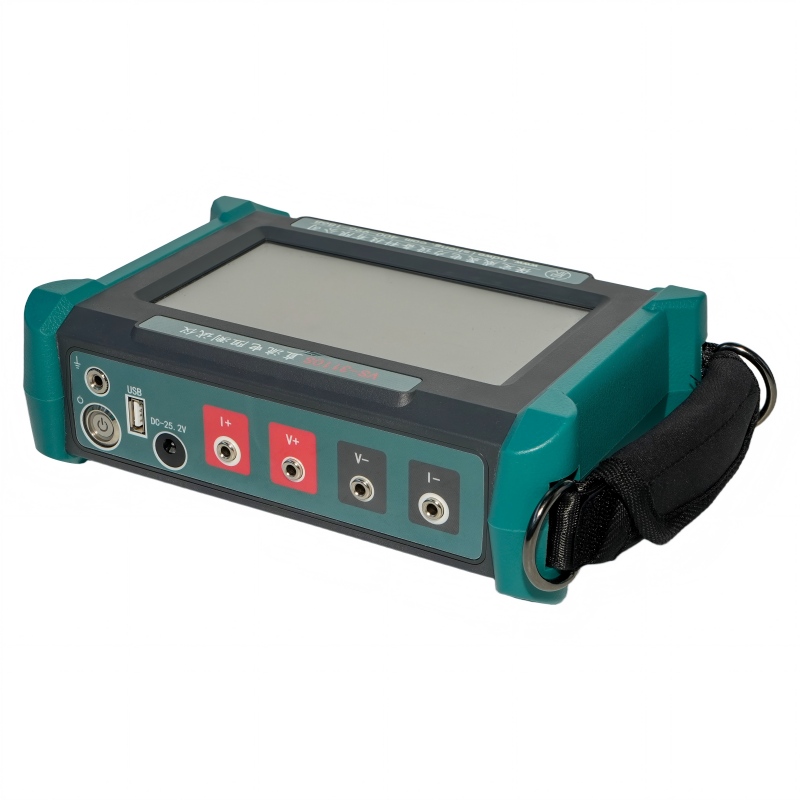

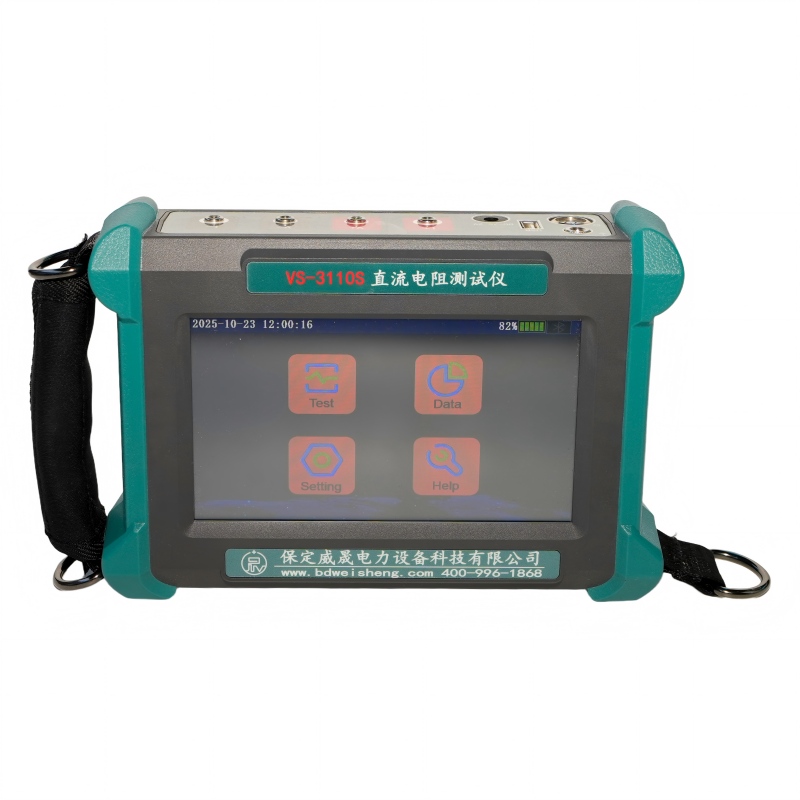

Transformatorwicklungs-Widerstandstester für die DC-Widerstandsprüfung von Transformatorwicklungen

Die Verschlechterung des Isolationswiderstands eines Transformators ist eine der häufigsten Ursachen für einen Transformatorausfall: Ein defekter Transformator ist ein kostspieliger Ersatz in einem elektrischen System und kann zu langen Ausfallzeiten führen. Wenn Sie es versäumen, Ihren Transformator regelmäßig mit dem WindingDC-Widerstandstest der Isolierung zu warten (wie er mit dem Weshine® Transformer WindingDC Resistance Tester (VS-3110-Serie) als Transformatorprüfgerät durchgeführt werden kann), ist es wahrscheinlich, dass er ausfällt, bevor er seine maximale Betriebslebensdauer erreicht hat.

Der Transformator-Widerstandstester, auch Transformator-Wicklungswiderstandstester für Transformator-Wicklungs-Gleichstromwiderstandstest genannt, wurde für die Wicklungs-Gleichstromwiderstandsprüfung von Transformatoren entwickelt und ist ein netzbetriebenes, vor Ort tragbares Instrument, das speziell für die sichere und genaue Messung des Widerstands aller Arten von Magnetwicklungen entwickelt wurde . Transformatorwicklungswiderstandstester für Transformatorwicklungen. Der DC-Widerstandstest testet Transformatoren, rotierende Motorwicklungen, Nebenschlussdrosseln und niederohmige Messungen von Verbindungen, Kontakten und Steuerkreisen.

Der Doppelpotentialeingang kann den Widerstand von zwei Primärwicklungen, zwei Sekundärwicklungen oder einer Primär- und einer Sekundärwicklung gleichzeitig messen. Diese Funktion mit doppelter Ablesung und doppelter Injektion ist eine effektive Möglichkeit, den Test rechtzeitig abzuschließen.

Durch die Prüfung des Gleichstromwiderstands der Wicklung eines Transformators von einer HV-Transformatorbuchse zur anderen kann die Prüfung des Transformatorwiderstands zahlreiche Informationen über den Transformator liefern. Zusätzlich zum offensichtlichen Fehler in der Transformatorwicklung (d. h. eine offene Wicklung oder eine kurzgeschlossene Windung) können auch subtilere Probleme erkannt werden. Der Gleichstrom fließt nicht nur durch die Wicklung, sondern auch durch den Leerlaufverhältnis-Einstellschalter (DETC), den Lastverhältnis-Einstellschalter (Laststufenschalter oder OLTC) sowie zahlreiche Schweiß- und mechanische Verbindungen . Daher kann die Integrität all dieser Komponenten mithilfe von Transformatorwiderstandsprüfgeräten überprüft werden. Durch Anlegen eines Gleichstromteststroms an die OLTC-Schalter im Übergang (Stufenwechsel) wird der ordnungsgemäße Schaltvorgang vor der Unterbrechung überprüft. Aus Erfahrung ist bekannt, dass der Lastzeitwechsler das größte Risiko einer Fehlbedienung birgt, da er innerhalb eines Transformators betrieben wird.

Weshine® Transformatorwicklungswiderstandstester für Transformatorwicklungs-DC-Widerstandstestparameter (Spezifikation)

Typische Anwendung

Der Zweck des Weshine® Transformatorwicklungswiderstandstesters für die DC-Widerstandsprüfung von Transformatorwicklungen ist:

-Überprüfen Sie die Unversehrtheit der Transformatorwicklung

-Überprüfen Sie die Unversehrtheit des Stufenschalters (falls vorhanden)

- Überprüfen Sie die internen Verbindungen

- Berechnen Sie den durch den Gleichstromwiderstand verursachten Leiterverlust (p=I²R）

Die Spezifikationen jedes Transformators werden durch Typtests, Routinetests, Sondertests und andere Tests ermittelt.

Auswahl

Weshine® verfügt über 8 Jahre Erfahrung speziell im Umgang mit der gesamten Palette elektrischer Geräte. Derzeit hat Weshine® verschiedene Transformator-DC-Widerstandstester erfunden, wie in der folgenden Form dargestellt:

Aufgrund von Lieferkettenproblemen: Bitte kontaktieren Sie Ihren bevorzugten autorisierten Weshine®-Händler für aktuelle Preise und Lieferzeiten.

Qualitätszertifikate

Weshine® ist stets davon überzeugt, dass der Erfolg unseres Unternehmens in direktem Zusammenhang mit der Qualität der von uns angebotenen Produkte steht. Das DC-Widerstandsprüfset erfüllt die höchsten Qualitätsanforderungen der Richtlinien ISO9001, ISO14000:14001 und unseres strengen Qualitätskontrollsystems.

Sendung

Für weitere Informationen zu den Servicelösungen von Weshine wenden Sie sich an unseren rund um die Uhr verfügbaren Online-Vertriebsmitarbeiter, um Angebote von Weshine® einzuholen.
