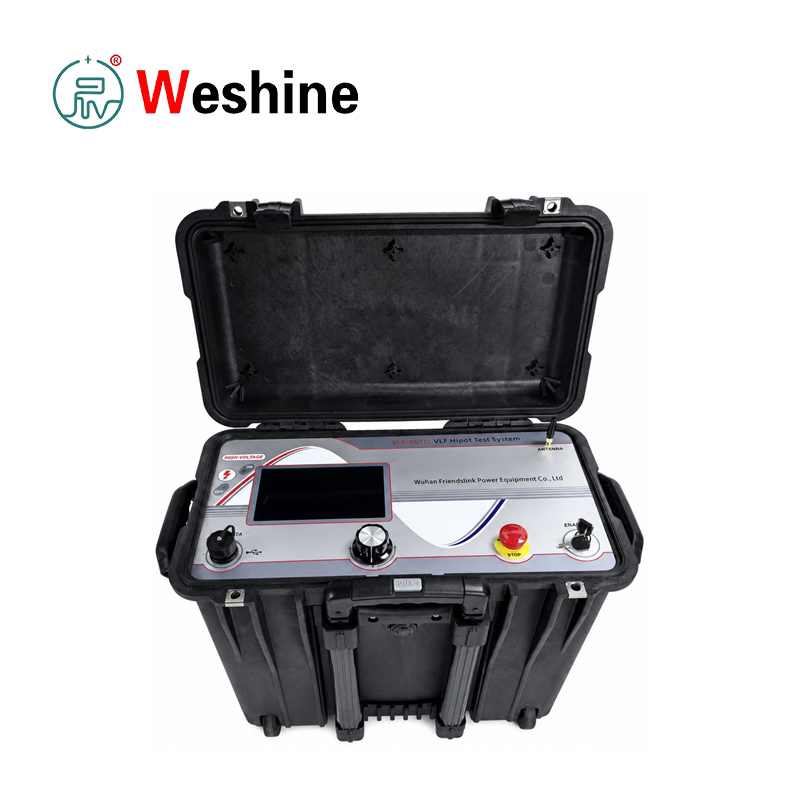

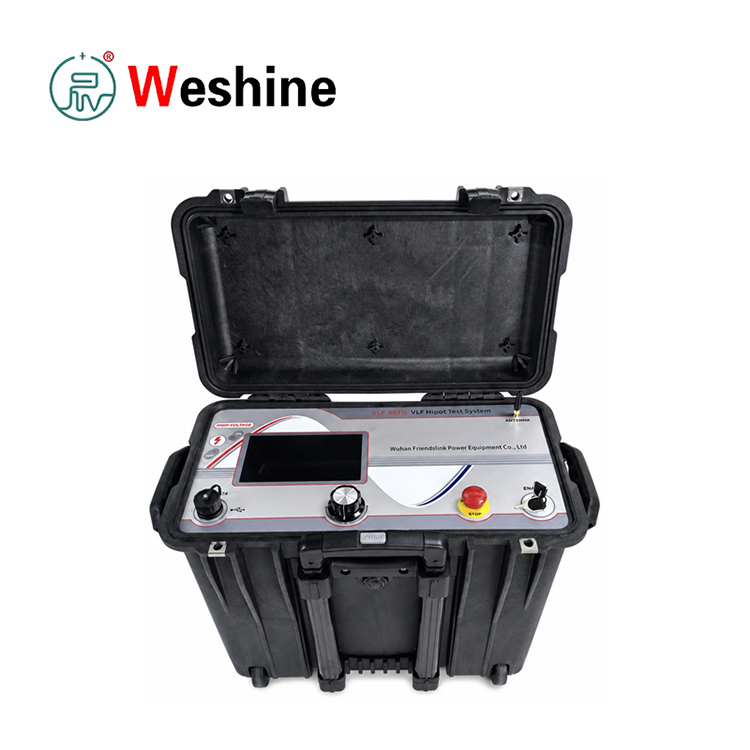

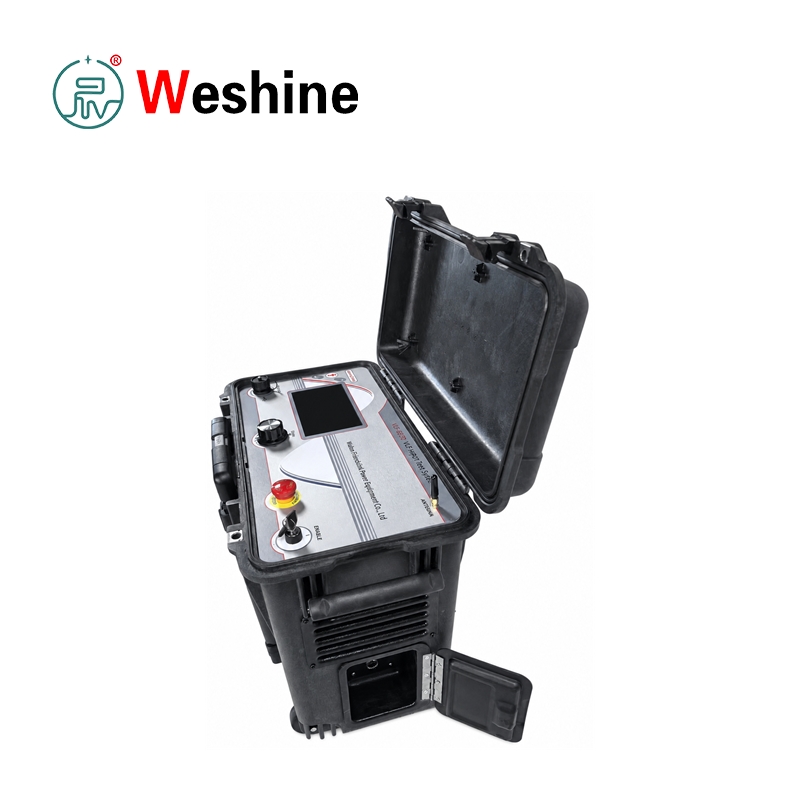

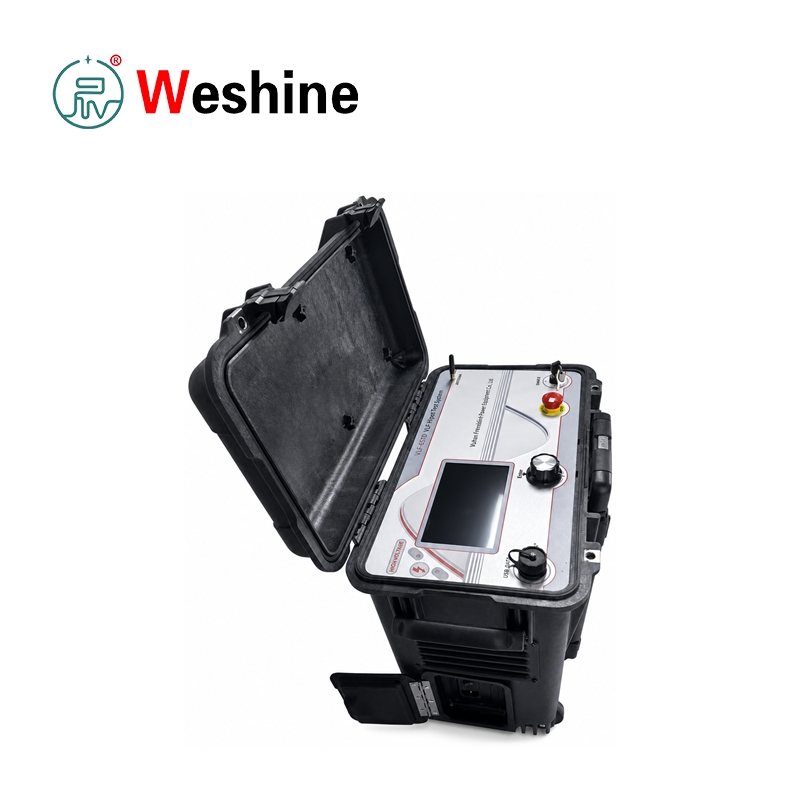

VLF Tan Delta Testsystem

Das langlebige VLF-Tan-Delta-Testsystem von Weshine, einem professionellen Hersteller in China, ist für die Isolationsdiagnose und Widerstandsprüfung von Mittelspannungs-Stromkabeln konzipiert. Es integriert die Messung der VLF-Wechselspannungsfestigkeit und des dielektrischen Verlusts in einer kompakten Einheit. Das Gerät entspricht den CENELEC-Standards HD 620 S1:1996 und HD 621 S1:1996, anwendbar für PE-, XLPE- und papierisolierte Kabel.

Bei der routinemäßigen Kabelwartung können unsichtbare Isolationsmängel wie Alterung des Wasserbaums, Kontamination, mechanische Beschädigung und teilweise Verschlechterung nicht durch einfache Sichtprüfung erkannt werden. Der 0,1-Hz-VLF-Sinuswellentest belastet die Kabelisolierung mit Wechselstrom und benötigt dabei weitaus weniger Stromkapazität als herkömmliche 50-Hz-Testgeräte, was die Feldprüfung langer Mittelspannungskabel erheblich vereinfacht.

Dieses VLF-Tan-Delta-Testsystem liefert einen VLF-Sinuswellenausgang für Widerstandstests und direkte Tan-Delta-Messungen. Der Tan-Delta-Wert spiegelt den dielektrischen Verlustfaktor der Kabelisolierung wider, der den Grad der Alterung und Verschlechterung beurteilt. Das Gerät führt automatisch Verlusttests unter mehreren Spannungspegeln nach einem festgelegten Verfahren durch: 0,5 U0-Zyklen, U0-Zyklen und 1,5 U0-Zyklen. Nach Abschluss aller Runden werden die Testdaten gespeichert und das Kabel ist vollständig entladen.

Es stehen zwei Standardkonfigurationen zur Verfügung: 34-kV- und 45-kV-Spitzenmodelle. Das 34-kV-Gerät erzeugt Sinuswellen bis zu 24 kV RMS (34 kV Spitze); Die 45-kV-Einheit erreicht 31,8 kV RMS (45-kV-Spitze). Ein Gleichspannungsausgang ist ebenfalls integriert und reicht von ±1 bis 34 kV für die 34-kV-Version und von ±1 bis 45 kV für die 45-kV-Version. Rechteckwellen- und DC-Testmodi werden ebenfalls unterstützt.

Zur Kabelmantelwartung unterstützt die Prüfmaschine die Mantelinspektion und Fehlerlokalisierung mit einer maximalen Ausgangsleistung von 10 kV. Die Messung des Leckstroms im Gleichstrommodus hilft bei der Beurteilung der Gesamtqualität der Kabelisolierung. Die integrierte Durchschlagserkennung unterbricht die Hochspannung sofort, sobald ein Überschlag oder ein Kabelfehler auftritt, und bietet so umfassenden Schutz.

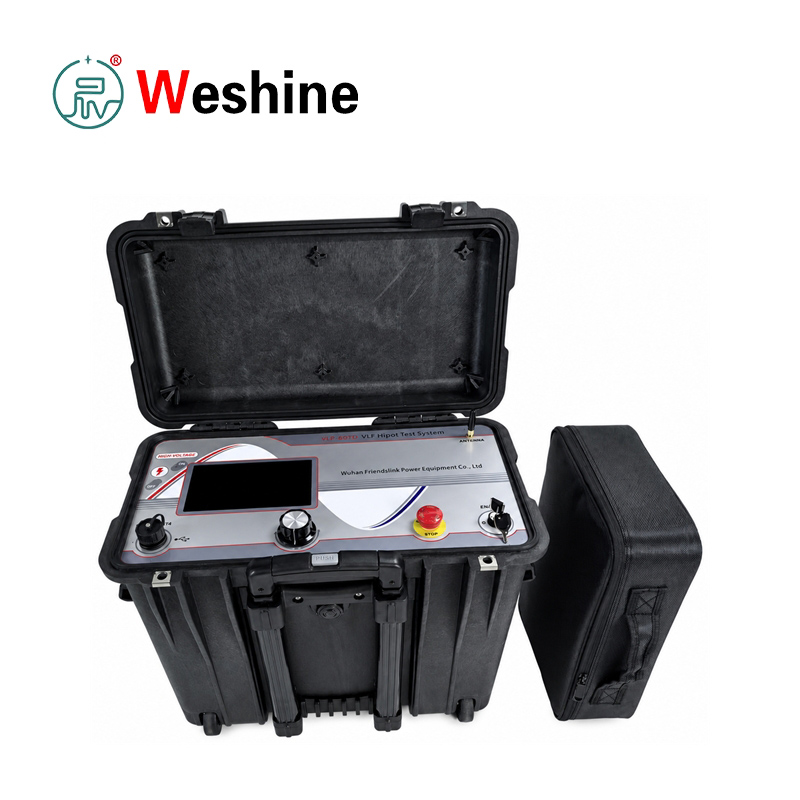

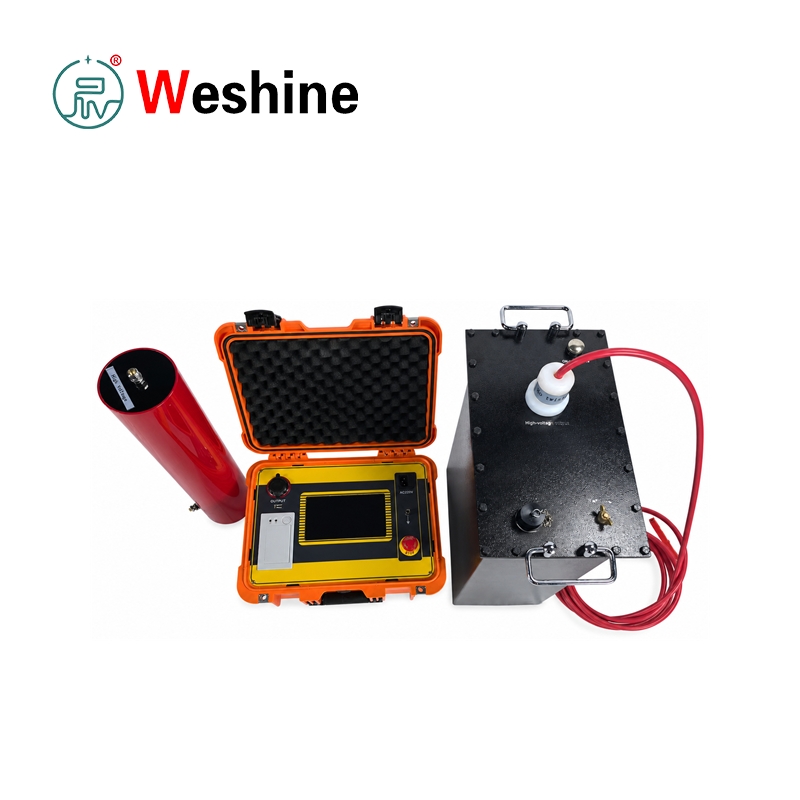

Das Komplettset umfasst Haupttesthost, Hochspannungskabel, Erdungskabel, Netzkabel, USB-Stick und Zubehörtasche. Der USB 2.0-Anschluss ermöglicht den Datenexport und die Firmware-Aktualisierung. Alle Testprotokolle werden lokal gespeichert und können zur Berichterstellung auf dem PC auf USB exportiert werden. Die passende Software unterstützt das gleichzeitige Öffnen von Datendateien der Phasen A/B/C und gibt detaillierte Berichte mit Testzahlen und dielektrischen Verlustkurven aus.

Sicherheit hat oberste Priorität. Während des Betriebs entsteht Hochspannung, sodass der Betrieb nur von professionell geschulten Technikern durchgeführt werden darf. Bediener müssen fünf grundlegende Sicherheitsregeln strikt befolgen: Strom abschalten, Wiedereinschalten sperren, Nullspannung überprüfen, erden und kurzschließen, benachbarte spannungsführende Komponenten isolieren. Für Hochspannungsprüfungen sind zwei oder mehr Mitarbeiter zur Überwachung vor Ort erforderlich.

Produktführer

Der integrierte Kabeltester funktioniert durch Anlegen einer steuerbaren Sinusspannung von 0,1 Hz an die getesteten Kabel. Im Vergleich zu herkömmlichen 50-Hz-Wechselstromprüfungen senkt die Ultra-Niederfrequenz-Technologie den Strombedarf für kapazitive Kabellasten erheblich und ermöglicht so eine tragbare Feldprüfung von Mittelspannungskabeln.

Befolgen Sie vor dem Kabelanschluss strikt die fünf Hochspannungs-Sicherheitsregeln. Stellen Sie sicher, dass das Testkabel ausgeschaltet, isoliert, spannungsgeprüft, geerdet und kurzgeschlossen ist. Alle in der Nähe befindlichen spannungsführenden Teile müssen abgedeckt oder getrennt werden. Nur geschulte Bediener dürfen das Gerät bedienen, wenn mindestens ein Vorgesetzter anwesend ist.

Schließen Sie die Zubehörteile in einer festgelegten Reihenfolge an: Verbinden Sie das Erdungskabel zuerst mit der Erdungsklemme des Hosts und schließen Sie es dann an die Schutzerde der Station an. Schließen Sie das Hochspannungskabel an den Hochspannungs-Ausgangsanschluss an. Verbinden Sie den Innenleiter des Hochspannungskabels über passende Anschlüsse mit der Kabelphase oder dem Mantel. Befestigen Sie die Abschirmung des Hochspannungskabels an einer nahegelegenen Erdungsschiene. Schließen Sie schließlich das Netzkabel an.

Wählen Sie für VLF-Widerstandsprüfungen Wellenform, Nennspannung, Frequenz und Prüfdauer aus. Spitzenspannung, Strom, Ausgangswellenform, eingestellte Frequenz und Effektivwerte werden in Echtzeit auf dem Bildschirm angezeigt. Der Timer startet automatisch, sobald die Spannung den voreingestellten Wert erreicht.

Für die Tan-Delta-Diagnose aktivieren Sie die dielektrische Verlustfunktion und geben die Nennphasenspannung U0 des Kabels ein. Das Gerät startet automatische Testzyklen und jede vollständige Messung dauert etwa 3 Minuten und 30 Sekunden. Es zeichnet Kabelkapazität, Widerstand, durchschnittlichen dielektrischen Verlust und Echtzeit-Verlustwerte unter 0,5 U0, 1,0 U0 und 1,5 U0 auf.

Sobald der Test abgeschlossen ist, werden die Daten automatisch gespeichert und das Kabel wird vollständig entladen. Benutzer können historische Aufzeichnungen durchsuchen, einzelne oder mehrere Protokolle auf USB 2.0 exportieren und über unterstützende Software druckbare Berichte erstellen. Das Tool zeigt Verlustkurven und unabhängige Daten für drei Kabelphasen an.

Stellen Sie bei der Durchführung von Manteltests oder der Fehlerortung sicher, dass der Kabelmantel nicht an beiden Enden geerdet ist und keine indirekte Erdung durch Verbindungen oder Befestigungen erfolgt. Die maximale Leistung zur Mantelinspektion und Fehlersuche beträgt 10 kV.

Merkmale

1.Unterstützt VLF-Sinuswellen-AC-Widerstandstests

2. All-in-One-Funktion zur Messung des dielektrischen Verlusts im Tan-Delta-Bereich

3.Zwei Spitzenspannungsoptionen: 34 kV und 45 kV

4. Sinuswellenausgang: max. 24 kV RMS oder 31,8 kV RMS

5.Eingebauter Gleichspannungsausgang für zusätzliche Isolationstests

6.Rechteckwellen-Spannungstestmodus verfügbar

7. DC-Modus-Leckstrom-Messfunktion

8. Maximaler 10-kV-Ausgang für Manteltest und Mantelfehlerlokalisierung

9.Automatische Testsequenzen für den dielektrischen Verlust bei 0,5 U0, U0 und 1,5 U0

10.Echtzeit-Spitzenspannungs- und Stromanzeige während des Betriebs

11. Echtzeit-Visualisierung der Ausgangswellenform auf dem Bildschirm

12.Automatische Hochspannungsabschaltung bei Spannungsausfall

13.Lokaler interner Speicher für alle Testprotokolle

14.Testdatenexport über USB 2.0-Schnittstelle

15.Unterstützende Software für die Ausgabe individueller Testberichte

16.Firmware-Upgrade-Funktion über USB-Laufwerk

17. Mehrsprachige Benutzeroberfläche (Englisch und vereinfachtes Chinesisch)

18.Ausgestattet mit Not-Aus-Taste und Hochspannungs-Ausgangssperre

19. Verpolungsschutzdesign

20. Tragbare Schutzhülle für Kabeltests im Außenbereich

Anwendungsszenarien

Energieversorger

Netzbetreiber nutzen die Testeinheit für die Inbetriebnahme von Mittelspannungskabeln, die regelmäßige Wartung, die Tan-Delta-Diagnose, die Mantelinspektion und die Isolationsbewertung in Verteilungsnetzen und Umspannwerken.

Transformatorhersteller

Transformatoren- und Elektrogerätefabriken nutzen den Tester für Kabel- und Komponentenisolationstests, die eine Messung der VLF-Spannung und des dielektrischen Verlusts erfordern.

Kraftwerke

Kraftwerke verlassen sich auf die Ausrüstung für die Stationskabelinspektion, die Wartung der Hilfsgeneratorkabel, die Mantelprüfung und die Isolationsdiagnose bei Wartungsausfällen.

Eisenbahnen

Bahnstromversorgungsnetze verlegen Mittelspannungskabel in Umspannwerken und Übertragungsleitungen. Die Maschine unterstützt Kabelfestigkeitstests und Tan-Delta-Analysen während Wartungsfenstern.

Industrieanlagen

Bergbau-, Petrochemie-, Stahl- und Fertigungsbetriebe nutzen es für Abnahmetests neuer Kabel, regelmäßige Wartung und Untersuchung von Mantelfehlern.

Universitäten

Hochschulen und Forschungsinstitute nutzen das Prüfgerät zur Vermittlung von VLF-Kabelprüftheorien, zur Berechnung des dielektrischen Verlusts, zur Analyse der Alterung der Isolierung und zu Standards für den Hochspannungssicherheitsbetrieb.

Prüflabore

Professionelle Hochspannungs- und Kabellabore nutzen dieses VLF-Tan-Delta-Testsystem, um VLF-Widerstandsprüfungen, Tan-Delta-Messungen, Mantelprüfungen und Kabeldiagnosedienste von Drittanbietern durchzuführen.

Kabelwartung

Kabelserviceteams verwenden die Ausrüstung für die Inspektion von XLPE-, PE- und papierisolierten Kabeln, die Diagnose der Wasserbaumalterung, die Lokalisierung von Mantelfehlern und die Erstellung von Prüfberichten.

Anwendbare Testgegenstände

1.VLF-Sinuswellenkabel-Beständigkeitsprüfung

2.Mittelspannungskabel-Tan-Delta-Test des dielektrischen Verlusts

3.Diagnose der Alterung der XLPE-Kabelisolierung

4. Prüfung der Spannungsfestigkeit des PE-Kabels

5. Leistungsprüfung von papierisolierten Kabeln

6. Bewertung der Verschlechterung des Kabelwasserbaums

7. Kabelmantelprüfung bis zu 10 kV

8. Lokalisierung von Kabelmantelfehlern

9. DC-Spannungsfestigkeitsprüfung

10.Rechteckwellenspannungsprüfung

11. Leckstrommessung im DC-Modus

12.Neue Kabelübergabe-Abnahmetests

13. Routinemäßige vorbeugende Wartungstests für Kabel

14. Dreiphasige integrierte Testberichterstellung

15.Lokale Protokollspeicherung und USB-Datenexport

Kundenfall

Branchenbereich:Wartungsdienst für Mittelspannungskabel

Projektprobleme

Ein Wartungsteam für ein Stromnetz musste mehrere veraltete XLPE-Kabelzuführungen bewerten. Mit einfachen Widerstandstests konnte nur die Durchschlagsfestigkeit überprüft werden, während das Team auch Daten zum dielektrischen Verlust benötigte, um die Alterung der Isolierung zu beurteilen und Kabel mit potenziellen Wasserbaumdefekten zu identifizieren.

Ablauf des Testbetriebs

Die Techniker isolierten das Zielkabel, befolgten fünf Sicherheitsspezifikationen, erdeten das gesamte Set, schlossen das Hochspannungskabel und den Abschirmungsdraht gemäß den Anweisungen an und schalteten dann das Testgerät ein. Sie wählten den Tan-Delta-Testmodus, gaben die Nennphasenspannung U0 des Kabels ein, lösten den Not-Aus-Schalter und die Hochspannungssperre und starteten dann die automatische Prüfung. Das Gerät maß den dielektrischen Verlust unter 0,5 U0, U0 und 1,5 U0, speicherte die Daten und entlud das Kabel nach Fertigstellung.

Testergebnis

Die Mitarbeiter überprüften die historischen Aufzeichnungen und exportierten alle Daten auf ein USB-Laufwerk. Passende Software generierte Phasenvergleichsberichte mit dielektrischen Verlustwerten und Trendkurven. Kabel mit normalen Verlustindikatoren blieben in Betrieb, während stark beschädigte Kabel für eine Nachüberwachung vorgesehen waren.

Anwendungsvorteile

Das Team führte sowohl die Spannungsprüfung als auch die Alterungsdiagnose mit einem tragbaren Gerät durch. Automatische Testzyklen, USB-Export und Berichterstellung verbessern die Rückverfolgbarkeit der Daten erheblich und reduzieren den manuellen Papierkram.

FAQ

F: Welche Funktionen realisiert dieses Testgerät?

A: Es schließt die VLF-Widerstandsprüfung von Mittelspannungskabeln, die Messung des dielektrischen Tan-Delta-Verlusts, die Mantelinspektion, die Lokalisierung von Mantelfehlern, die DC-Widerstandsprüfung, die Rechteckwellenprüfung und die Leckstromerkennung ab.

F: Was ist der Unterschied zwischen dem VLF-Widerstandstest und dem Tan-Delta-Test?

A: Mit dem VLF-Widerstandstest wird überprüft, ob die Kabelisolierung der angegebenen Wechselspannung standhält. Der Tan-Delta-Test misst den dielektrischen Verlustfaktor, um den Grad der Alterung und Verschlechterung der Isolierung zu beurteilen.

F: Welche Spannungskonfigurationen sind optional?

A:Zwei Modelle: 34 kV Spitze und 45 kV Spitze. Das 34-kV-Modell gibt Sinuswellen bis zu 24 kV RMS / 34 kV Spitze aus; Das 45-kV-Modell erreicht 31,8 kV RMS / 45-kV-Spitze.

F: Bei welcher Frequenz wird Tan Delta gemessen?

A: Die Tan-Delta-Messung wird bei einer ultraniedrigen Frequenz von 0,1 Hz durchgeführt.

F: Welcher Kabelkapazitätsbereich unterstützt Tan-Delta-Tests?

A:34-kV-Modell: 1 nF ~ 8 μF; 45-kV-Modell: 1 nF ~ 5 μF.

F: Kann das Gerät Testaufzeichnungen exportieren?

A:Ja. Testprotokolle werden intern gespeichert und können über USB 2.0 exportiert werden. Exportierte Dateien können mit spezieller Software geöffnet werden, um formelle Testberichte zu erstellen.

F: Unterstützt es die Lokalisierung von Mantelfehlern?

A: Ja, die Prüfmaschine unterstützt die Mantelinspektion und Fehlerlokalisierung mit einer maximalen Ausgangsspannung von 10 kV.

F: Wichtige Sicherheitshinweise während des Betriebs?

A:Nur geschulte Fachkräfte dürfen das Gerät bedienen. Das Testkabel muss vor der Verkabelung spannungsfrei, geerdet und vollständig isoliert sein. Hochspannungsprüfungen erfordern eine Aufsicht vor Ort und die korrekte Verwendung von Not-Aus und Hochspannungsverriegelung.
