Ultra-Niederfrequenz-Hochspannungsgenerator

Als professioneller Hersteller in China möchte Weishine Ihnen einen qualitativ hochwertigen Ultra-Niederfrequenz-Hochspannungsgenerator anbieten, der für die Wechselstromfestigkeitsprüfung der elektrischen Isolierung konzipiert ist, bei der herkömmliche Netzfrequenzprüfgeräte eine übermäßige Kapazität erfordern würden. Bei der vorbeugenden Isolationsprüfung ist die Hochspannungsfestigkeitsprüfung eine der wichtigsten Methoden zur Überprüfung, ob die Geräteisolierung der vorgegebenen Prüfspannung sicher standhält. Bei Testobjekten mit großer Kapazität wie XLPE-Stromkabeln, Leistungskondensatoren, großen Generatoren und Motoren erfordert die 50-Hz-Wechselstrom-Festigkeitsprüfung häufig einen großen Prüftransformator oder ein Resonanzprüfgerät. Ein 0,1-Hz-Ultra-Niederfrequenz-Testsystem reduziert die erforderliche Testleistungskapazität und macht Feldtests praktischer. Das kompakte und tragbare Design senkt die Gesamtbeschaffungskosten für Feldtechnikteams.

Das Prüfgerät erzeugt eine kontrollierte ultraniederfrequente Wechselhochspannung. Die verfügbaren Ausgangsfrequenzen sind 0,1 Hz, 0,05 Hz, 0,02 Hz und 0,01 Hz. Die niedrigere Frequenz ermöglicht es dem Gerät, größere kapazitive Lasten zu testen und gleichzeitig die Größe der Testausrüstung und den Leistungsbedarf überschaubar zu halten. Laut Handbuch eignet sich das System besonders für elektrische Geräte mit großer Ersatzkapazität, darunter Stromkabel, Kondensatoren, mittlere und große Generatoren und Motoren.

Produktkomponenten

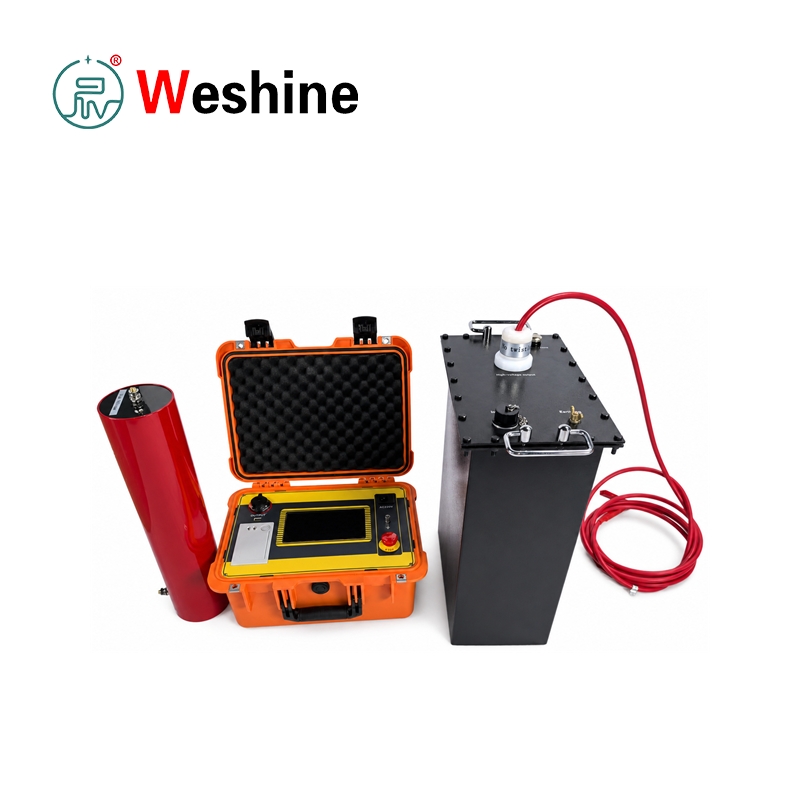

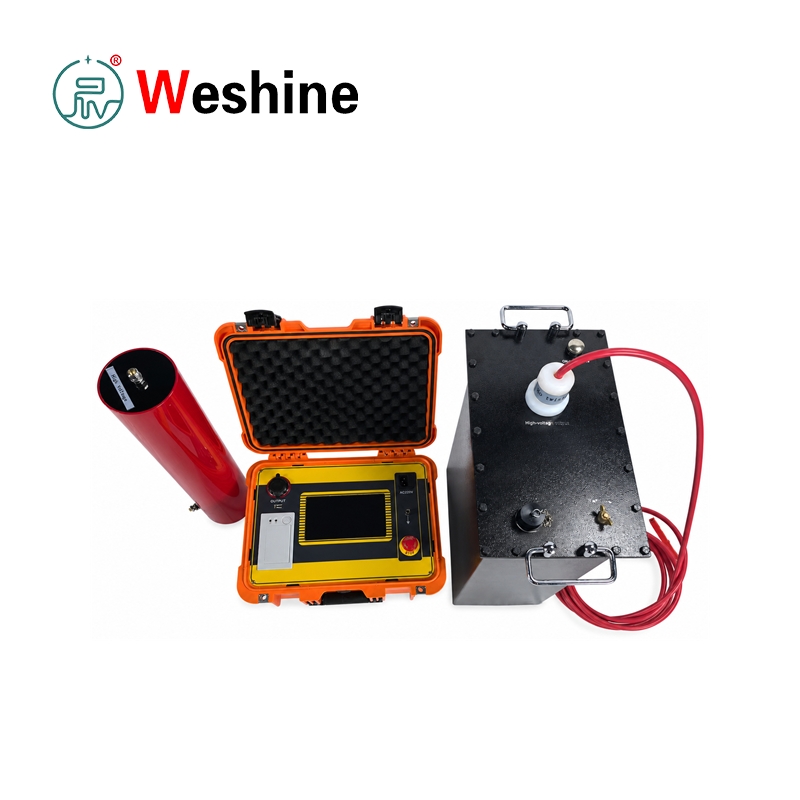

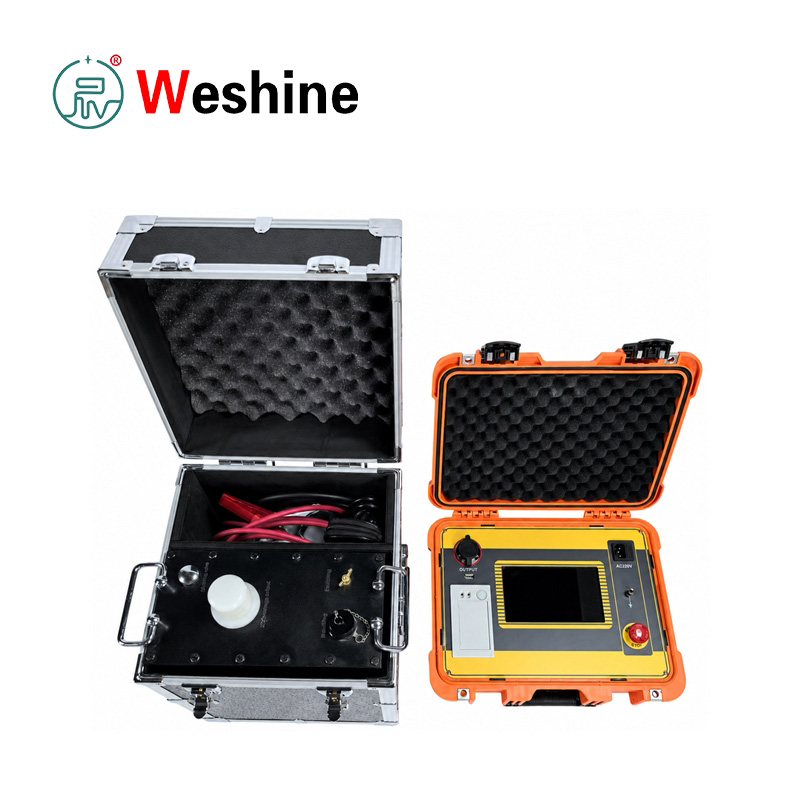

Das System besteht aus zwei Hauptteilen: einem Controller und einem Hochspannungsverstärker.

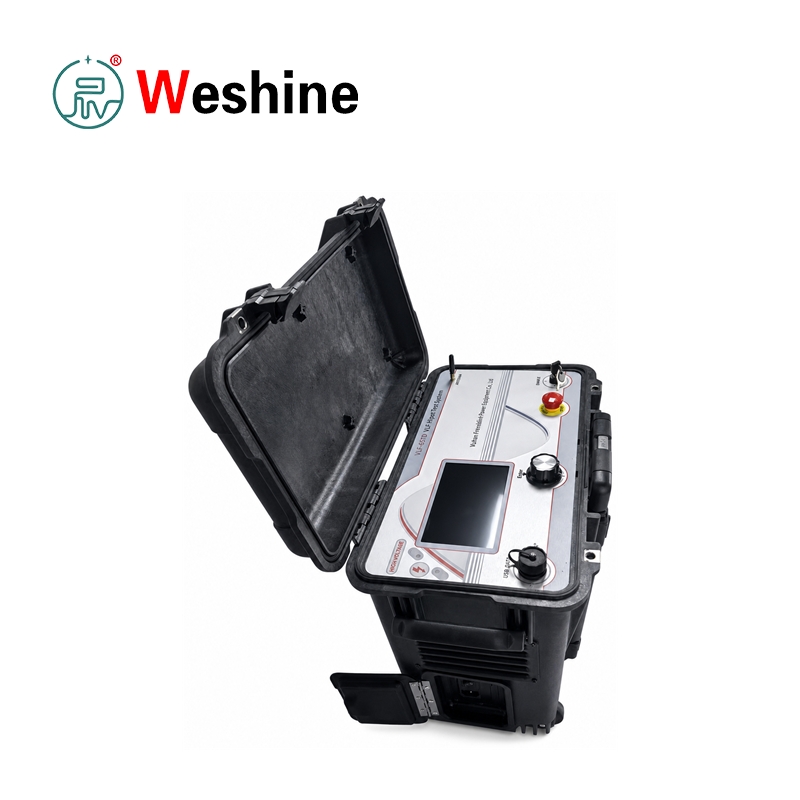

Der Controller verfügt über einen kapazitiven 7-Zoll-Touchscreen, einen Netzschalter, einen 220-V-Wechselstromeingang, eine Erdungsklemme, einen USB-Kommunikationsanschluss, einen Drucker und einen Not-Aus-Schalter.

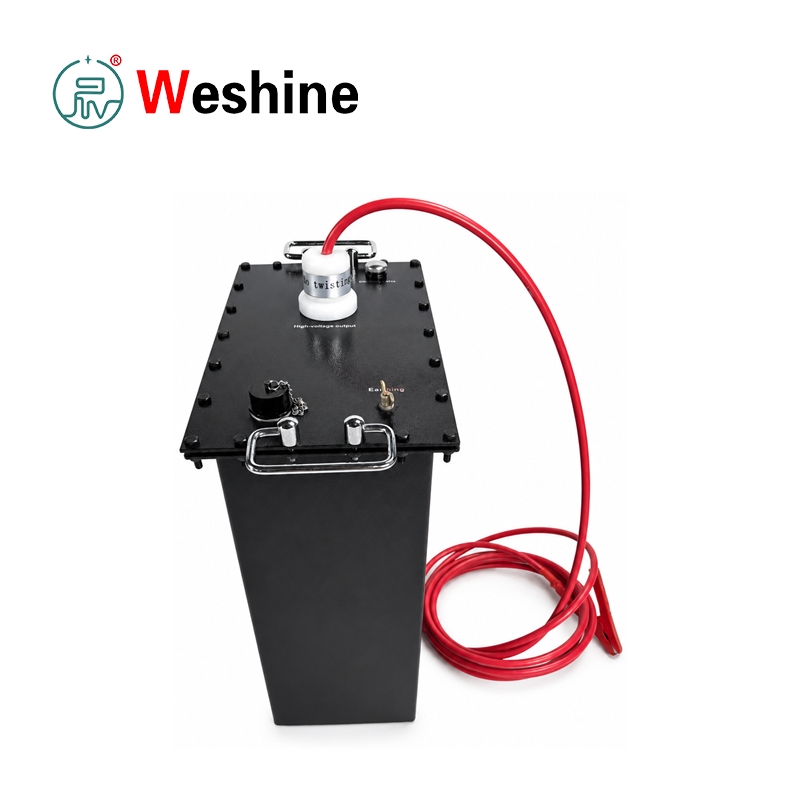

Der Booster erzeugt den Hochspannungsausgang und wird über das mitgelieferte Niederspannungs-Steuerkabel mit der Steuerung verbunden. Der Hochspannungsausgang wird über das mitgelieferte Hochspannungskabel und Erdungszubehör mit dem Prüfling verbunden.

Der Betrieb ist automatisiert

Nach der Verkabelung stellt der Benutzer die Ausgangsfrequenz, die Testdauer, die Testspannung, den Überstromgrenzwert auf der Hochspannungsseite und den Überspannungsgrenzwert auf dem Touchscreen ein. Wenn der Test beginnt, führt das Instrument einen Lastselbsttest, einen automatischen Spannungsanstieg, einen Ausgang mit konstanter Amplitude, ein Timing, eine normale Abschaltung und eine automatische Entladung durch. Das Instrument kann per Timer oder durch manuellen Stopp stoppen. Es bietet außerdem Schutz vor abnormalem Abschalten durch Überspannungs- und Überstromschutz.

Dieser Ultra-Niederfrequenz-Hochspannungsgenerator verwendet eine negative Rückkopplungsregelung für Hochspannung und Niederspannung. Im Handbuch heißt es, dass der Ausgang keinen kapazitiven Anstiegseffekt erzeugt. Zu den zahlreichen Schutzfunktionen gehören Überspannungsschutz, Überstromschutz auf der Hochspannungsseite und Überstromschutz auf der Niederspannungsseite mit einer Schutzwirkungszeit von nicht mehr als 10 ms. Der Controller und der Hochspannungsgenerator sind über eine Niederspannungssteuerung verbunden, und für einen sichereren Betrieb wird eine optische Steuerung verwendet. Robustes Hardware-Design, lange Lebensdauer für den langfristigen Projekteinsatz und wiederholte Tests.

Testergebnisse können direkt als Testbericht ausgedruckt werden. Historische Daten werden automatisch nach dem normalen Stopp des Timers, dem manuellen Stopp, dem Stopp des Überspannungsschutzes oder dem Stopp des Überstromschutzes gespeichert. Das Gerät kann bis zu 64 Messdatensätze speichern; Ältere Datensätze werden automatisch gelöscht, wenn das Speicherlimit überschritten wird. Das System unterstützt außerdem die Einstellung von Datum und Uhrzeit, die Umschaltung der chinesischen und englischen Schnittstelle, die automatische Speicherung, das automatische Drucken und die USB-Kommunikation mit der Software des oberen Managements.

Die Prüfausrüstung entspricht DL/T 849.4-2004, Allgemeine Technische Bedingungen für Ultra-Niederfrequenz-Hochspannungsgeneratoren. Das Handbuch verweist auch auf die 0,1-Hz-VLF-Testmethode für XLPE-isolierte Stromkabel mit 35 kV und darunter. Im Feldeinsatz darf die Kapazität des Testobjekts die kapazitive Nennlast der ausgewählten Gerätekonfiguration nicht überschreiten. Wenn die Kapazität des Testobjekts weniger als 0,05 μF beträgt, kann ein Hilfskondensator mit 0,05 μF parallel geschaltet werden, um die normale Ausgabe zu unterstützen.

Produktparameter

Produktführer

Funktionsprinzip des VLF-Testgeräts

Das tragbare VLF-Testgerät funktioniert, indem es einen 50-Hz-Netzfrequenz-Widerstandstest durch einen Ultra-Niederfrequenz-Wechselstromtest ersetzt.

Bei kapazitiven Prüflingen ist der Strom proportional zu Frequenz, Kapazität und Spannung. Durch die Reduzierung der Frequenz auf 0,1 Hz oder weniger wird die erforderliche Prüfleistungskapazität erheblich reduziert, während der praktische Zweck der AC-Isolationsfestigkeitsprüfung erhalten bleibt.

Geräteanschluss vor dem Testen

Schließen Sie vor dem Test Folgendes an:

entsprechend dem Schaltplan im Handbuch.

Der Erdungsanschluss muss mit der Erde verbunden sein. Der Wechselstromeingang ist an eine Stromquelle mit 220 V und 50 Hz angeschlossen.

Wenn ein tragbarer Generator verwendet wird, müssen die Ausgangsspannung und die Frequenz des Generators stabil sein.

Parametereinstellung und Testvorbereitung

Schalten Sie den Controller ein und rufen Sie den Parametereinstellungsbildschirm auf.

Stellen Sie die folgenden Parameter ein:

Zu den verfügbaren Frequenzen gehören:

Die Testdauer kann von 0 bis 99 Minuten eingestellt werden.

Die vom Instrument angezeigten Spannungs- und Stromwerte sind Spitzenwerte.

Automatischer Testprozess

Nach dem Drücken von Start führt das Gerät einen Selbsttest durch.

Der Testprozess umfasst:

1. Selbsttest laden
2. Automatischer Spannungsanstieg
3. Ausgang mit konstanter Amplitude
4. Dem Timing standhalten
5. Automatische Abschaltung und Entladung

Wenn keine Last erkannt wird, zeigt der Controller eine Nulllastwarnung an.

Nach Erreichen der eingestellten Spannung behält das Gerät die Ausgabe mit konstanter Amplitude bei und startet den Widerstands-Timing-Prozess.

Bei Erreichen der eingestellten Zeit stoppt das System die Hochspannungsabgabe und entlädt das Prüfobjekt automatisch.

Abschaltmodi und Datenverwaltung

Das Instrument unterstützt:

Normales Herunterfahren

Ungewöhnliches Herunterfahren

In jedem Abschaltmodus werden die Testdaten als historische Daten gespeichert.

Benutzer können:

Leitfaden zum Kabeltesten

Zur Kabelprüfung:

1. Trennen Sie vor dem Test alle an das Kabel angeschlossenen elektrischen Geräte.
2. Messen Sie den Isolationswiderstand mit einem Megaohmmeter.
3. Führen Sie die VLF-Widerstandsprüfung erst dann durch, wenn die Isolationsprüfung akzeptabel ist.

Das Handbuch spezifiziert:

Testdauer:

Leitfaden zum Testen von Synchronmotoren

Für die Prüfung von Synchronmotoren empfiehlt das Handbuch eine phasenweise Prüfung.

Testmethode:

Die Testzeit ist im Allgemeinen die gleiche wie bei der Prüfung der Netzfrequenzfestigkeit, üblicherweise:

Beim Testen sollten Bediener Folgendes beachten:

Sicherheitsentladung nach der Prüfung

Verwenden Sie nach dem Abschalten den Entladestab, um das Prüfobjekt vollständig zu entladen, bevor Sie etwaige Kabel entfernen.

Dieser Schritt ist insbesondere bei kapazitiven Geräten wie:

Merkmale

1.Unterstützt 0,1-Hz-Wechselstromfestigkeitstests mit extrem niedriger Frequenz.

2.Unterstützt die Auswahl der Ausgangsfrequenzen 0,05 Hz, 0,02 Hz und 0,01 Hz.

3. Bietet automatischen Spannungsanstieg, Ausgabe mit konstanter Amplitude, Timing, Abschaltung und Entladung.

4. Misst und zeigt den Hochspannungsausgang und den Prüfstrom als Spitzenwerte an.

5. Bietet Überspannungsschutz für den Hochspannungsausgang.

6. Bietet Überstromschutz auf der Hochspannungs- und Niederspannungsseite.

7. Unterbricht den Ausgang automatisch, wenn Spannung oder Strom den eingestellten Grenzwert überschreiten.

8. Schutzaktionszeit nicht mehr als 10 ms.

9. Bietet kapazitive 7-Zoll-Touchscreen-Bedienung.

10.Zeigt Testdaten und Ausgangswellenform auf dem Touchscreen an.

11. Beinhaltet die automatische Speicherung historischer Daten für bis zu 64 Datensätze.

12. Bietet einen integrierten Drucker zum Drucken von Testberichten.

13.Unterstützt die USB-Kommunikation mit der Software des oberen Managements.

14. Beinhaltet die Umschaltung der chinesischen und englischen Benutzeroberfläche.

15. Bietet eine negative Rückkopplungsregelung für Hochspannung und Niederspannung.

16.Unterstützt die AC-Widerstandsprüfung von Prüfobjekten mit großer Kapazität.

17. Inklusive Entladungsstab und Erdungskabel für eine sichere Entladung nach dem Test.

18. Bietet einen Not-Aus-Knopf am Controller.

19.Unterstützt den Betrieb im Innen- und Außenbereich.

20.Inklusive Kompensationskondensator für Testobjekte mit kleiner Kapazität.

Anwendungsszenarien

Energieversorger

Energieversorger nutzen die VLF-Prüfgeräte für die Widerstandsprüfung von Mittelspannungskabeln, großen Motoren, Generatoren, Kondensatoren und anderen elektrischen Geräten mit großer Kapazität im Rahmen vorbeugender Wartung und Abnahmeprüfungen.

Transformatorhersteller

Hersteller von Transformatoren und Elektrogeräten können das Prüfgerät in Prüfbereichen einsetzen, in denen Isolationssysteme mit großer Kapazität eine Überprüfung der Wechselstromfestigkeit bei reduzierter Frequenz erfordern.

Kraftwerke

Kraftwerke nutzen das Gerät zur Widerstandsprüfung von Generator-Statorwicklungen, großen Motoren, Stations-Servicekabeln und zugehörigen Isolationssystemen während der Inbetriebnahme, Überholung und routinemäßigen Wartung.

Eisenbahnen

Bahnstromversorgungssysteme nutzen Mittelspannungskabel und rotierende Geräte. Die Testeinheit unterstützt Feldfestigkeitstests während geplanter Wartungsausfälle.

Industrieanlagen

Industrieanlagen wie Bergbau-, Petrochemie-, Stahl- und Produktionsanlagen können das Gerät für die Prüfung der Kabel- und Motorisolation in Stromverteilungssystemen von Anlagen verwenden.

Universitäten

Universitäten und Ausbildungszentren können das System zur Vermittlung von VLF-Prüfprinzipien, kapazitiver Stromberechnung, Kabelprüfverfahren und Hochspannungssicherheitspraxis nutzen.

Prüflabore

Hochspannungslabore können sich auf den Ultra-Niederfrequenz-Hochspannungsgenerator für die Wechselstromfestigkeitsprüfung von kapazitiven Testobjekten, Kabelproben, Motoren und Isolationssystemen verlassen, die eine kontrollierte Ultra-Niederfrequenzspannung erfordern.

Kabelwartung

Kabelwartungsteams nutzen das Prüfgerät für VPE-Kabelabnahmetests, präventive Tests, Fehlerverfolgungskontrollen und Isolationsüberprüfungen nach der Installation oder Reparatur.

Anwendungen

1．0,1 Hz VLF AC-Widerstandsprüfung.

2.XLPE-Stromkabel hält Tests stand.

Prüfung der Kabelisolation bei 3．35 kV und darunter.

4.Leistungskondensator hält Tests stand.

5. Prüfung der Isolierung mittlerer und großer Generatoren.

6.Widerstandsprüfung der Motorstatorwicklung.

7.Test der Kabelübergabe.

8.Vorbeugende Wartungsprüfung des Kabels.

9. Überprüfung der Isolierung von Geräten mit großer Kapazität.

10.Wechselstrom-Widerstandstests vor Ort mit reduzierter Testleistungskapazität.

11.Automatische zeitgesteuerte Hochspannungsprüfung.

12.Überspannungs- und überstromgeschützte Widerstandsprüfungen.

13. Historische Testaufzeichnungsspeicherung.

14.Gedruckte Testberichterstellung.

15.Überprüfung des Isolationszustands vor dem Einschalten.

Kundenfall

Branche: Kabelwartungsunternehmen.

Problem: Ein Wartungsunternehmen musste eine Abnahmeprüfung an einem neu installierten Mittelspannungs-XLPE-Kabel durchführen. Herkömmliche Wechselstrom-Widerstandsgeräte waren schwer zu transportieren und erforderten aufgrund der Kabelkapazität eine höhere Leistungskapazität. Das Team benötigte eine tragbare Wechselstrom-Widerstandslösung, die für Kabeltests vor Ort geeignet ist.

Testverfahren: Die Techniker trennten alle an das Kabel angeschlossenen Geräte und überprüften zunächst jede Phase mit einem Megaohmmeter. Nachdem sie einen akzeptablen Isolationswiderstand bestätigt hatten, schlossen sie den Controller, den Booster, das Hochspannungsausgangskabel, das Erdungskabel und den Entladungsstab entsprechend der Testverkabelung an. Die Prüfspannung wurde entsprechend der Kabelphasenspannung eingestellt und der Überstromwert wurde aus der Kabelkapazität, der Prüffrequenz und der Spannung berechnet. Das Team wählte den 0,1-Hz-Ausgang, stellte die erforderliche Testdauer ein und startete den automatischen Spannungsanstieg.

Ergebnis: Das Instrument hat den automatischen Spannungsanstieg, die Ausgabe mit konstanter Amplitude, das Timing, das Herunterfahren und die Entladung abgeschlossen. Während des Widerstandszeitraums wurden keine zerstörerische Entladung, ungewöhnliche Geräusche, Rauch, Geruch, instabile Spannung oder abnormaler Strom beobachtet. Die Testdaten wurden für die Projektaufzeichnung gespeichert und ausgedruckt.

Vorteile: Der Auftragnehmer führte den Kabel-Wechselstrom-Beständigkeitstest mit einem kleineren und praktischeren Feldsystem durch. Automatischer Schutz, Zeitsteuerung, Entladung, Speicherung und Drucken trugen dazu bei, den manuellen Betrieb zu reduzieren und die Testdokumentation zu verbessern.

FAQ

Wofür wird der Ultra-Niederfrequenz-Hochspannungsgenerator verwendet? Es wird für die VLF-Wechselstromfestigkeitsprüfung von elektrischen Geräten mit großer Kapazität verwendet, insbesondere von Stromkabeln, Leistungskondensatoren, Generatoren und Motoren.

Warum sollten 0,1-Hz-VLF-Tests anstelle von 50-Hz-Wechselstrom-Widerstandstests verwendet werden? Prüflinge mit großer Kapazität benötigen einen hohen Strom bei 50 Hz. Durch die Reduzierung der Prüffrequenz auf 0,1 Hz wird die erforderliche Prüfkapazität erheblich reduziert, wodurch Feld-AC-Widerstandsprüfungen praktischer werden.

Welche Ausgangsfrequenzen stehen zur Verfügung? Das Testgerät unterstützt die Ausgangsfrequenzeinstellungen 0,1 Hz, 0,05 Hz, 0,02 Hz und 0,01 Hz.

Was ist die maximale kapazitive Last? Die maximale Belastung beträgt 0,5 μF bei 0,1 Hz, 1,1 μF bei 0,05 Hz, 2,2 μF bei 0,02 Hz und 5,5 μF bei 0,01 Hz.

Welche Schutzfunktionen sind enthalten? Das Gerät verfügt über einen Überspannungsschutz, einen Überstromschutz auf der Hochspannungsseite, einen Überstromschutz auf der Niederspannungsseite, einen Not-Aus-Schalter und eine automatische Entladung nach dem Herunterfahren.

Kann das Testset Testberichte drucken? Ja. Der eingebaute Drucker kann die aktuellen Testdaten und historischen Daten ausdrucken, die auf dem Bildschirm angezeigt werden.

Wie viele historische Aufzeichnungen können gespeichert werden? Das Gerät kann bis zu 64 historische Testaufzeichnungen speichern. Datensätze, die älter als die letzten 64 sind, werden automatisch gelöscht.

Welche Sicherheitsvorkehrungen sind nach dem Test erforderlich? Verwenden Sie nach dem Abschalten den Entladestab, um das Prüfobjekt vollständig zu entladen, bevor Sie etwaige Kabel entfernen. Hochspannungsprüfungen sollten nur von geschultem Personal unter Einhaltung der Hochspannungs-Sicherheitsverfahren durchgeführt werden.

Weshine-Vorteile

Weshine Electric bietet elektrische Prüfgeräte für Energieversorger, Auftragnehmer, Industrieanlagen, Labore und Kabelwartungsteams. Bei VLF-Widerstandsprüfungen konzentriert sich Weshine auf den praktischen Feldbetrieb, einen stabilen Hochspannungsausgang, automatischen Schutz, komplettes Zubehör und eine klare Testdokumentation. Die Instrumente werden mit Werksinspektionsprotokollen und Bedienungsanleitungen geliefert, um einen zuverlässigen Einsatz nach der Lieferung zu gewährleisten.

Weshine kann Kunden bei der Modellauswahl, der Einstellung der Kabeltestspannung, der Bewertung der Lastkapazität und bei kundenspezifischen Testanforderungen unterstützen. Wenn Sie eine stabile Langzeitprüfausrüstung suchen, kann unser Ultra-Niederfrequenz-Hochspannungsgenerator Ihre verschiedenen Prüfanforderungen vor Ort vollständig erfüllen. Mit technischer Erfahrung, Qualitätskontrolle, technischem Support, zuverlässigen Prüflösungen und internationalem Service hilft Weshine Anwendern, Kabel- und Isolationsprüfungen mit großer Kapazität effizient und sicher durchzuführen. Schnelle globale Logistik, mehrere Zahlungsmöglichkeiten für Großabnehmer im Ausland.
