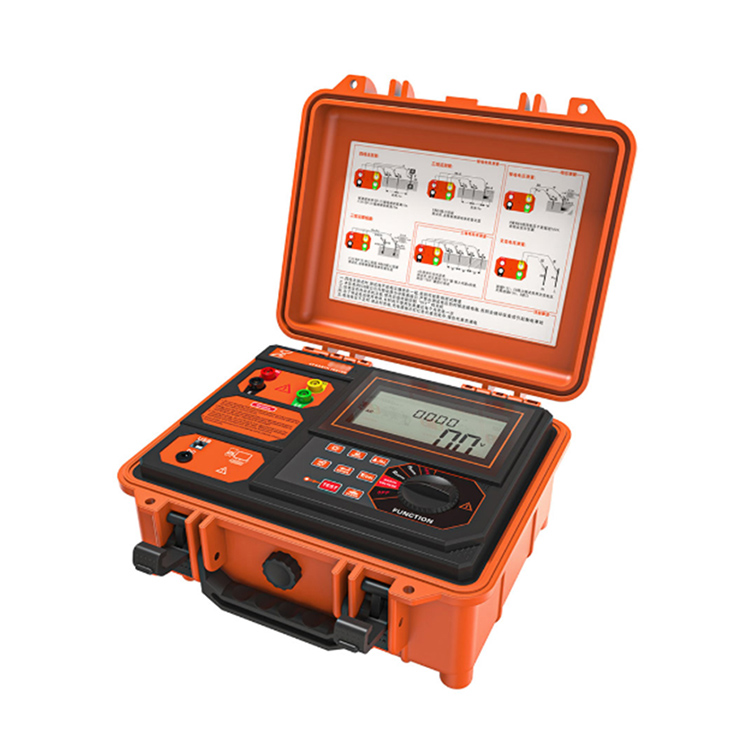

VS-3001 Digitaler Erdungswiderstandstester

Der Erdungswiderstands- und Bodenwiderstandstester VS-3001 wurde speziell für die Vor-Ort-Messung des Erdungswiderstands, des Bodenwiderstands, der Erdungsspannung und der Wechselspannung in Kombination mit der neuen Blitzschutz-Erdungswiderstandsprüfnorm entwickelt und hergestellt. Der Prüfstrom beträgt bis zu 20mA. Digitale und Mikroverarbeitungstechnologie, präzise 4-Draht-Methode, 3-Draht-Methode und einfache 2-Draht-Methode zur Messung des Erdungswiderstands, Import der FFT-Technologie (Fast Fourier Transform), AFC-Technologie (Automatic Frequency Control), automatische Erkennung von Störungen und Auswahl der Messfrequenz, Minimierung von Störungen und Bereitstellung eines genaueren Erdungswiderstandswerts. Es verfügt über eine einzigartige Anti-Interferenz-Fähigkeit und Anpassungsfähigkeit an die Umgebung und weist eine gute Konsistenz bei wiederholten Tests auf, was eine hohe Präzision, hohe Stabilität und hohe Zuverlässigkeit der Langzeitmessung gewährleistet. Es wird häufig zur Messung des Erdungswiderstands, des Bodenwiderstands, der Erdungsspannung und der Wechselspannung von Elektrizität, Telekommunikation, Meteorologie, Ölfeldern, Baugewerbe, Blitzschutz und industriellen Elektrogeräten eingesetzt.

VS-3001 Erdungswiderstands- und Bodenwiderstandstester, auch bekannt als Präzisions-Erdungswiderstandstester, Vierdraht-Erdungswiderstandstester, Zwei-Drei-Vierdraht-Erdungswiderstandstester, Bodenwiderstandstester, besteht aus Host, Datensoftware, Testleitung, Hilfserdungsstäben, Kommunikationsleitungen usw. Das spezielle Werkzeugkastendesign für den Host verwendet Polypropylen-Kunststoff als Rohmaterial und fügt neue Verbundfüllstoffe für einmaliges Spritzgießen, niedrige Dichte, Festigkeit, Steifigkeit hinzu. Härte, Verschleißfestigkeit, Hitzebeständigkeit, Isolationsleistung sind überlegen, sein Kastenkörper kann einem Druck von etwa 200 kg standhalten und gewährleistet hohe Präzision, hohe Stabilität und hohe Zuverlässigkeit in verschiedenen Umwelttests. Das große LCD-Display des Hosts mit Hintergrundbeleuchtung und Balkendiagrammanzeige ist auf einen Blick klar. Gleichzeitig können 300 Datensätze gespeichert werden, und die Funktionen zum Lesen, Anzeigen, Speichern, Berichten und Drucken historischer Daten können über Datensoftware realisiert werden.

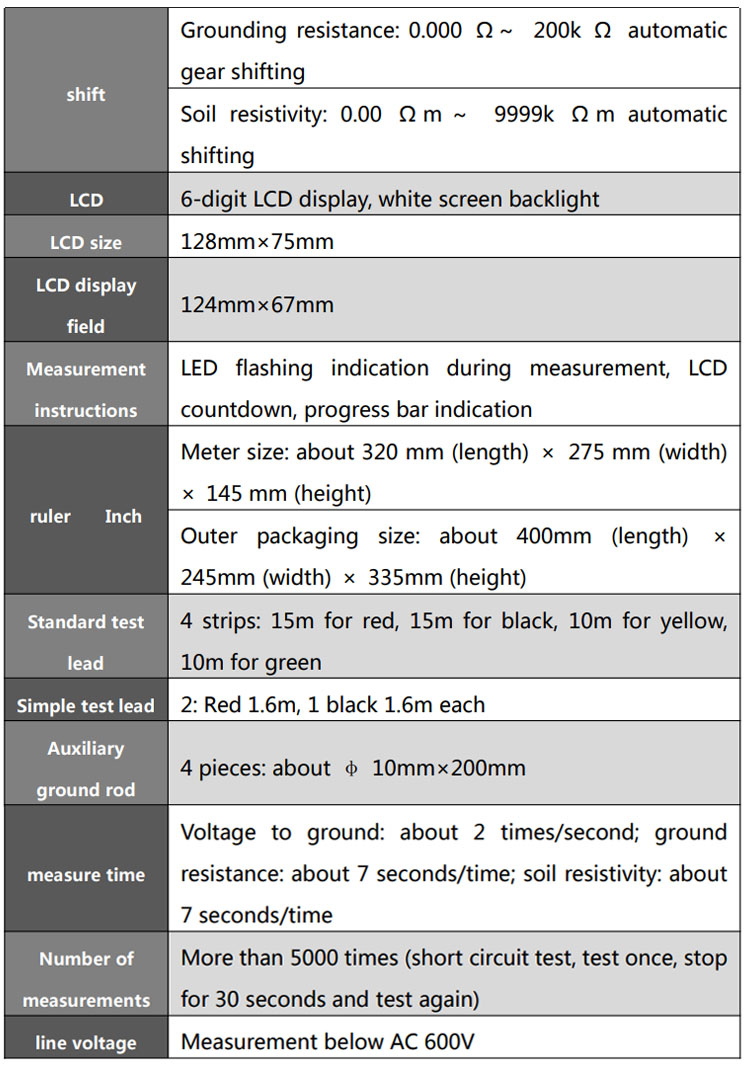

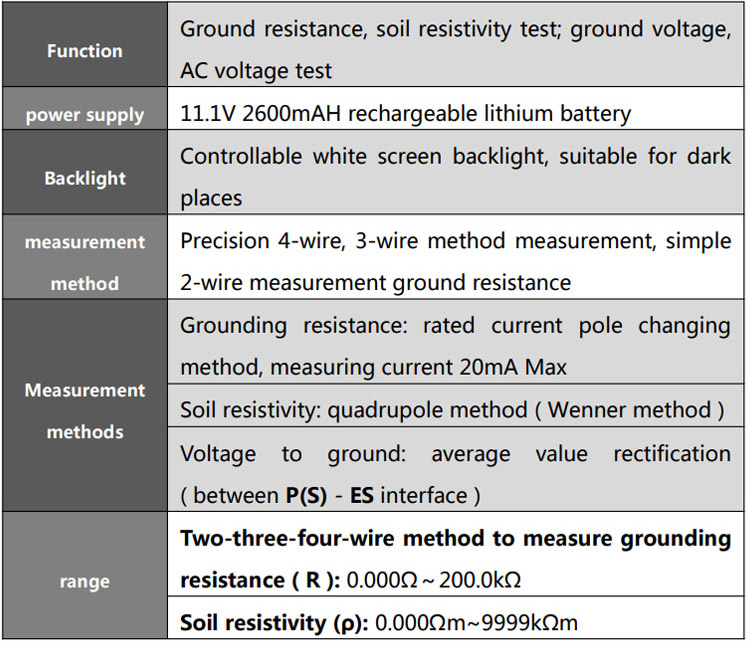

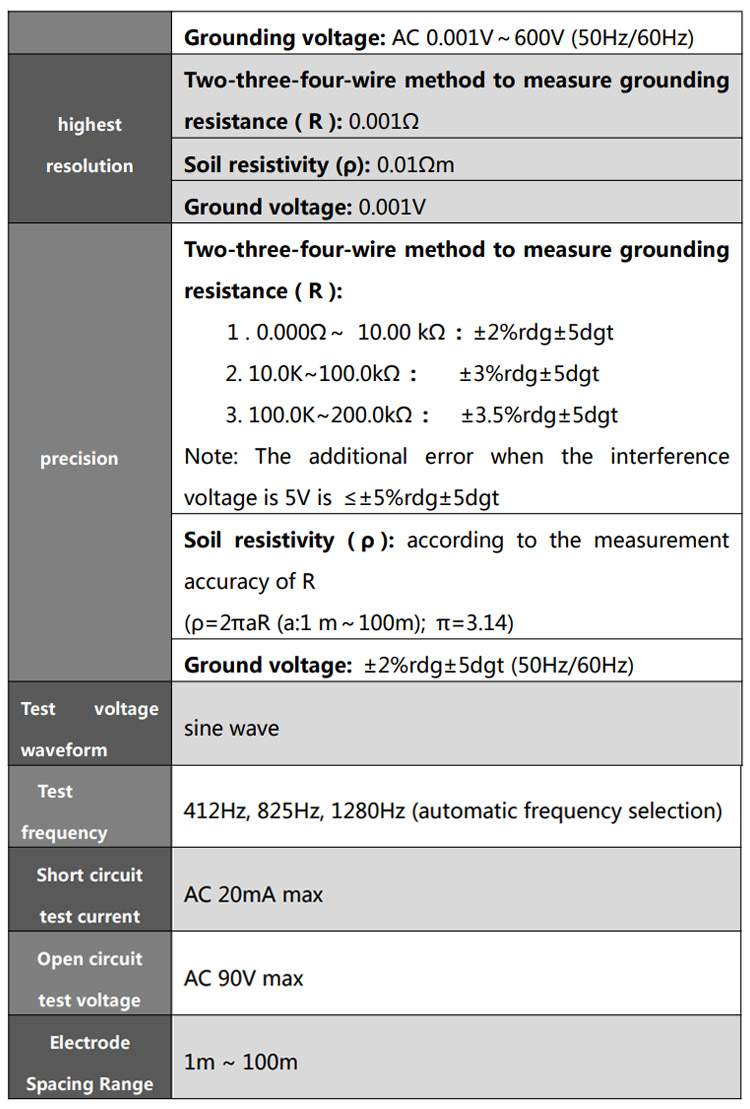

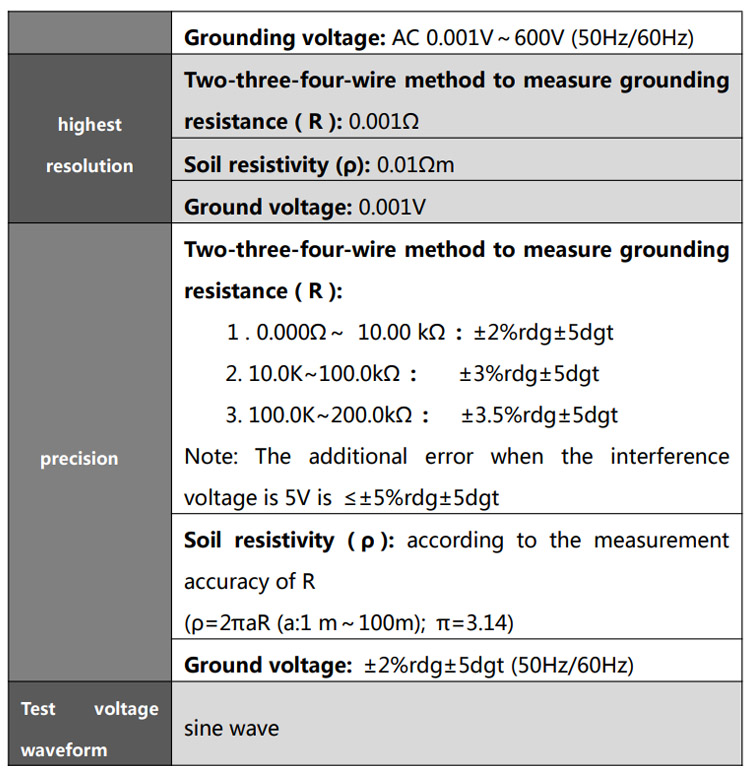

Technische Spezifikationen

Hauptmerkmale

Hohe Genauigkeit und Anti-Interferenz‌: Die automatische Frequenzauswahl (412 Hz/825 Hz/1280 Hz) trägt zur Minimierung von Interferenzen bei. Die Genauigkeit der Erdungswiderstandsmessung kann im Bereich von 0,000 Ω bis 10,00 kΩ ±2 % des Messwerts ± 5 dgt erreichen.

Robustes und tragbares Design‌: Wird in einem Basisstations-Werkzeugkasten in Industriequalität geliefert, der für einen Druck von 200 kg ausgelegt ist. Es ist leicht (Basisstation 2,7 kg) und für den Feldeinsatz geeignet.

Großer Messbereich‌: Erdungswiderstand: 0,000 Ω–200 kΩ; Bodenwiderstand: 0,00 Ω·m–9999 kΩ·m; Erdung/Wechselspannung: 0,001–600,0 V.

Benutzerfreundliche Bedienung‌: Großes LCD mit Hintergrundbeleuchtung, Testfortschrittsbalken, Countdown-Anzeige und intuitivem Funktionsrad/-tasten. Es kann Störungen (NOISE-Warnung >5V) und Überlastzustände (OL-Anzeige) automatisch erkennen.

Datenverwaltung‌: Speichert bis zu 300 Datensätze. Daten können auf dem Gerät gespeichert, überprüft, gelöscht und über ‌RS232/USB an einen PC‌ übertragen werden, indem die mitgelieferte Software zum Berichten und Drucken verwendet wird.

Sicherheitskonformität‌: Erfüllt IEC61010-1 (CAT III 300 V, CAT IV 150 V), mit Überlastschutz und klaren Sicherheitswarnungen bezüglich Isolierung, Spannungsgrenzen (600 V nicht überschreiten) und ordnungsgemäßem Betrieb.

Anwendungen

Der VS-3001 wird häufig in Branchen eingesetzt, die zuverlässige Tests von Erdungssystemen und Bodenanalysen erfordern, darunter:

Elektrotechnik‌ – Prüfung

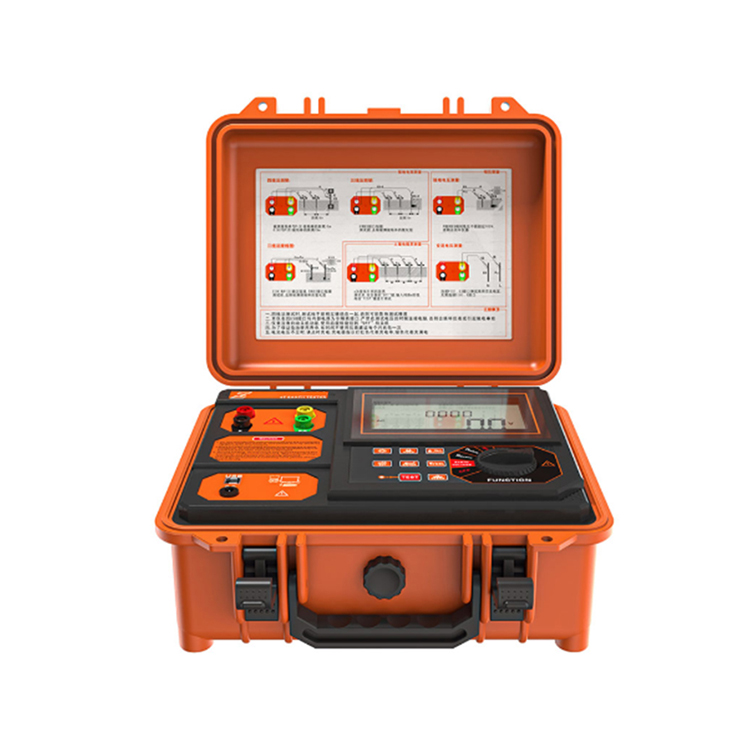

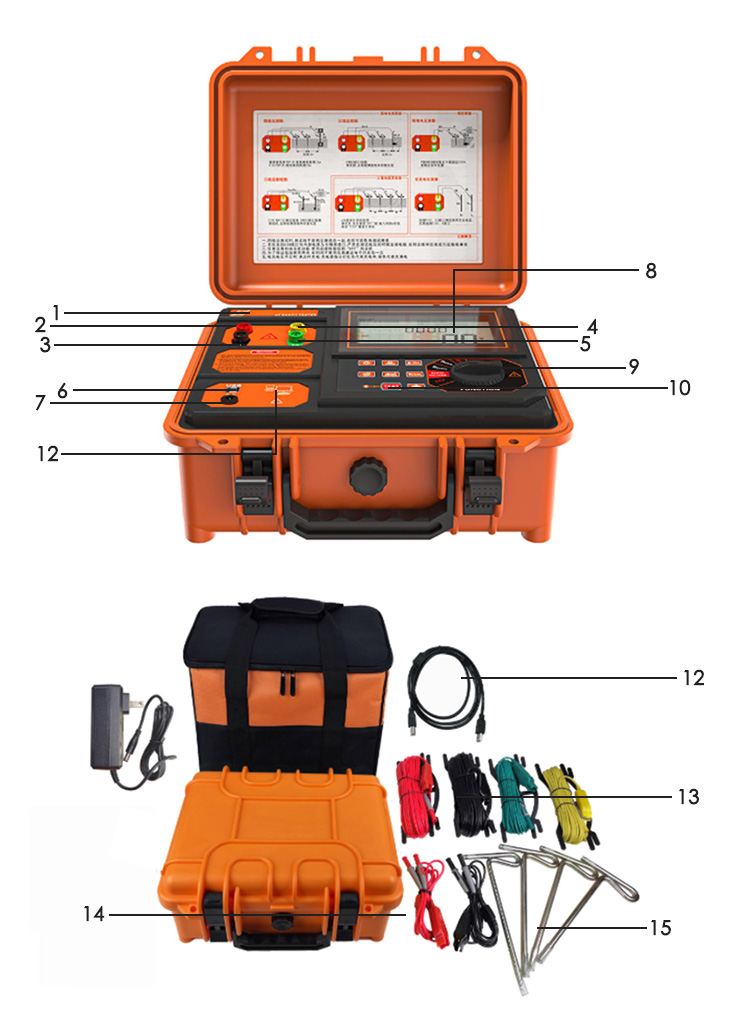

Struktur

1: Platzierung des Produktmodells

2: C(H)-Schnittstelle: Strompol

3: E-Schnittstelle: Erdungspol

4: P(S)-Schnittstelle: Spannungspol

5: ES-Schnittstelle

6: USB-Schnittstelle

7: Ladeanschluss

8: LCD

9: Funktionsschaltknopf

10: Schlüsselbereich

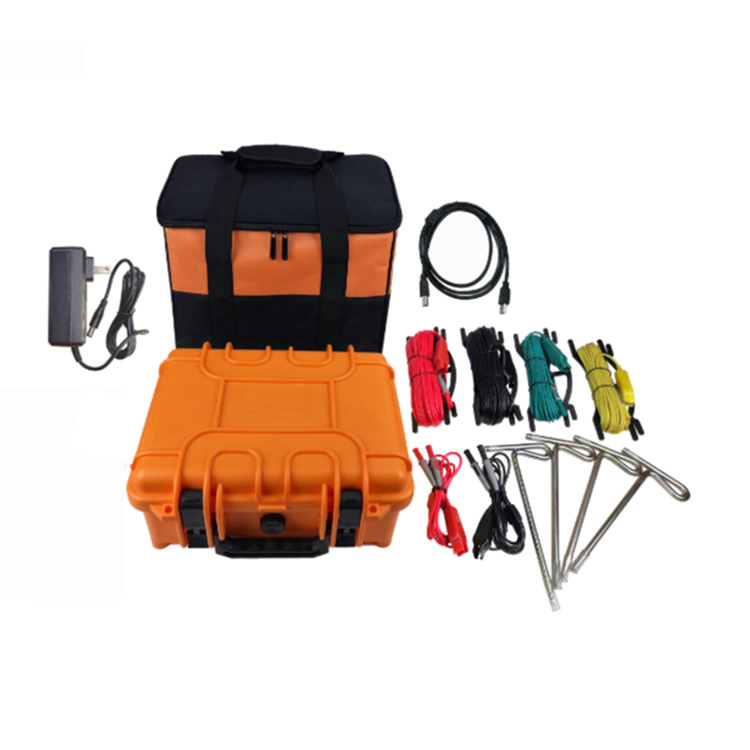

11: USB-Datenkabel

12: S480-Meter

13: 4 Standardtestlinien

14: 2 einfache Testlinien

15: Hilfserder

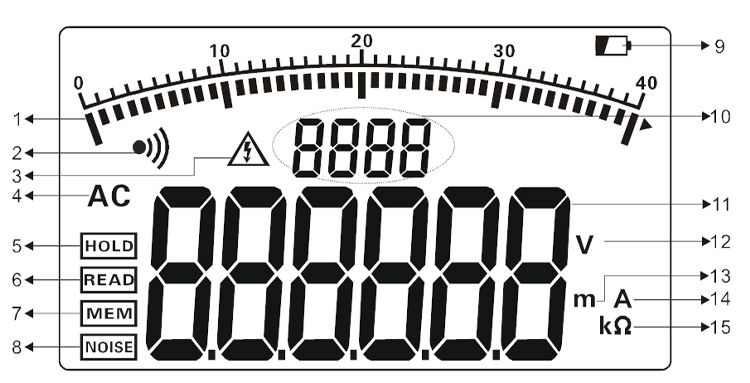

1. Balkendiagramm zum Testfortschritt (Anzeige des Testfortschritts, dynamische Anzeige)

2. Alarmanzeige (wird angezeigt, wenn die Alarmfunktion aktiviert ist, und blinkt, wenn die Alarmschwelle überschritten wird)

3. Überspannungsanzeige (wird angezeigt, wenn die getestete Spannung 30 V überschreitet, und erinnert Sie daran, auf Sicherheit zu achten)

4. Kommunikationsanweisungen

5. Datenhalteanzeige (wird angezeigt, wenn die HOLD-Taste gedrückt wird, um Daten zu halten)

6. Anweisung zur Datenüberprüfung (wird angezeigt, wenn Sie die HOLD-Taste 3 Sekunden lang gedrückt halten, um zur Datenüberprüfung zu gelangen)

7. Datenspeicheranzeige (wird angezeigt, wenn die Daten gespeichert werden, während die Daten durch Drücken der HOLD-Taste gehalten werden)

8. Störsignalanzeige (wird angezeigt, wenn die Störspannung 5 V überschreitet)

9. Anzeige für niedrigen Batteriestand

10. Angabe der Anzahl der gespeicherten Datengruppen

11. Testdaten

12. Symbol der Spannungseinheit

13. Symbol der Längeneinheit

14. Symbol der aktuellen Einheit

15. Symbol der Widerstandseinheit

Das Unternehmen haftet nicht für sonstige Schäden, die durch Missbrauch entstehen.

Der Inhalt dieser Bedienungsanleitung sollte nicht als Anlass für die Verwendung des Produkts für einen bestimmten Zweck dienen.
