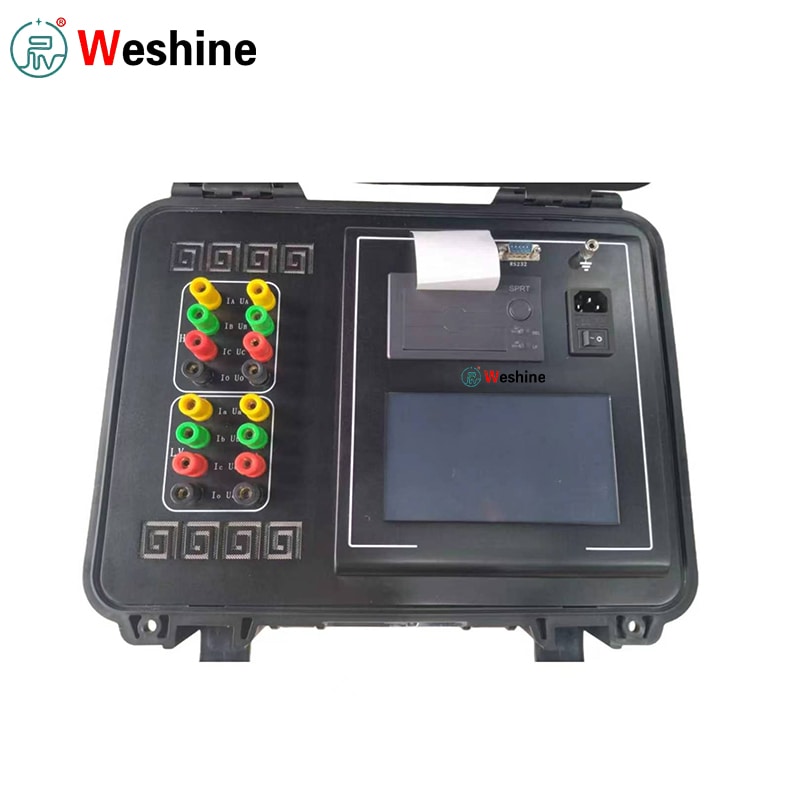

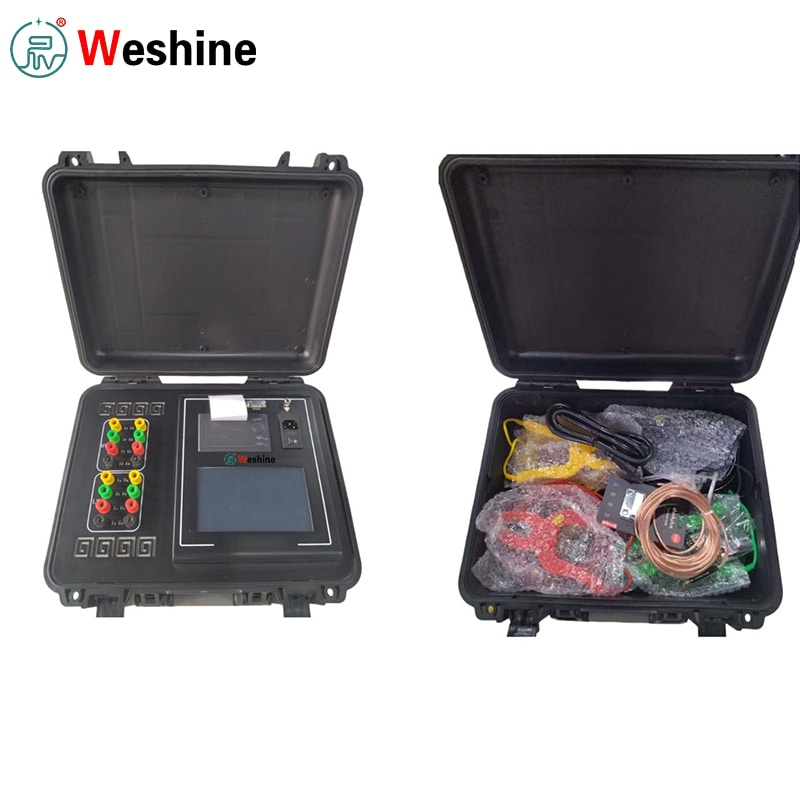

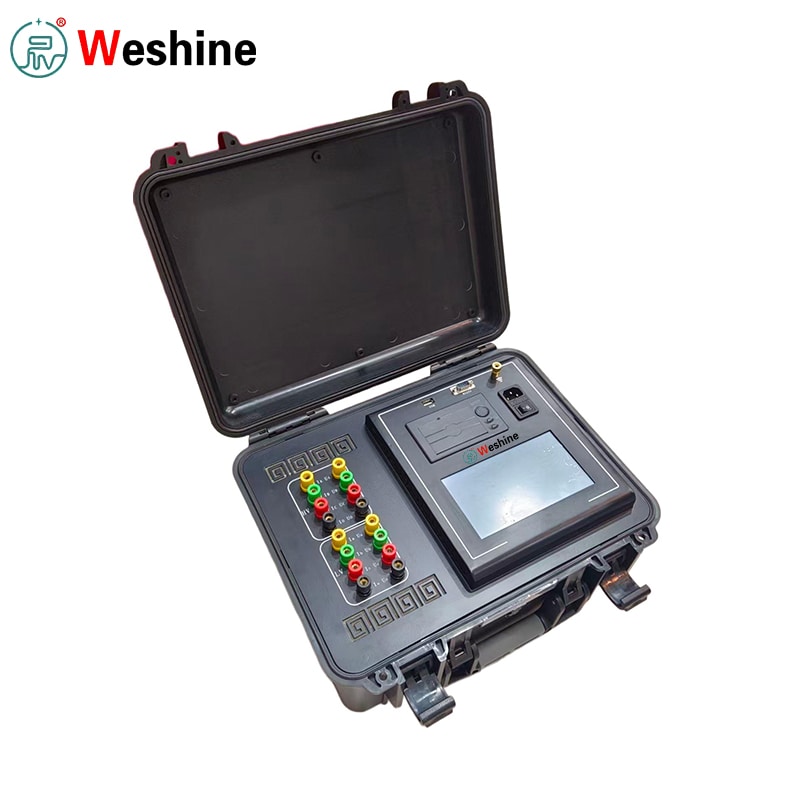

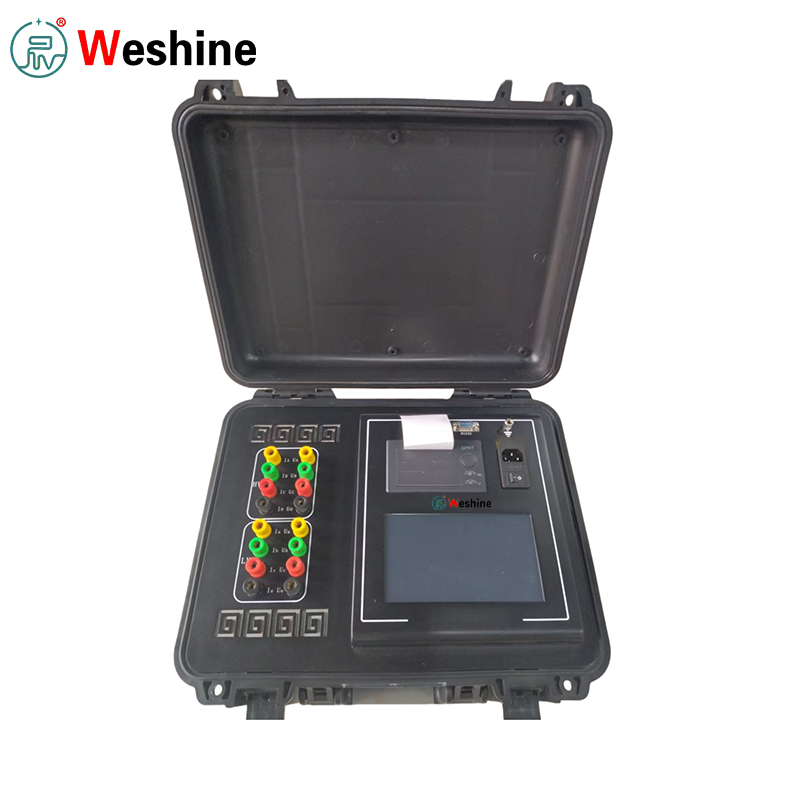

Transformator-DC-Widerstand und Windungsverhältnis 2-in-1-Tester

Weshine, ein professioneller Hersteller aus China, bietet einen hochwertigen 2-in-1-Tester für den DC-Widerstand und das Windungsverhältnis von Transformatoren an, der zwei Kernüberprüfungsverfahren für Leistungstransformatoren durchführt: Wicklungs-DC-Widerstandstest und Windungsverhältnistest.

● DC-Widerstandsprüfungen:schlechte Kontaktpunkte, interne Wicklungsfehler, Fehlfunktionen des Stufenschalters, lose Verbindungen und unsymmetrischer Phase-zu-Phase-Widerstand.

● Prüfung des Übersetzungsverhältnisses:Überprüft, ob das tatsächliche Transformatorverhältnis, die Stufenposition und die Vektorgruppe mit den Typenschild- und Designspezifikationen übereinstimmen.

Das integriert beide wichtigen Testfunktionen in einem einzigen Gerät. Außendienstteams müssen nicht mehr zwei separate Tester transportieren. Sobald die Hochspannungs- und Niederspannungs-Prüfleitungen angeschlossen sind, können mehrere Prüfaufgaben ohne wiederholte Änderungen an der Verkabelung durchgeführt werden.

DC-Widerstandsmessung

Für die DC-Widerstandsmessung ermöglicht das Gerät eine dreiphasige gleichzeitige Prüfung zusammen mit automatischer Magnetisierung.

● Bei sternförmig konfigurierten Wicklungen mit Neutralpunkt können die Phasenwiderstände A0, B0 und C0 gleichzeitig erfasst werden, um die gesamten Testzyklen zu verkürzen.

● Bei der Prüfung von dreiphasigen fünfschenkligen Transformatoren mit interner Dreieckschaltung steigert der integrierte automatische Erregermodus die Prüfeffizienz auf der Niederspannungsseite zusätzlich.

Testergebnisse und Schutz

Prüfergebnisse für Hochspannungs-, Mittelspannungs- und Niederspannungswicklungen können direkt vor Ort angezeigt und ausgedruckt werden.

● Berechnet automatisch die Unsymmetrie des dreiphasigen Widerstands.

● Gibt Widerstandswerte umgerechnet in Nenntemperatur aus.

● Bietet vollständige, revisionssichere Transformatortestaufzeichnungen.

● Umfassender Gegen-EMF-Schutz schützt Bediener bei Gleichstrom-Widerstandsentladung und der Handhabung von Prüfleitungen.

Messung des Drehzahlverhältnisses

Bei der Messung des Windungsverhältnisses unterstützt der Transformator-DC-Widerstands- und Windungsverhältnis-2-in-1-Tester sowohl einphasige als auch automatische dreiphasige Wicklungstests.

● Bediener wählen die entsprechende Transformator-Anschlussgruppe aus.

● Misst Verhältniswert, Verhältnisfehler und Verbindungsgruppenparameter über AB-, BC- und CA-Phasen hinweg.

● Die Messung des einphasigen Windungsverhältnisses kann, wie im offiziellen Handbuch dokumentiert, in etwa 15 Sekunden abgeschlossen sein.

Betrieb und Datenmanagement

Die Benutzerinteraktion erfolgt über ein 7-Zoll-Farb-Touch-LCD mit zweisprachigen chinesisch-englischen Bildschirmansagen.

● Prüfberichte können sofort über den integrierten Mikrodrucker erstellt werden.

● Alle Datensätze können auf USB-Sticks gespeichert und nach Testdatum und Seriennummer des Transformators organisiert werden.

● Die Hardware-Kommunikationsoptionen umfassen isolierte RS232-, Bluetooth- und interne RS485-Busschnittstellen.

Technische Parameter

Produktführer

Bevor Sie den 2-in-1-Tester für Gleichstromwiderstand und Windungsverhältnis des Transformators in Betrieb nehmen, stellen Sie sicher, dass der Zieltransformator vollständig stromlos, sicher entladen und ordnungsgemäß geerdet ist. Schließen Sie immer den Schutzerdungsanschluss des Geräts an, bevor Sie Prüfklemmen anbringen.

Befestigen Sie für die DC-Widerstandsprüfung Hochspannungs- und Niederspannungs-Stromspannungsklemmen an den entsprechenden Transformatordurchführungen. Bei Zweiwicklungstransformatoren verdrahten Sie die Anschlüsse A, B, C, O und a, b, c, o gemäß den Verdrahtungsplänen. Schließen Sie bei einphasigen Transformatoren die entsprechenden High-Side- und Low-Side-Klemmen gemäß Diagramm an. Schalten Sie den Tester mit einer 220-V-Wechselstromversorgung ein. Navigieren Sie durch die Touchscreen-Menüs, um die Transformator-ID, das Wicklungsmaterial, den Testmodus, den Strombereich, die Wicklungsparameter und die Temperaturumwandlungseinstellungen einzugeben, und starten Sie dann die Messung des Gleichstromwiderstands oder des Windungsverhältnisses.

Wählen Sie bei der Durchführung von Windungsverhältnistests genaue Verbindungsgruppen- und Stufenschalterinformationen aus, um korrekte Übersetzungs-, Fehler- und Schaltgruppenausgänge sicherzustellen. Wenn ein verpolter Anschluss, ein Kurzschluss oder ein Verkabelungsfehler festgestellt wird, brechen Sie den Test sofort ab und überprüfen Sie alle Testleitungen, bevor Sie mit der Arbeit fortfahren. Überprüfen Sie nach Abschluss des Tests die Messwerte auf dem Bildschirm. Drucken Sie bei Bedarf gedruckte Berichte aus, speichern Sie Datensätze intern oder exportieren Sie Datensätze zur späteren Berichtserstellung auf ein USB-Flash-Laufwerk.

Merkmale

1、Unterstützt die Prüfung des Gleichstromwiderstands und des Windungsverhältnisses von Transformatoren in einem Gerät.

2、Misst gleichzeitig den dreiphasigen Gleichstromwiderstand.

3、Misst das Transformatorverhältnis, den Verhältnisfehler und die Vektorgruppe.

4、Bietet eine automatische Magnetisierung für die DC-Widerstandsprüfung.

5、Bietet eine automatische Erregungsmethode für intern dreiphasige Fünfschenkeltransformatoren mit Dreieckschaltung.

6、Berechnet automatisch die Unsymmetrie des dreiphasigen Widerstands.

7、Zeigt und druckt Hochspannungs-, Mittelspannungs- und Niederspannungs-Wicklungstestdaten.

8、Berechnet Widerstandswerte umgerechnet in Nenntemperatur.

9、Unterstützt die Messung des einphasigen und dreiphasigen Transformatorverhältnisses.

10、Erkennt Hochspannungs- und Niederspannungs-Verpolungsverbindungen während der Verhältnisprüfung.

11、Erkennt Transformatorkurzschlüsse und Kurzschlüsse zwischen den Windungen während der Verhältnisprüfung.

12、Inklusive umfassendem Gegen-EMF-Schutz.

13、Bietet 7-Zoll-Farb-Touchscreen-Bedienung.

14、Inklusive integriertem Mikrodrucker für Feldtestberichte.

15、Unterstützt USB-Speicher für externe Datensicherung.

16、Sorgt für isolierte RS232-Kommunikation und Bluetooth-Kommunikation.

17、Enthält chinesische und englische Menüansagen.

Anwendungsszenarien

Der Transformator-DC-Widerstand und das Windungsverhältnis 2-in-1-Tester dient Transformatorherstellern zur Validierung des Wicklungs-DC-Widerstands, der Phasenunsymmetrie, des Windungsverhältnisfehlers und der Vektorgruppe vor dem Versand. Eine einzige Einheit erfüllt zwei obligatorische Werkstestanforderungen und vereinfacht die Arbeitsabläufe für die Gerätevorbereitung und Testdokumentation für Produktionsteams.

Für Energieversorger und Umspannwerksbetreiber eignet sich dieser Diagnosetester für die Installation neuer Geräte, die Übergabeabnahme, die geplante Wartung und die Fehlerbehebung. Die Daten zum Wicklungswiderstand lassen einen möglichen Verschleiß der Stufenschalterkontakte und eine abnormale Abweichung des Phasenwiderstands erkennen. Die Ergebnisse des Windungsverhältnisses überprüfen die Abgriffposition und die Korrektheit der Verbindungsgruppe.

In Reparaturwerkstätten für Transformatoren verlassen sich Techniker auf diesen Tester, um den Wicklungsstatus nach dem Umwickeln, der Trocknungsbehandlung oder der Überholung des Stufenschalters zu beurteilen. Widerstands- und Windungsverhältnisdatensätze vor und nach der Reparatur können verglichen werden, um zu überprüfen, ob die Transformatoren wieder in einen akzeptablen Betriebszustand zurückkehren.

Für die Inbetriebnahmeteams vor Ort reduziert das All-in-One-Design die Menge der zu den Standorten transportierten Testausrüstung. Integrierter Druck, USB-Archivierung und Transformator-ID-basierte Datensortierung generieren gut strukturierte Aufzeichnungen für Projektabnahmedokumente und Endkundenlieferungen.

Anwendungen

Der 2-in-1-TTR-Tester für den DC-Widerstand und das Windungsverhältnis von Transformatoren wird häufig von Transformator-OEMs, Betreibern von Energieversorgungsunternehmen, Wartungsteams von Umspannwerken, Auftragnehmern für die Elektroinbetriebnahme, Transformatorreparaturwerkstätten, Industrieenergieabteilungen und Anbietern von Hochspannungstests eingesetzt.

Zu den typischen Testobjekten gehören Leistungstransformatoren, Verteilungstransformatoren, Einphasen- und Dreiphasentransformatoren, Zwei- und Dreiwicklungstransformatoren, Wicklungen in Sternschaltung, Wicklungen in Dreieckschaltung, Laststufentransformatoren, Gegeninduktivitäten für Instrumente, Generatoren, Elektromotoren und andere gewickelte Geräte mit niedrigem Widerstand.

Gängige Branchensuchnamen für SEO und B2B-Sourcing in Übersee: Transformatordiagnosetester, DC-Wicklungswiderstandstester, Transformator-Windungsverhältnistester, Transformator-TTR-Tester, Transformatorverhältnis- und Wicklungswiderstandstester, Transformator-Vektorgruppentester, Transformatorwartungstestgerät.

Kundenfall

Ein Auftragnehmer für die Wartung von Transformatoren benötigte eine Prüfung von Verteilungstransformatoren mit höherem Wirkungsgrad während der Stromausfallfenster im Umspannwerk. Zuvor bediente das Außendienstteam einen separaten DC-Widerstandsprüfer und einen Windungsverhältnisprüfer, was zu häufigen, wiederholten Verkabelungsänderungen und einer unzusammenhängenden Aufzeichnung aller Transformatoreinheiten führte.

Durch den Einsatz des All-in-one-Testers Transformer DC Resistance and Turns Ratio 2 in 1 Tester können sowohl Wicklungs-Gleichstromwiderstands- als auch Windungsverhältnis- und Vektorgruppentests mit einem Gerät durchgeführt werden. Nach ordnungsgemäßer Erdung und Leitungsinstallation erfassen die Techniker die Widerstandswerte der dreiphasigen Wicklungen, bewerten die Phasenbalance und fahren dann mit der Überprüfung des Windungsverhältnisses und der Vektorgruppe fort, ohne die Testkabel neu zu verlegen.

Während einer Wartungsaufgabe zeigte der DC-Widerstandsausgang eine abnormale Phasenabweichung unter einer bestimmten Stufenposition an. Anschließend nutzte das Team die integrierte TTR-Funktion, um die Stufeneinstellung und die Verbindungsgruppe zu überprüfen und die Ursache für einen fehlerhaften Stufenschalterkontakt zu lokalisieren. Gedruckte Ausdrucke und auf USB gespeicherte digitale Aufzeichnungen wurden direkt den offiziellen Wartungsberichten beigefügt.

Durch die Einführung dieses kombinierten Testers wurden die Arbeitsstunden für die Einrichtung vor Ort reduziert, die Konsistenz der Cross-Test-Daten verbessert und die gesamten Arbeitsabläufe bei der Transformatorinspektion für Außendiensttechniker reibungsloser gestaltet.

FAQ

F1: Wofür wird dieser Tester verwendet?

A1: Es führt die Messung des Gleichstromwiderstands der Transformatorwicklung zusammen mit der Überprüfung des Transformatorwindungsverhältnisses und der Vektorgruppe durch.

F2: Kann dieser Tester den Dreiphasenwiderstand gleichzeitig testen?

A2: Ja. Es unterstützt die gleichzeitige dreiphasige DC-Widerstandsprüfung und bietet wählbare Strombereiche von 10 A, 5 A und 1 A.

F3: Wie hoch ist der maximale DC-Widerstandsprüfstrom?

A3: Für die Prüfung des DC-Widerstands einzelner Phasen beträgt der maximale Prüfstrom 20 A.

F4: Wie hoch ist die Genauigkeit der Gleichstromwiderstandsmessung?

A4: Das offizielle Handbuch spezifiziert die Messgenauigkeit der Klasse 0,2 mit einer Leseauflösung von 0,1 μΩ.

F5: Wie groß ist der Messbereich des Wandlerverhältnisses?

A5: Der Messbereich des Windungsverhältnisses reicht von 1 bis 10.000.

F6: Kann es eine Transformator-Vektorgruppe messen?

A6: Ja. Es identifiziert Transformatorverbindungsgruppen und unterstützt gängige Konfigurationen, einschließlich YY, YD, DD und DY, wie in der Benutzerdokumentation aufgeführt.

F7: Wie schnell ist der Verhältnistest?

A7: Laut Produkthandbuch kann der Test des einphasigen Windungsverhältnisses innerhalb von etwa 15 Sekunden abgeschlossen werden.

F8: Unterstützt es das Drucken und Exportieren von Daten?

A8: Ja. Dieser Tester verfügt über einen integrierten Mikrodrucker und einen USB-Speicher für die externe Archivierung der Testergebnisse.

F9: Welche Kommunikationsschnittstellen sind enthalten?

A9: Hardware-Schnittstellen enthalten isolierte RS232-, Bluetooth- und interne RS485-Buskommunikation.

F10: Welche Sicherheitsvorkehrungen sind enthalten?

A10: Zu den Schutzmechanismen gehören ein Gegen-EMF-Schutz für DC-Widerstandsprüfungen, eine Hoch-Niederspannungs-Verpolungserkennung sowie ein Kurzschluss- und Windungsfehleralarm während der Verhältnismessung.

Weshine-Vorteile

Weshine Electric liefert professionelle Transformatorprüfinstrumente und elektrische Diagnosegeräte für Versorgungsunternehmen, Transformatorhersteller, Umspannwerke, Außendienstmitarbeiter, Reparaturwerkstätten und industrielle Wartungsteams.

Für diesen 2-in-1-TTR-Tester für Gleichstromwiderstand und Übersetzungsverhältnis von Prüftransformatoren unterstützt Weshine Kunden weltweit mit Beratung bei der Modellauswahl, praktischer Anleitung zu Prüfmethoden, Bestätigung technischer Parameter, projektbereiter Dokumentation und umfassendem Kundendienst.

Die Prüfung von Transformatoren erfordert eine fehlerfreie Verkabelung, eine stabile Niederwiderstandserfassung, eine genaue Verhältnisvalidierung und eine strenge Gefahrenkontrolle nach der DC-Widerstandsmessung. Dieser Tester vereint zwei unverzichtbare Transformatorinspektionsabläufe in einer Hardwareeinheit, die mit Touchscreen-Bedienung, automatischer Berechnung, Vor-Ort-Druck, Multimode-Datenspeicherung und vielfältigen Kommunikationsfunktionen ausgestattet ist.
