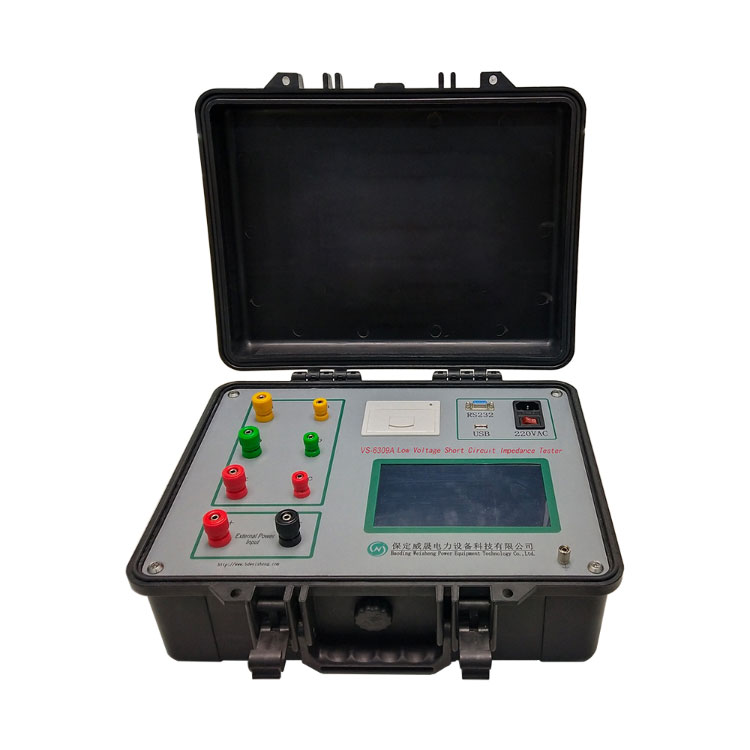

Weshine® Unterbrechungs- und Kurzschlusstest von Transformatoren, Transformator-LV-Kurzschluss-Impedanztester ist nicht mit einem externen Spannungsregler ausgestattet und übernimmt den primären Verbindungsmodus. Es beginnt mit der dreiphasigen Prüfung und berechnet automatisch den Prozentsatz des Impedanzfehlers, wenn der Parameter eingegeben wird, und liefert intuitive Ergebnisse. Dies ist ein Schnelltester, der Wicklungsverformungen von Transformatoren vor Ort erkennt.
Transformator Niederspannungs-Kurzschluss-ImpedanztesterforUnterbrechungs- und Kurzschlusstest des Transformators
Der automatische Niederspannungs-Kurzschlussimpedanztester für Transformatoren verfügt über zwei Testleistungsmodelle:
1. Interne Spannungsversorgung: Der Drehstromtrafotest kann mit einer Verdrahtung ohne externen Spannungsregler durchgeführt werden. Der Test ist einfach und für Vor-Ort-Tests geeignet.
2. Externe Stromversorgung: Legen Sie Teststrom über einen Spannungsregler an, der für Tests in Innenräumen geeignet ist.
Anzeige von Dreiphasenspannung, Dreiphasenstrom, Dreiphasenleistung, Dreiphasen-Kurzschlussimpedanz (Zk), Dreiphasen-Kurzschlussreaktanz (Xk), Dreiphasen-Kurzschlussinduktivität (Lk), Dreiphasen- Phasenkurzschluss-Impedanzspannung (Zke) und automatische Berechnung des Transformators Umgerechnet in Nenntemperatur, Nennstrom in Prozent Impedanzspannung und Prozentfehler von der Typenschildimpedanz. Es kann verwendet werden, um die Einphasenfehler von Dreiphasentransformatoren zu überprüfen.
DasUnterbrechungs- und Kurzschlusstest des Transformatorskann die Daten von drei einphasigen Messungen aufzeichnen und den prozentualen Fehler der Impedanzspannung und der Impedanzspannung des Transformators entsprechend den verschiedenen Anschlüssen des Transformators berechnen. Nachdem drei Einzelphasentests abgeschlossen sind, können die Berechnungsergebnisse der Dreiphasen-Kurzschlussimpedanz angezeigt werden. Die Testergebnisse werden automatisch konvertiert, mit Frequenzkorrektur, Temperaturkonvertierung und Stromkonvertierung, um die Vergleichbarkeit der Testdaten zu verbessern. VS-6309B hat Leerlauf- und Lasttestfunktionen.
PRODUKTINFORMATION |
|||
Produktname |
TRANSFORMATOR KURZSCHLUSS IMPEDANZPRÜFER |
||
Spannungsbereich |
15 V ~ 500 V |
Aktueller Bereich |
0,5A ~ 50A |
Funktionen |
Kurzschluss-Impedanztest, Nullsequenz-Impedanztest, Lasttest, Leerlauftest |
||
Typische Anwendung |
Hochspannungs-Leistungstransformatoren. |
||
Gewicht |
9,5 kg |
Zertifikate |
CE; EMV; LVD; ISO; IEC; |
Maße |
405mm*330mm*180mm |
Modellnummer |
VS-6309-Serie |
1. Messung der Einphasenimpedanz, Dreiphasenimpedanz, Nullimpedanz (Stern mit Neutralpunkt), Leerlauftestfunktion.
2. Zwei Stromversorgungsmodi: interne Stromversorgung und externer einphasiger Spannungsregler.
3. Der Spannungs- und Stromprüfbereich ist breit und die Präzision hoch.
4. Mit einem 7,0-Zoll-Touchscreen ist die Bedienung einfach.
5. Eingebauter Speicher mit großer Kapazität, der nicht leicht zu verlieren ist, kann 160 Datensätze speichern.
6. Eingebauter Hochgeschwindigkeits-Mikrothermodrucker, der Testdaten drucken kann.
7. Eingebaute hochpräzise Uhr, Echtzeitanzeigezeit.
8. Mit U-Disk-Speicherfunktion.
