Weshine® erfand den Megohm-Meter-Test mit CE-Zertifikat, hoher Qualität und Genauigkeit, erfunden und hergestellt nach nationalen Standards, komplette elektrische Testlösung verfügbar. Kontaktieren Sie uns für weitere Einzelheiten zum Megohm Meter Test von Weshine!
WeshineMegohm-Meter-Testmit digitaler und analoger Lichtbogenanzeige, konzipiert für die Hochspannungs-Isolationswiderstandsprüfung bei der Wartung und Instandhaltung von Kabeln, rotierenden Maschinen, Transformatoren, Schaltanlagen und industriellen Anwendungen.
DC-Isolationsprüfungen werden bei 250 V, 500 V, 1000 V, 2500 V, 5000 V durchgeführt. Der Messbereich des Isolationswiderstands beträgt 100 k Ω bis 1000 G Ω. Eine automatische Entladung für zu prüfende kapazitive Schaltungen wird bereitgestellt und die abklingende Spannung wird angezeigt.
Der Schutzanschluss kann verwendet werden, um die Auswirkungen von Oberflächenlecks und damit fehlerhafte Messungen bei der Durchführung von Isolationswiderstandsprüfungen zu minimieren.
Bei kapazitiven Testobjekten entlädt sich das Instrument automatisch über einen internen Widerstand und zeigt eine Spannung zwischen den Anschlüssen im Bereich von 30 V bis 600 V an, wobei höhere Spannungen durch „Hi“ angezeigt werden. Diese Funktion gibt nach dem Testen von reaktiven Lasten eine abfallende Spannungsanzeige. Wenn die Spannungsanzeige verschwindet, kann der Benutzer die Messleitungen sicher trennen.
WeshineMegohm-Meter-Testwird von acht 1,5 V IEC LR6 (AA) Zellen gespeist. Zu den Design-Sicherheitsfunktionen gehören eine Hochspannungs-Warnanzeige, eine externe Spannungsanzeige nach dem IR-Test, eine automatische Entladung von reaktiven Lasten und Messleitungen
Elektroisoliermaterialien verschlechtern sich mit der Zeit, was zu Ausfällen und kostspieligen Reparaturrechnungen führt. Isolationswiderstandsmessgeräte legen eine geregelte Gleichspannung an die Isolierung an und messen den Stromfluss durch sie, indem sie das Ohmsche Gesetz anwenden, um den Isolationswiderstand zu berechnen. Der Strom fließt, weil kein Isolationsmaterial perfekt ist.
Zu den Verwendungszwecken von IR-Testern gehören:
â
■ Installation von Geräten
■ Routinewartung
■ Problemlösungen
Die Isolationsprüfung mit Hochspannungsgleichstrom beeinflusst die Isolationspolarisation, sodass aufeinanderfolgende Prüfungen ohne vollständige Entladung des Prüflings zu unterschiedlichen Ergebnissen führen.
Es sollte darauf geachtet werden, immer denselben Prozess und dieselbe Technik zum Anschließen und Testen eines Isolators anzuwenden, um Trendergebnisse ermitteln zu können. Es ist wichtig, die Temperatur der Isolierung sowie die IR-Werte aufzuzeichnen
■ Kompaktes, robustes Isolationswiderstandsmessgerät
■ Einfache Bedienung und Auswahl des Spannungsbereichs
■ AC- und DC-Voltmeter (30 V - 600 V)
■ Vom Benutzer einstellbarer IR-Test-Timer (Standard 1 min), (max. 19 m 50 s)

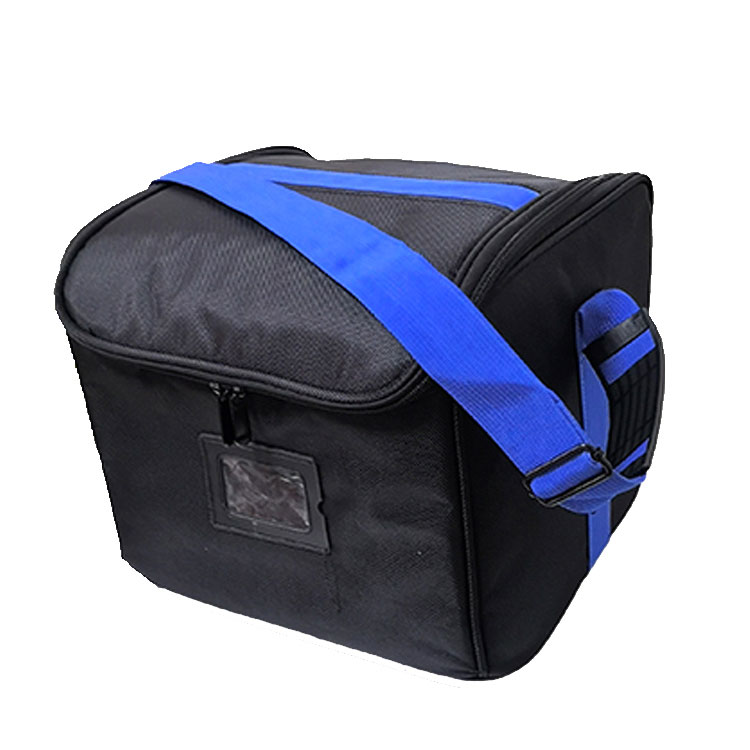

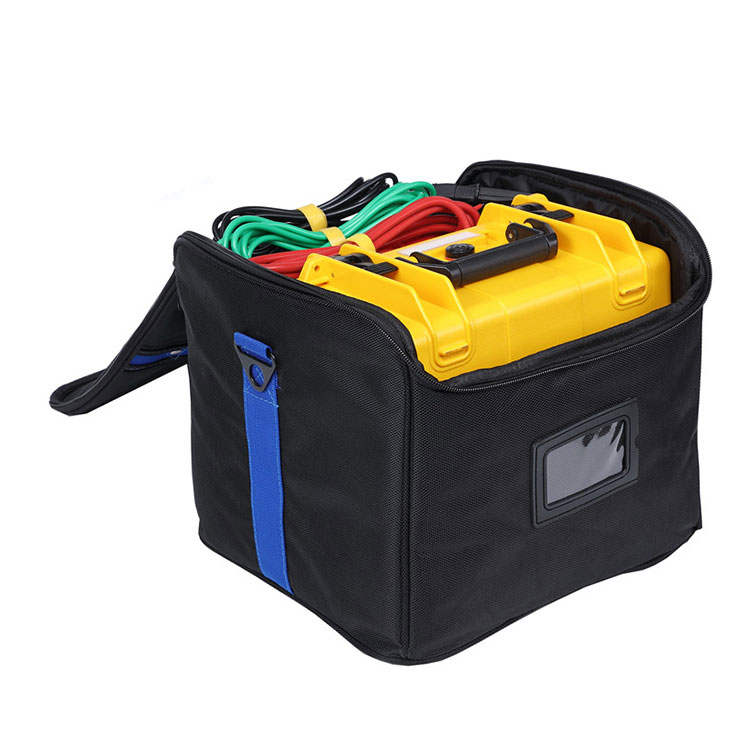

■ Weiche Tragetasche für Instrument und Kabel
■ Schnellstart und vollständige Bedienungsanleitung
■ Verriegelbare HV-isolierte Stecker für zusätzliche Sicherheit
■ Rollläden über den Klemmen verhindern das versehentliche Eindringen von Schmutz und anderen Gegenständen
Isolationsbereich |
0,1 MΩ bis 2 TΩ |
Nennprüfspannungen |
250 Volt, 500 Volt, 1000 Volt, 2500 Volt, 5000 Volt |
Genauigkeit der Klemmenspannung |
|
|
Prüfspannung |
|
â¥1000 V 0... 5% vom Nennwert Prüfspannung |
Isolationsgenauigkeit |
±5 % ±3 Stellen |
Kurzschlussspannung |
5mA ±0,5mA |
Voltmeter-Genauigkeit |
±2%rdg±3dgt |
Stromversorgung |
8 x LR6/AA-Batterien |
Betriebstemperaturbereich und Luftfeuchtigkeit |
|
|
- 20 °C bis 45 °C |
Feuchtigkeit |
80 % relative Luftfeuchtigkeit |
Lagertemperaturbereich und Luftfeuchtigkeit |
|
|
-20 °C bis 60 °C |
Sicherheitsschutz |
Isolierung Kat. III 600 V |
Notiz |
Servicefehler mit angegebenen Umgebungsgrenzen sind zweifach intrinsische Fehler |
EMV |
Entspricht IEC 61326-1:2013 |
Maße |
177 mm x 226 mm x 100 mm |
Gewicht |
1,9 kg (einschließlich Batterie) |
VS-3121
Der VS-3121Megohm-Meter-Testwurde für elektrische und industrielle Prüfanwendungen entwickelt, bei denen Betriebsspannungen über 1000 V und höhere Isolationsprüfspannungen erforderlich sind.
Im Gegensatz zum VS-3121A bietet der VS-3121 Festspannungsbereiche von 50 V, 100 V, 250 V, 500 V, 1000 V und 2500 V.
Geräte mit Betriebsspannungen über 1 kV erfordernMegohm-Meter-Tests bei Spannungen über 1 kV. Als Herzstück der Hochspannungsprüfung bieten unsere 5/10/15-kV-Geräte das höchste Maß an Qualitätsprüfung zusammen mit erstklassiger Sicherheit, Komfort und Tragbarkeit.
Für die vollständige Isolationsprüffähigkeit aller High-Capital
|

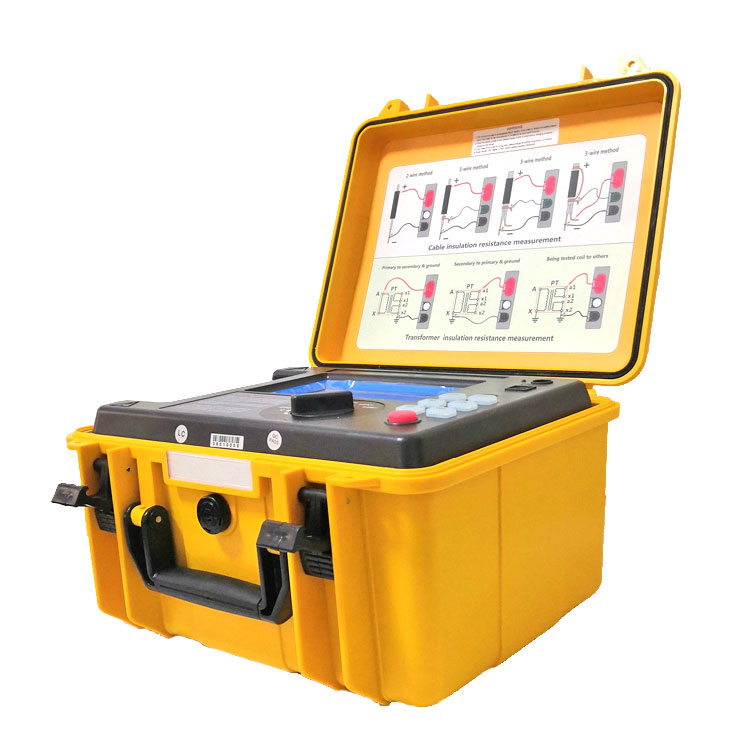

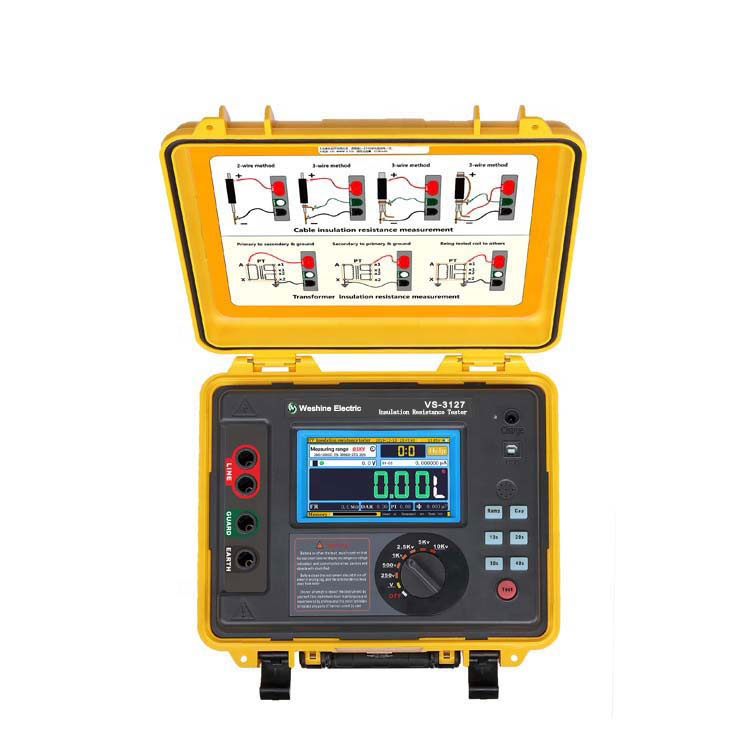

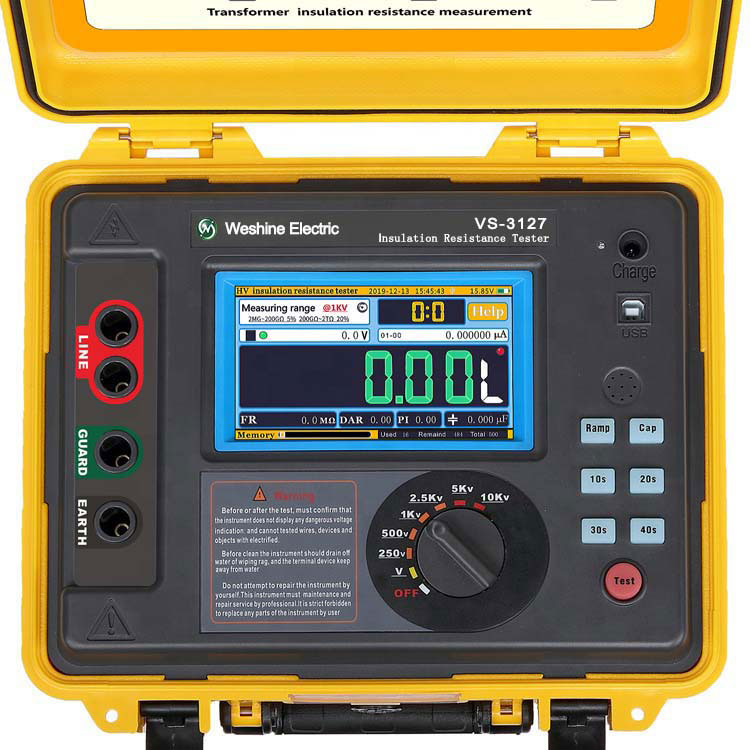

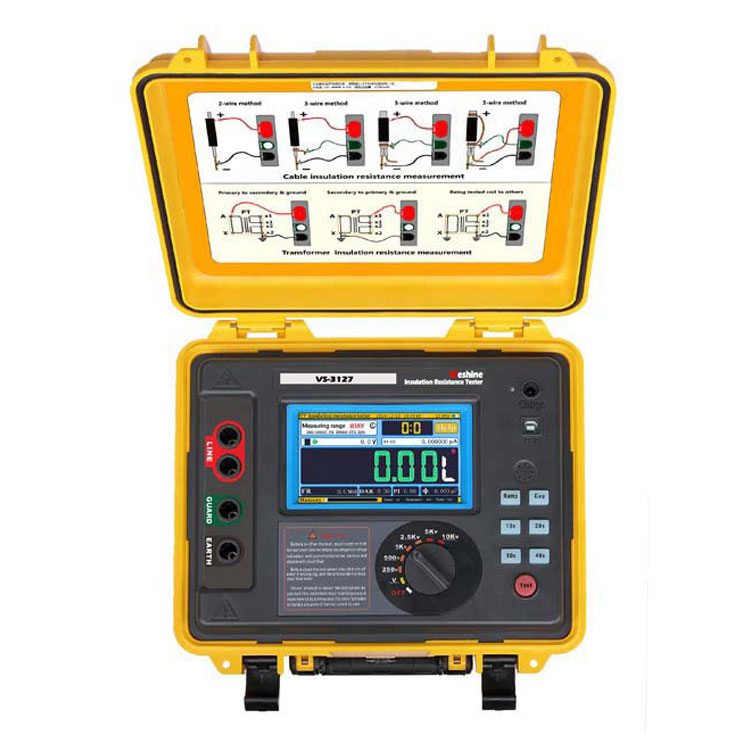

VS-3127 Der VS-3127Megohm-Meter-Testbietet die Möglichkeit, genaue Isolationswiderstandsmessungen bis zu einer Prüfspannung von 15 kV mit einem maximalen Widerstand von 30 TΩ durchzuführen. Die Genauigkeit der Widerstandsmessung beträgt ± 5 % von 1 MΩ bis 3 TΩ! Für Versorgungs- und Dienstleistungsunternehmen ist der VS-3127 ein Allround-Tester mit seiner Flexibilität und Zukunftssicherheit. Der Weshine VS-3127 wurde entwickelt, um überall dort zu funktionieren, wo Sie arbeiten. Ausgangsnennspannung max. Reichweite 7 Gänge (250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV). Maximaler Kurzschlussstrom 7mA Isolationswiderstandstest (IR), Polarisationsindextest (PI), Test des dielektrischen Absorptionsverhältnisses (DAR). Rampentestmodus (RAMP), gefilterter Widerstandstestmodus (FR). *Kapazitätstest (Cap.). Spannungsüberwachungsfunktion, automatische Überwachung der Live-Spannung des gemessenen
|
5 kV bis 15 kV verdreifachen den Prüfstrom – dies kann einen negativen Prüfstrom bei starkem Rauschen verhindern.
15 kV sind für Anlagen von 35.000 V bis 69.000 V basierend auf NETA ATS 2007 spezifiziert.
Motoren über 34.500 V sollten bei 15 kV basierend auf NETA ATS 2007 getestet werden.
Isolationsbereich |
0,1 MΩ bis 30 TΩ |
Nennprüfspannungen |
250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV |
Genauigkeit der Klemmenspannung |
|
|
ï¼5%ï½10%ï¼±10V |
Isolationsgenauigkeit |
1 MΩ bis 3 TΩ, ±5 % ±3 Stellen |
|
ï¼3 TΩ, ±20 % ±3 Stellen |
Kurzschlussspannung |
â¥7 mA ±0,5 mA |
Rampentestmodus |
±2%rdg±3dgt |
Stromversorgung |
Erhöhen Sie die voreingestellte Spannung, indem Sie mit 10 % abgestufter Größe der voreingestellten Spannung testen |
Betriebstemperaturbereich und Luftfeuchtigkeit |
|
|
- 20 °C bis 50 °C |
Feuchtigkeit |
80 % relative Luftfeuchtigkeit |
Lagertemperaturbereich und Luftfeuchtigkeit |
|
|
-25 °C bis 65 °C |
Spannungsprüfung |
AC/DC: 0Vï½1000V, Genauigkeit: ±5 % rdg ±3 V |
Kapazitätstest |
10nFï½25uF, Genauigkeit: ±10 % rdg ±10 nF |
Aktueller Test |
0,01nAï½7mA, Genauigkeit: ±5 % rdg ±0,5 nA |
Sicherheitsschutz |
Isolierung Kat. III 600 V |
Notiz |
Servicefehler mit angegebenen Umgebungsgrenzen sind zweifach intrinsische Fehler |
EMV |
Entspricht IEC 61326-1:2013 |
Maße |
280 mm x 260 mm x 160 mm |
Gewicht |
4,9 kg (einschließlich Batterie) |
Weshine verfügt über 8 Jahre Erfahrung speziell für den Umgang mit der kompletten Palette elektrischer Geräte. Derzeit hat Weshine verschiedene erfundenMegohm-Meter-Testfür jeden Schritt wie in Form gezeigt:
BESTELLINFORMATIONEN FÜRMegohm-Meter-TestS |
||||||
Katze. Nein. |
Maximale Prüfspannung |
Maximaler Testbereich |
IR/PI/DAR |
RAMPE |
FR |
Deckel. |
VS-3121 |
2,5 kV |
100 GΩ |
√ |
|
|
|
VS-3121A |
5,0 kV |
20 Té |
√ |
|
|
|
VS-3125 |
5,0 kV |
10 Té |
√ |
√ |
√ |
|
VS-3125A |
5,0 kV |
10 Té |
√ |
√ |
√ |
√ |
VS-3126 |
10,0 kV |
20 Té |
√ |
√ |
√ |
|
VS-3126A |
10,0 kV |
20 Té |
√ |
√ |
√ |
√ |
VS-3127 |
15,0 kV |
30 TΩ |
√ |
√ |
√ |
√ |
Basierend auf Lieferkettenproblemen: Bitte kontaktieren Sie Ihren bevorzugten autorisierten Weshine-Händler für aktuelle Preise und Lieferzeiten.
Wir glauben immer, dass der gesamte Erfolg unseres Unternehmens direkt mit der Qualität der von uns gelieferten Produkte zusammenhängt.Megohm-Meter-Testerfüllen die höchsten Qualitätsanforderungen, die in den Richtlinien ISO9001, ISO14000:14001 und unserem strengen Qualitätskontrollsystem festgelegt sind.
