Isolationstest des Transformators
  • Isolationstest des TransformatorsIsolationstest des Transformators
  • Isolationstest des TransformatorsIsolationstest des Transformators
  • Isolationstest des TransformatorsIsolationstest des Transformators
  • Isolationstest des TransformatorsIsolationstest des Transformators
  • Isolationstest des TransformatorsIsolationstest des Transformators
  • Isolationstest des TransformatorsIsolationstest des Transformators
  • Isolationstest des TransformatorsIsolationstest des Transformators

Isolationstest des Transformators

Weshine® erfand den Isolationstest von Transformatoren mit CE-Zertifikat, hoher Qualität und Genauigkeit, erfunden und hergestellt nach nationalen Standards, komplette elektrische Testlösung verfügbar. Kontaktieren Sie uns für weitere Einzelheiten zum Isolationstest des Transformators von Weshine!

Anfrage absenden    PDF Herunterladen

Produktbeschreibung





WeshineIsolationstest des Transformatorsmit digitaler und analoger Lichtbogenanzeige, konzipiert für die Hochspannungs-Isolationswiderstandsprüfung bei der Wartung und Instandhaltung von Kabeln, rotierenden Maschinen, Transformatoren, Schaltanlagen und industriellen Anwendungen.

DC-Isolationstests werden bei 250 V, 500 V, 1000 V, 2500 V, 5000 V durchgeführt. Der Messbereich des Isolationswiderstands beträgt 100 k Ω bis 1000 G Ω. Eine automatische Entladung für zu prüfende kapazitive Schaltungen wird bereitgestellt und die abklingende Spannung wird angezeigt.

Der Schutzanschluss kann verwendet werden, um die Auswirkungen von Oberflächenlecks und damit fehlerhafte Messungen bei der Durchführung von Isolationswiderstandsprüfungen zu minimieren.

Bei kapazitiven Testobjekten entlädt sich das Instrument automatisch über einen internen Widerstand und zeigt eine Spannung zwischen den Anschlüssen im Bereich von 30 V bis 600 V an, wobei höhere Spannungen durch „Hi“ angezeigt werden. Diese Funktion gibt nach dem Testen von reaktiven Lasten eine abfallende Spannungsanzeige. Wenn die Spannungsanzeige verschwindet, kann der Benutzer die Messleitungen sicher trennen.

WeshineIsolationstest des Transformatorswird von acht 1,5 V IEC LR6 (AA) Zellen gespeist. Zu den Design-Sicherheitsfunktionen gehören eine Hochspannungs-Warnanzeige, eine externe Spannungsanzeige nach dem IR-Test, eine automatische Entladung von reaktiven Lasten und Messleitungen



ANWENDUNG


Elektroisoliermaterialien verschlechtern sich mit der Zeit, was zu Ausfällen und kostspieligen Reparaturrechnungen führt. Isolationswiderstandsmessgeräte legen eine geregelte Gleichspannung an die Isolierung an und messen den Stromfluss durch sie, indem sie das Ohmsche Gesetz anwenden, um den Isolationswiderstand zu berechnen. Der Strom fließt, weil kein Isolationsmaterial perfekt ist.

Zu den Verwendungszwecken von IR-Testern gehören:

â

  Installation von Geräten

  Routinewartung

  Problemlösungen



Die Isolationsprüfung mit Hochspannungsgleichstrom beeinflusst die Isolationspolarisation, sodass aufeinanderfolgende Prüfungen ohne vollständige Entladung des Prüflings zu unterschiedlichen Ergebnissen führen.

Es sollte darauf geachtet werden, immer denselben Prozess und dieselbe Technik zum Anschließen und Testen eines Isolators anzuwenden, um Trendergebnisse ermitteln zu können. Es ist wichtig, die Temperatur der Isolierung sowie die IR-Werte aufzuzeichnen


EIGENSCHAFTEN UND VORTEILE


  Kompaktes, robustes Isolationswiderstandsmessgerät

  Einfache Bedienung und Auswahl des Spannungsbereichs

  AC- und DC-Voltmeter (30 V - 600 V)

  Vom Benutzer einstellbarer IR-Test-Timer (Standard 1 min), (max. 19 m 50 s)

  Weiche Tragetasche für Instrument und Kabel

  Schnellstart und vollständige Bedienungsanleitung

  Verriegelbare HV-isolierte Stecker für zusätzliche Sicherheit

  Rollläden über den Klemmen verhindern das versehentliche Eindringen von Schmutz und anderen Gegenständen


SPEZIFIKATIONEN


Isolationsbereich

0,1 MΩ bis 2 TΩ

Nennprüfspannungen

250 Volt, 500 Volt, 1000 Volt, 2500 Volt, 5000 Volt

Genauigkeit der Klemmenspannung



Prüfspannung



â¥1000 V 0... 5% vom Nennwert

Prüfspannung

Isolationsgenauigkeit

±5 % ±3 Stellen

Kurzschlussspannung

5mA ±0,5mA

Voltmeter-Genauigkeit

±2%rdg±3dgt

Stromversorgung

8 x LR6/AA-Batterien

Betriebstemperaturbereich und Luftfeuchtigkeit



- 20 °C bis 45 °C

Feuchtigkeit

80 % relative Luftfeuchtigkeit

Lagertemperaturbereich und Luftfeuchtigkeit



-20 °C bis 60 °C

Sicherheitsschutz

Isolierung Kat. III 600 V

Notiz

Servicefehler mit angegebenen Umgebungsgrenzen sind zweifach intrinsische Fehler

EMV

Entspricht IEC 61326-1:2013

Maße

177 mm x 226 mm x 100 mm

Gewicht

1,9 kg (einschließlich Batterie)


VS-3121


Der VS-3121Isolationstest des Transformatorswurde für elektrische und industrielle Prüfanwendungen entwickelt, bei denen Betriebsspannungen über 1000 V und höhere Isolationsprüfspannungen erforderlich sind.

Im Gegensatz zum VS-3121A bietet der VS-3121 Festspannungsbereiche von 50 V, 100 V, 250 V, 500 V, 1000 V und 2500 V.



Geräte mit Betriebsspannungen über 1 kV erfordernIsolationstest des Transformatorss bei Spannungen über 1 kV. Als Herzstück der Hochspannungsprüfung bieten unsere 5/10/15-kV-Geräte das höchste Maß an Qualitätsprüfung zusammen mit erstklassiger Sicherheit, Komfort und Tragbarkeit.

Für die vollständige Isolationsprüffähigkeit aller High-Capital





VS-3127

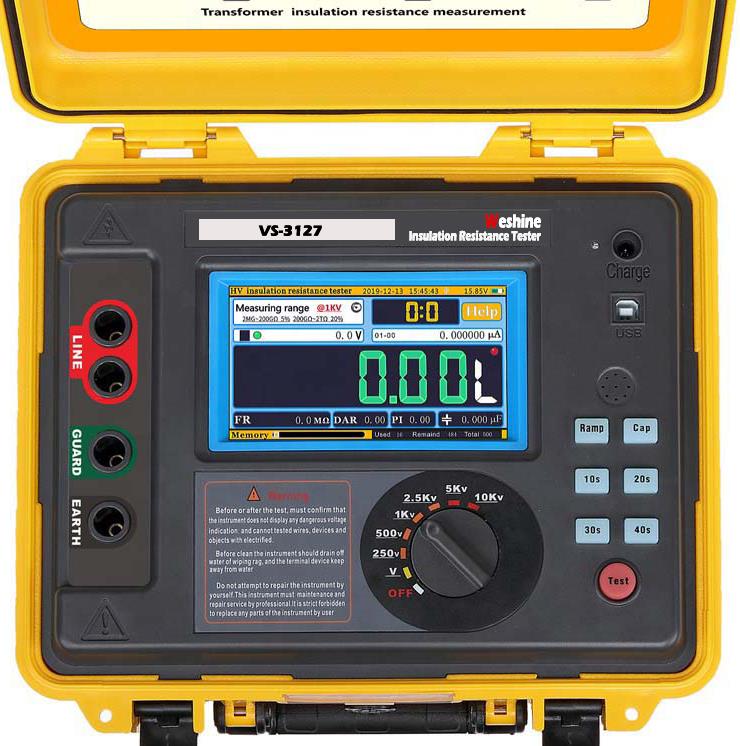

Der VS-3127Isolationstest des Transformatorsbietet die Möglichkeit, genaue Isolationswiderstandsmessungen bis zu einer Prüfspannung von 15 kV mit einem maximalen Widerstand von 30 TΩ durchzuführen. Die Genauigkeit der Widerstandsmessung beträgt ± 5 % von 1 MΩ bis 3 TΩ!

Für Versorgungs- und Dienstleistungsunternehmen ist der VS-3127 ein Allround-Tester mit seiner Flexibilität und Zukunftssicherheit. Der Weshine VS-3127 wurde entwickelt, um überall dort zu funktionieren, wo Sie arbeiten.

Ausgangsnennspannung max. Reichweite 7 Gänge (250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV).

Maximaler Kurzschlussstrom 7mA

Isolationswiderstandstest (IR), Polarisationsindextest (PI), Test des dielektrischen Absorptionsverhältnisses (DAR). Rampentestmodus (RAMP), gefilterter Widerstandstestmodus (FR). *Kapazitätstest (Cap.).

Spannungsüberwachungsfunktion, automatische Überwachung der Live-Spannung des gemessenen




WARUM BEI 15 KV PRÜFEN?



5 kV bis 15 kV verdreifachen den Prüfstrom – dies kann einen negativen Prüfstrom bei starkem Rauschen verhindern.

15 kV sind für Anlagen von 35.000 V bis 69.000 V basierend auf NETA ATS 2007 spezifiziert.

Motoren über 34.500 V sollten bei 15 kV basierend auf NETA ATS 2007 getestet werden.


SPEZIFIKATIONEN


Isolationsbereich

0,1 MΩ bis 30 TΩ

Nennprüfspannungen

250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV

Genauigkeit der Klemmenspannung



ï¼5%ï½10%ï¼±10V

Isolationsgenauigkeit

1 MΩ bis 3 TΩ, ±5 % ±3 Stellen



ï¼3 TΩ, ±20 % ±3 Stellen

Kurzschlussspannung

â¥7 mA ±0,5 mA

Rampentestmodus

±2%rdg±3dgt

Stromversorgung

Erhöhen Sie die voreingestellte Spannung, indem Sie mit 10 % abgestufter Größe der voreingestellten Spannung testen

Betriebstemperaturbereich und Luftfeuchtigkeit



- 20 °C bis 50 °C

Feuchtigkeit

80 % relative Luftfeuchtigkeit

Lagertemperaturbereich und Luftfeuchtigkeit



-25 °C bis 65 °C

Spannungstest

AC/DC: 0Vï½1000V,

Genauigkeit: ±5 % rdg ±3 V

Kapazitätstest

10nFï½25uF,

Genauigkeit: ±10 % rdg ±10 nF

Aktueller Test

0,01nAï½7mA,

Genauigkeit: ±5 % rdg ±0,5 nA

Sicherheitsschutz

Isolierung Kat. III 600 V

Notiz

Servicefehler mit angegebenen Umgebungsgrenzen sind zweifach intrinsische Fehler

EMV

Entspricht IEC 61326-1:2013

Maße

280 mm x 260 mm x 160 mm

Gewicht

4,9 kg (einschließlich Batterie)




Auswahl


Weshine verfügt über 8 Jahre Erfahrung speziell für den Umgang mit der kompletten Palette elektrischer Geräte. Derzeit hat Weshine verschiedene erfundenIsolationstest des Transformatorsfür jeden Schritt wie in Form gezeigt:


BESTELLINFORMATIONEN FÜRIsolationstest des TransformatorsS

Katze. Nein.

Maximale Prüfspannung

Maximaler Testbereich

IR/PI/DAR

RAMPE

FR

Deckel.

VS-3121

2,5 kV

100 GΩ







VS-3121A

5,0 kV

20 TΩ







VS-3125

5,0 kV

10 Té



VS-3125A

5,0 kV

10 Té

VS-3126

10,0 kV

20 TΩ



VS-3126A

10,0 kV

20 TΩ

VS-3127

15,0 kV

30 TΩ





Basierend auf Lieferkettenproblemen: Bitte kontaktieren Sie Ihren bevorzugten autorisierten Weshine-Händler für aktuelle Preise und Lieferzeiten.
