Produktbeschreibung

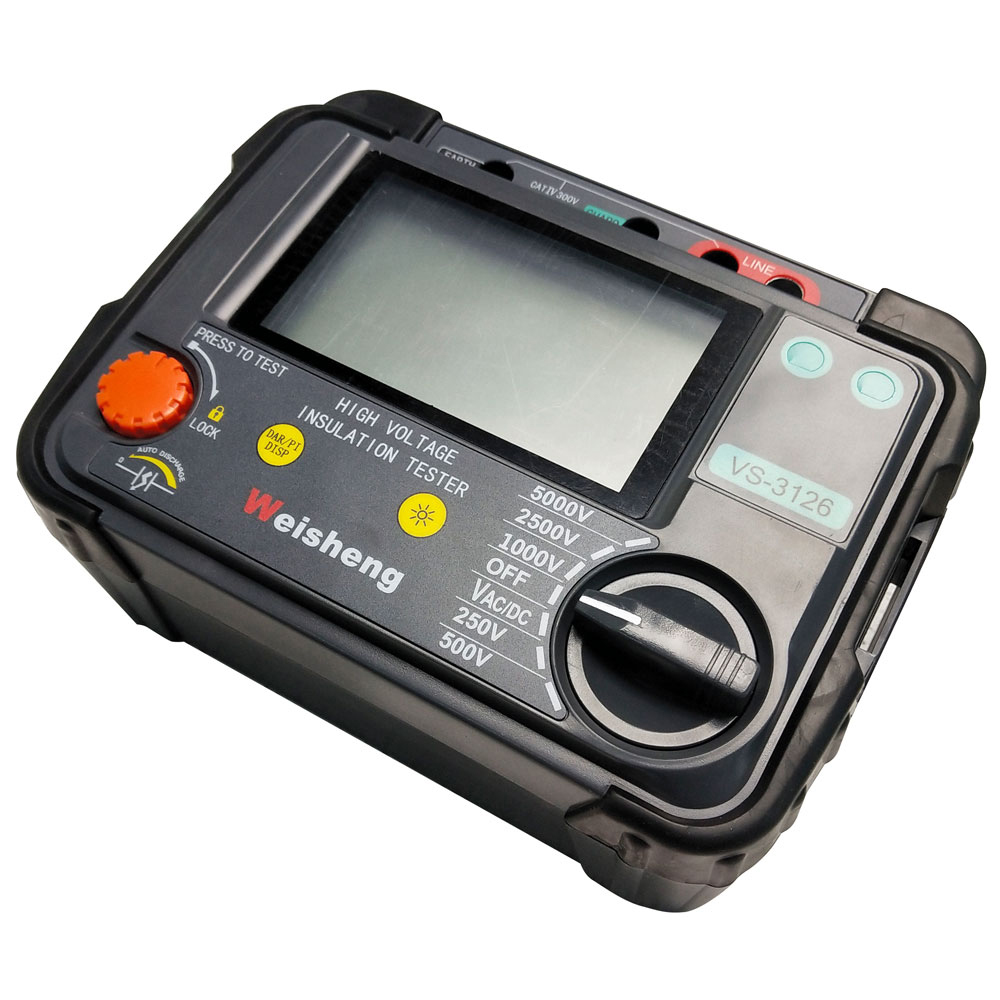

Weshine® VS-3126 ist batteriebetriebenIsolationswiderstandsmessgerätmit digitaler und analoger Lichtbogenanzeige, konzipiert für Hochspannungs-Isolationswiderstandsprüfungen bei der Wartung und Instandhaltung von Kabeln, rotierenden Maschinen, Transformatoren, Schaltanlagen und Industrieanwendungen.

DC-Isolationsprüfungen werden bei 250 V, 500 V, 1000 V, 2500 V, 5000 V durchgeführt. Der Messbereich des Isolationswiderstands beträgt 100 k Ω bis 1000 G Ω. Die automatische Entladung der zu testenden kapazitiven Schaltkreise erfolgt und die abfallende Spannung wird angezeigt.

Mit der Schutzklemme können die Auswirkungen von Oberflächenleckagen und damit Fehlmessungen bei der Durchführung von Isolationswiderstandsprüfungen minimiert werden.

Bei kapazitiven Prüfobjekten entlädt sich das Gerät automatisch über einen internen Widerstand und zeigt an den Anschlüssen eine Spannung im Bereich von 30 V bis 600 V an, wobei höhere Spannungen durch „Hi“ angezeigt werden. Diese Funktion zeigt nach der Prüfung von Blindlasten einen Spannungsabfall an. Wenn die Spannungsanzeige erlischt, kann der Benutzer die Prüfleitungen sicher abtrennen.

Der Weshine® VS-3126Isolationswiderstandsmessgerätwird mit acht 1,5-V-IEC-LR6-Zellen (AA) betrieben. Zu den Sicherheitsmerkmalen des Designs gehören Hochspannungswarnanzeige, externe Spannungsanzeige nach IR-Test, automatische Entladung von Blindlasten und Prüfleitungen

ANWENDUNG

Elektrische Isoliermaterialien verschlechtern sich mit der Zeit, was zu Ausfällen und kostspieligen Reparaturrechnungen führt. Isolationswiderstandsprüfer legen eine geregelte Gleichspannung an die Isolierung an und messen den Stromfluss durch sie. Dabei wenden sie das Ohmsche Gesetz an, um den Isolationswiderstand zu berechnen. Der Strom fließt, weil kein Isolationsmaterial perfekt ist.

Zu den Einsatzmöglichkeiten von IR-Testern gehören:

■ Produkttest und -qualifizierung

■ Installation von Geräten

■ Routinemäßige Wartung

■ Problemlösungen

Isolationsprüfungen mit Hochspannungsgleichstrom wirken sich auf die Isolationspolarisierung aus, sodass aufeinanderfolgende Prüfungen ohne vollständige Entladung des Prüflings zu unterschiedlichen Ergebnissen führen.

Es sollte darauf geachtet werden, immer den gleichen Prozess und die gleiche Technik zum Anschließen und Testen eines Isolators anzuwenden, um Trendergebnisse ermitteln zu können. Es ist wichtig, die Temperatur der Isolierung sowie die IR-Werte aufzuzeichnen

FUNKTIONEN UND VORTEILE

■ Kompaktes, robustes Isolationswiderstandsmessgerät

■ Einfache Bedienung und Auswahl des Spannungsbereichs

■ AC- und DC-Voltmeter (30 V – 600 V)

■ Vom Benutzer einstellbarer IR-Test-Timer (Standard 1 Minute), (max. 19 m 50 s)

■ Weiche Tragetasche für Instrument und Kabel

■ Schnellstart und vollständige Bedienungsanleitung

■ Verriegelbare HV-isolierte Stecker für zusätzliche Sicherheit

■ Rollläden an den Terminals verhindern das versehentliche Eindringen von Schmutz und anderen Gegenständen

SPEZIFIKATIONEN

Isolationsbereich	0,1 MΩ bis 2 TΩ
Nennprüfspannungen	250 V, 500 V, 1000 V, 2500 V, 5000 V
Genauigkeit der Klemmenspannung
	<1000 V 0...+10 % vom Nennwert Prüfspannung
	≥1000 V 0...+5 % vom Nennwert Prüfspannung
Isolationsgenauigkeit	±5 % ±3 Ziffern
Kurzschlussstrom	5 Zoll ± 0,5 Zoll
Genauigkeit des Voltmeters	±2 % v.M. ±3 dgt
Stromversorgung	8 x LR6/AA-Batterien
Betriebstemperaturbereich und Luftfeuchtigkeit
	- 20°C bis +45°C
Luftfeuchtigkeit	80 % relative Luftfeuchtigkeit
Lagertemperaturbereich und Luftfeuchtigkeit
	-20 °C bis +60 °C
Sicherheitsschutz	Isolierung Kat III 600 V
Notiz	Ein Servicefehler mit den angegebenen Umgebungsgrenzwerten ist doppelt so hoch wie der intrinsische Fehler
EMV	Entspricht IEC 61326-1:2013
Abmessungen	177 mm x 226 mm x 100 mm
Gewicht	1,9 kg (einschließlich Batterie)

VS-3126

Der VS-3126Isolationswiderstandsmessgerätwurde für elektrische und industrielle Prüfanwendungen entwickelt, bei denen Betriebsspannungen über 1000 V liegen und höhere Isolationsprüfspannungen erforderlich sind.

Im Gegensatz zum VS-3126 bietet der VS-3126 feste Spannungsbereiche von 50 V, 100 V, 250 V, 500 V, 1000 V und 2500 V.

Geräte mit Betriebsspannungen über 1 kV erfordern entsprechend höhere Prüfspannungen. Um den modernsten Testanforderungen vollständig gerecht zu werden, bietet Weshine eine Familie hochwertiger Produkte anIsolationswiderstandsmessgeräts bei Spannungen über 1 kV. Als Herzstück der Hochspannungsprüfung bieten unsere 5/10/15-kV-Geräte Prüfqualität auf höchstem Niveau sowie höchste Sicherheit, Komfort und Tragbarkeit.

Für die vollständige Isolationsprüfung aller hochkarätigen Geräte geht Weshine noch einen Schritt weiter! Der universelle Prüfstandard für rotierende Geräte, IEEE 43-2000, hat die Prüfspannungsempfehlung für Geräte mit einer Nennspannung von 12 kV und mehr auf 10 kV erhöht. Die vollständige Einhaltung dieser Norm kann mit nur einem Tester, unserem 10-kV-Modell, erreicht werden.

VS-3127

Der VS-3127Isolationswiderstandsmessgerätbietet die Möglichkeit, genaue Isolationswiderstandsmessungen bis zu einer Prüfspannung von 15 kV mit einem maximalen Widerstand von 30 TΩ durchzuführen. Die Genauigkeit der Widerstandsmessung beträgt ± 5 % von 1 MΩ bis 3 TΩ!

Für Versorgungs- und Dienstleistungsunternehmen ist der VS-3127 aufgrund seiner Flexibilität und Zukunftssicherheit ein Allround-Tester. Der Weshine VS-3127 ist so konzipiert, dass er überall dort funktioniert, wo Sie arbeiten.

Die maximale Ausgangsnennspannung erreicht 7 Gänge (250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV).

Maximaler Kurzschlussstrom 7 mA

Isolationswiderstandstest (IR), Polarisationsindextest (PI), dielektrischer Absorptionsverhältnistest (DAR). Rampentestmodus (RAMP), gefilterter Widerstandstestmodus (FR). *Kapazitätstest (Kap.).

Spannungsüberwachungsfunktion, die automatisch die Spannung der gemessenen Spannung überwacht

WARUM BEI 15 KV PRÜFEN?

5 kV bis 15 kV verdreifachen den Prüfstrom – dies kann einen negativen Prüfstrom bei starkem Rauschen verhindern.

15 kV sind für Anlagen von 35.000 V bis 69.000 V auf Basis von NETA ATS 2007 spezifiziert.

Motoren über 34.500 V sollten basierend auf NETA ATS 2007 bei 15 kV getestet werden.

SPEZIFIKATIONEN

Isolationsbereich	0,1 MΩ bis 30 TΩ
Nennprüfspannungen	250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV
Genauigkeit der Klemmenspannung
	(5 % bis 10 %) ± 10 V
Isolationsgenauigkeit	1 MΩ bis 3 TΩ, ±5 % ±3 Ziffern
	>3 TΩ, ±20 % ±3 Ziffern
Kurzschlussstrom	≥7 auf ± 0,5 mal
Rampentestmodus	±2 % v.M. ±3 dgt
Stromversorgung	Erhöhen Sie die voreingestellte Spannung, indem Sie mit einer um 10 % abgestuften Größe der voreingestellten Spannung testen
Betriebstemperaturbereich und Luftfeuchtigkeit
	- 20°C bis +50°C
Luftfeuchtigkeit	80 % relative Luftfeuchtigkeit
Lagertemperaturbereich und Luftfeuchtigkeit
	-25 °C bis +65 °C
Spannungstest	AC/DC: 0 V ~ 1000 V, Genauigkeit: ±5 % v.M. ±3 V
Kapazitätstest	10nF ~ 25uF, Genauigkeit: ±10 % v.M. ±10 nF
Aktueller Test	0,01 nA ~ 7 mA, Genauigkeit: ±5 % v.M. ±0,5 nA
Sicherheitsschutz	Isolierung Kat III 600 V
Notiz	Ein Servicefehler mit den angegebenen Umgebungsgrenzwerten ist doppelt so hoch wie der intrinsische Fehler
EMV	Entspricht IEC 61326-1:2013
Abmessungen	280 mm x 260 mm x 160 mm
Gewicht	4,9 kg (einschließlich Batterie)

Auswahl

Weshine verfügt über 8 Jahre Erfahrung speziell im Umgang mit der gesamten Palette elektrischer Geräte. Derzeit hat Weshine verschiedene erfundenIsolationswiderstandsmessgerätfür jeden Schritt wie folgt:

BESTELLINFORMATIONEN FÜRIsolationswiderstandsmessgerätS
Katze. NEIN.	Maximale Prüfspannung	Maximaler Testbereich	IR/PI/DAR	RAMPE	FR	Kappe.
VS-3121	2,5 kV	100 GΩ	√
VS-3121A	5,0 kV	20 TO	√
VS-3125	5,0 kV	10 BIS	√	√	√
VS-3125A	5,0 kV	10 BIS	√	√	√	√
VS-3126	10,0 kV	20 TO	√	√	√
VS-3126A	10,0 kV	20 TO	√	√	√	√
VS-3127	15,0 kV	30 TO	√	√	√	√

Aufgrund von Lieferkettenproblemen: Bitte kontaktieren Sie Ihren bevorzugten autorisierten Weshine-Händler für aktuelle Preise und Lieferzeiten.
