Hochstrom-Kontaktwiderstandstester mit Farb-Touchscreen

Als professioneller Hersteller in China möchte Weshine Ihnen einen hochwertigen Hochstrom-Kontaktwiderstandstester mit Farb-Touchscreen anbieten, bei dem es sich um ein verbessertes intelligentes Widerstandsmessgerät für die Kontaktprüfung von Hochspannungsgeräten handelt. Durch die Einspeisung eines großen Prüfstroms werden Störungen durch Oberflächenoxidationsschichten und instabile Kontaktpunkte entfernt, sodass Tester zuverlässige Messwerte für die Inspektion der Geräte vor der Wartung und Werksabnahmeprüfungen erhalten. Großeinkäufer können dieses Gerät für die Beschaffung aus einer Hand mit ihren kompletten Elektrotest-Werkzeugsätzen kombinieren.

Benutzer können einen einstellbaren Ausgangsstrom von 50 A bis 600 A auswählen, der den Testkriterien und Nennparametern verschiedener elektrischer Geräte entspricht. Der Hochstrom-Testmodus beurteilt den Kontaktzustand an Leistungsschaltern, GIS-Geräten, Trennschaltern, Sammelschienen und Kabelverbindungen genau – ein unverzichtbares Werkzeug für Fabrikinspektionsteams und Energietechnikunternehmen.

Dieser Hochstrom-Kontaktwiderstandstester mit Farb-Touchscreen verfügt über einen 7-Zoll-Industrie-Farb-Touchscreen mit einfach zu navigierendem Bedienfeld. Das Personal kann mit minimalem Schulungsaufwand schnell Ausgangsstrom, Testzeitpunkt, Systemsprache und Kommunikationsparameter auf dem Bildschirm einstellen, Testwellenformen in Echtzeit anzeigen und gespeicherte Daten verwalten. Es verkürzt die Einsatzzeit vor Ort für Ingenieurteams, die große Mengen an Geräteinspektionsarbeiten durchführen.

Ausgestattet mit einem großen integrierten wiederaufladbaren Lithium-Akku ermöglicht das Gerät vollständig tragbare Outdoor-Tests ohne Netzanschluss. Nach 500-A- oder 600-A-Hochstromtests löst es einen 10-sekündigen automatischen Kühlzyklus aus, um interne Leistungsmodule abzuschirmen, wodurch die Lebensdauer verlängert und die langfristigen Austauschkosten für Käufer mit häufigen Feldtestaufgaben gesenkt werden.

Es verfügt über mehrere Datenübertragungsmodi: drahtlose Bluetooth-Verbindung, RS232-Kabelverbindung, Export über USB-Flash-Laufwerk und lokale Speicherung. Bediener können Testaufzeichnungen direkt an der Maschine durchsuchen, speichern, exportieren oder löschen und so die Sortierung von Testberichten und die Anlagenverwaltung für Kraftwerksausschreibungsprojekte und Fabrikqualitätskontrollabteilungen beschleunigen.

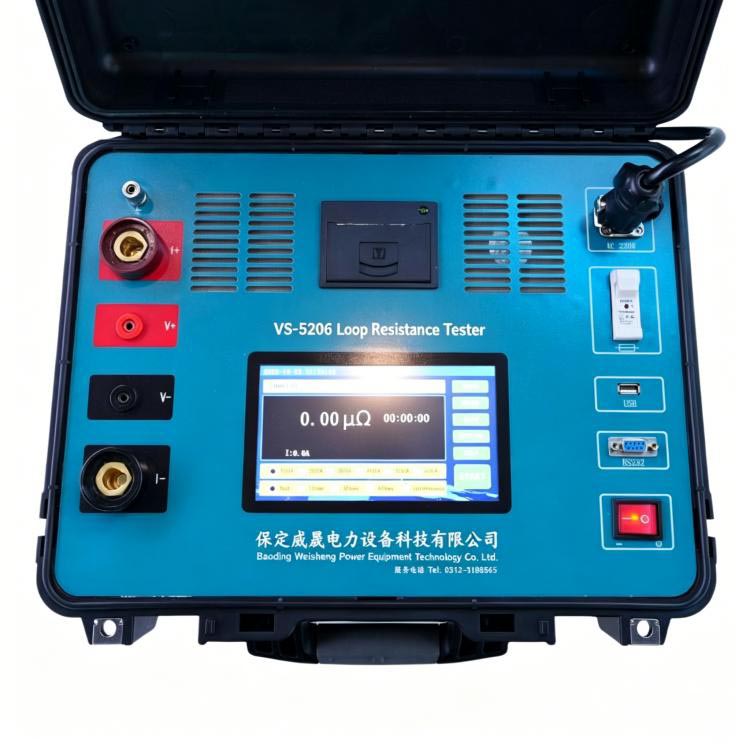

Der VS-5206 ist für raue Außeneinsätze konzipiert und vereint einen leistungsstarken Hochstromausgang, präzise digitale Messung, mehrschichtigen Sicherheitsschutz und ein langlebiges Gehäuse. Es liefert konsistente, zuverlässige Testergebnisse für die tägliche Gerätewartung, die Inbetriebnahme neuer Projekte und die Diagnose elektrischer Fehler, ideal für Großhandelsbestellungen von Elektrogerätehändlern und Energietechnikunternehmen.

Design von Sicherheits- und Klemmsystemen

weshine electric integriert drahtlose Klemmsensoren mit DC-Stromrichtungserkennungstechnologie.

Spezifikationen der Schlüsselklemme:

1、DC-Messbereich: 0 bis ±600A

2、Richtungsabhängige Installation (Vorwärtsstromausrichtung erforderlich)

3、Kalibrierungsunterstützung in den Systemeinstellungen

Sicherheitsregeln gewährleisten einen stabilen Betrieb:

1、Überlastung der Klemme außerhalb des zulässigen Bereichs kann zur Beschädigung des Sensors führen

2、Die korrekte Richtungsinstallation verbessert die Genauigkeit

3、Kalibrierungsfunktion gleicht Abweichungen aus

Merkmale

Maximal 600 A DC-Prüfstrom

Hochpräzise Kontaktwiderstandsmessung

Entwickelt für Leistungsschalter und GIS-Geräte

Mehrere wählbare Ausgangsströme

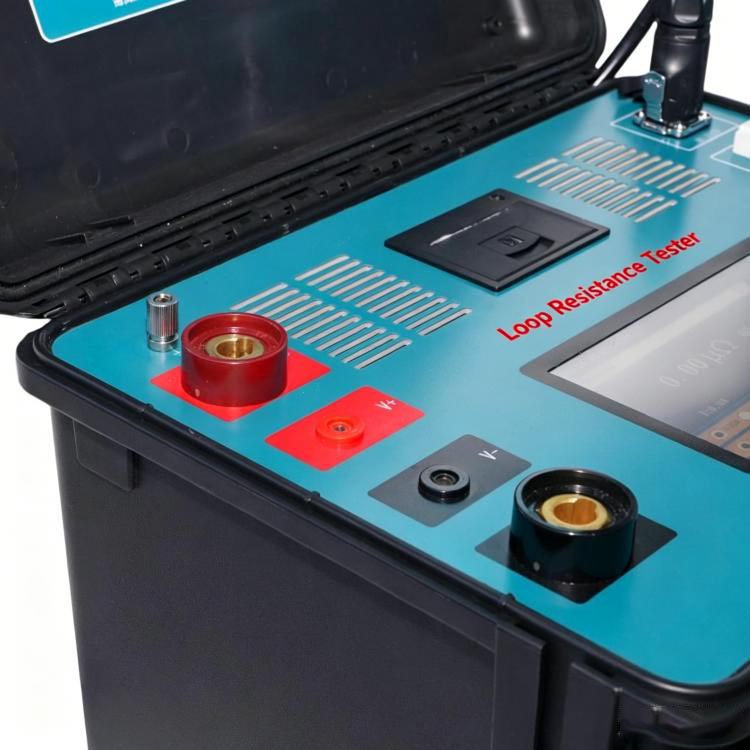

Vierleiter-Kelvin-Messtechnik

7-Zoll-Farb-Touchscreen-Display

Eingebauter wiederaufladbarer Lithium-Akku

Intelligente automatische Messung

Automatische Kühlung nach 500A/600A-Test

Bluetooth-Kommunikation

RS232-Kommunikationsschnittstelle

Datenexport über USB-Stick

Interne Speicherung der Testaufzeichnungen

Unterstützung für Chinesisch und Englisch

Einstellbare Kommunikationsparameter

Intelligentes Datenmanagement

Hohe Messstabilität

Kompaktes, tragbares Design

Geeignet für Feld- und Labortests

Mehrere Schutzfunktionen für sicheren Betrieb

Produktführer

So funktioniert der Hochstrom-Kontaktwiderstandstester mit Farb-Touchscreen

Dieser Tester speist über spezielle Stromleitungen einen stabilen hohen Gleichstrom in das Prüfobjekt ein und misst gleichzeitig den Spannungsabfall am Kontakt mithilfe separater Messleitungen. Durch die Nutzung des Kelvin-Messprinzips mit vier Anschlüssen eliminiert das Instrument den Leitungswiderstand und berechnet hochpräzise Kontaktwiderstandswerte.

Nachdem sich der ausgewählte Strom stabilisiert hat, führt der Tester automatisch die Messung durch und stoppt die Ausgabe nach Abschluss. Beim Betrieb mit 500 A oder 600 A aktiviert das Instrument vor der nächsten Messung automatisch einen Kühlzyklus, um die Systemzuverlässigkeit aufrechtzuerhalten.

Anwendungsszenarien

Energieversorger

Routinemäßige Wartung von Leistungsschaltern, Trennschaltern, GIS-Geräten und Umspannwerken.

Transformatorhersteller

Werksabnahmeprüfung und Überprüfung der elektrischen Verbindung.

Elektroinstallateure

Inbetriebnahme und Wartung von Mittel- und Hochspannungsanlagen.

Industrieanlagen

Inspektion von elektrischen Hochstromverbindungen und Sammelschienensystemen.

Prüflabore

Präzise Niederwiderstandsmessung und Gerätezertifizierung.

Anwendungen

1、Prüfung des Kontaktwiderstands des Leistungsschalters

2、Schleifenwiderstandsmessung

3、GIS-Schaltanlagenprüfung

4、Testen des Trennschalters

5、Testen des Sammelschienenverbindungswiderstands

6、Erdungsverbindungsmessung

7、Inspektion der elektrischen Hochstromanschlüsse

8、Factory Acceptance Test (FAT)

9, vorbeugende Wartung

10、Inbetriebnahme des Stromversorgungssystems

Weshine-Vorteile

Weshine Electric ist auf elektrische Hochspannungsprüfgeräte und intelligente Diagnoseinstrumente spezialisiert. Der Hochstrom-Kontaktwiderstandstester mit Farb-Touchscreen kombiniert Hochstromausgang, präzise Kelvin-Messtechnik, intelligente Touchscreen-Bedienung, fortschrittliche Kommunikationsschnittstellen und umfassende Datenverwaltungsfunktionen. Die Lösungen von Weshine wurden für Versorgungsunternehmen, Hersteller und Wartungsprofis entwickelt und bieten zuverlässige Kontaktwiderstandsprüfungen, die die Gerätezuverlässigkeit verbessern, Ausfallzeiten minimieren und die langfristige Anlagenverwaltung unterstützen.
