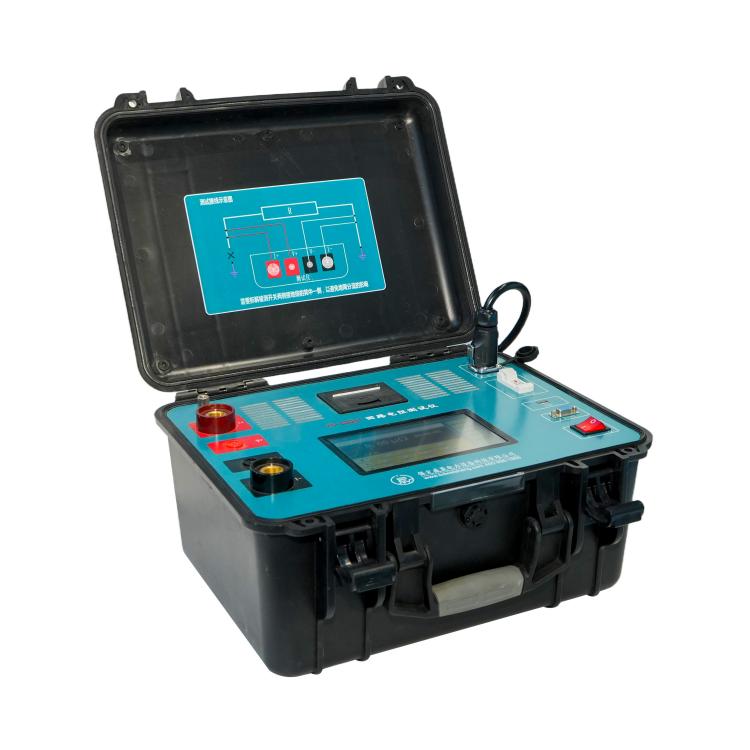

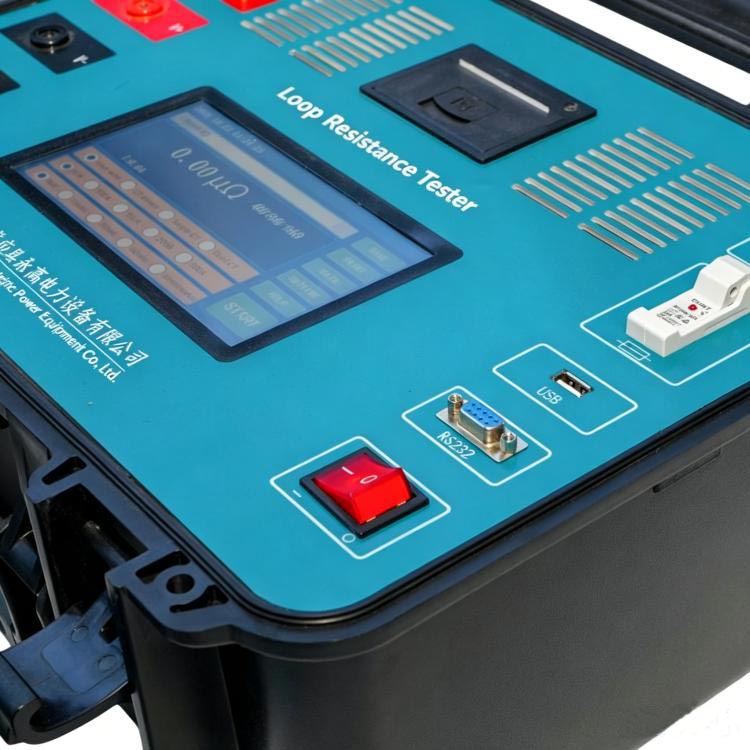

Desktop 300A Intelligenter Stromkreis-Widerstandstester

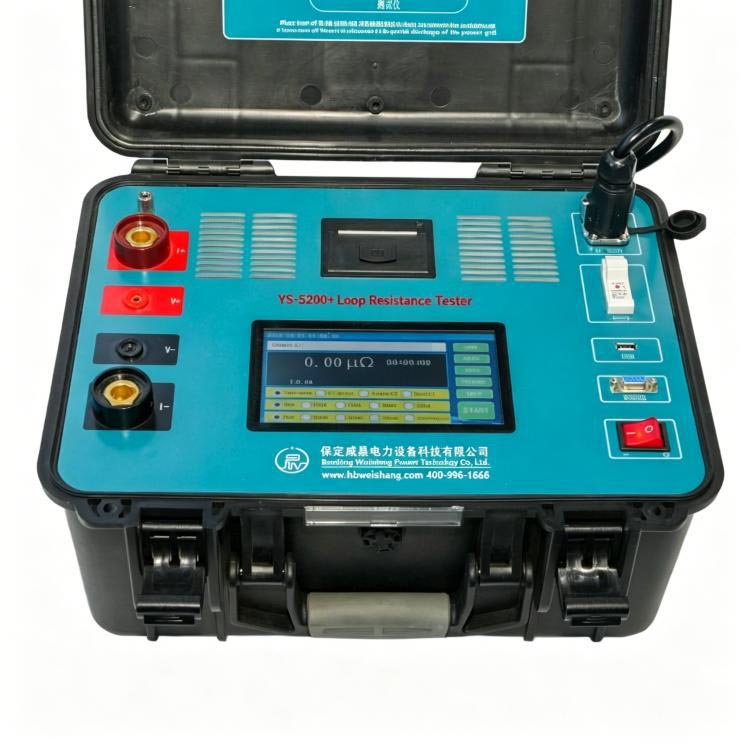

Der langlebige Desktop 300A Intelligent Circuit Resistance Tester von Weshine, einem professionellen Hersteller und Lieferanten in China, liefert präzise Mikroohm-Messwerte an Leistungsschaltern, Trennschaltern, Erdungsschaltern und Sammelschienenverbindungen, selbst wenn Ströme durch einzelne Schleifen oder mehrere parallele Zweige fließen.

Wir haben dieses Gerät nach DL/T845.4-2019 und den IEC-Vierleiter-Prüfstandards gebaut und erfüllen damit vollständig die Anforderungen der Industrie an die Hochstrom-Widerstandserkennung.

Im Inneren der Maschine befindet sich eine Hochleistungs-Konstantstromquelle gepaart mit Mehrkanal-Stromerfassungshardware. Diese Struktur sorgt dafür, dass der Ausgangsstrom konstant bleibt und die Spannungsabtastung genau ist, selbst wenn neben komplizierten parallelen Erdungsnetzen gearbeitet wird. Dies ist ein Hauptgrund dafür, dass Ingenieure Großaufträge für dieses Modell erteilen.

Grundlegende Messprinzipien

Der Desktop 300A Intelligent Circuit Resistance Tester basiert auf zwei Kernfunktionsmodulen:

1.Einstellbarer hoher Konstantstromausgang: 50A–300A

2.Drahtloser DC-Klemmsensor: 0~±600A Stromerfassung

Es berechnet den tatsächlichen Kontaktwiderstand basierend auf dem Ohmschen Gesetz: R = V / I₀

V = an den Kontaktpunkten festgestellter Spannungsabfall

I₀ = tatsächlicher Strom, der durch den getesteten Zweig fließt

Intelligente Testmodi (Kerninnovation)

weshine electric integriert vier erweiterte Testmodi, um unterschiedliche Feldbedingungen zu unterstützen:

1. Traditioneller Schaltungswiderstandsmodus

Benutzer müssen eine Seite des Erdungsnetzes trennen, um Shunt-Stromstörungen zu umgehen. Der Tester speist bis zu 300 A Gleichstrom und liest Spannungsabfalldaten. Dieser Modus erreicht die höchste Präzision und eignet sich gut für geplante Wartungsstandorte.

2. Clamp-Direktmessmodus

Es ist nicht erforderlich, Erdungsverbindungen zu demontieren. Die kabellose Zange verfolgt den Abzweigstrom I₀ in Echtzeit, dann berechnet die Maschine den Widerstand automatisch mit R=V/I₀. Highlights: Keine Demontagearbeiten, schnellere Feldtests, sicherere Wartung im Live-Bereich.

3. Einseitiger Shunt-Modus

Geeignet für parallele Erdungsanordnungen wie Schrankerdung und verteilte Erdungsnetze. Die Zange misst den Nebenschlussstrom I₂ und das Gerät berechnet den effektiven Prüfstrom mit I₀=I₁−I₂, bevor es den Widerstand berechnet. Es behebt Genauigkeitsfehler, die durch teilweise parallele Ströme verursacht werden.

4. Dual-Side-Shunt-Modus

Für große Erdungsnetze mit bidirektional geteilten Strömen in Umspannwerken. Zwei Klemmen erfassen die Zweigströme I21 und I22. Das System berechnet I₀=I₁−I21−I22, um echte Widerstandsdaten für Netzwerke mit mehreren Zweigen zu erhalten.

Design von Sicherheits- und Klemmsystemen

Die passenden Funkklemmen können die Gleichstromrichtung automatisch erkennen.

Spezifikationen der Schlüsselklemme:

1、DC-Testbereich: 0 bis ±600A

2、Muss für genaue Daten auf die korrekte Stromrichtung ausgerichtet sein

3、Eingebaute Kalibrierungsfunktion zum Ausgleich von Messabweichungen

Hinweise zur Betriebssicherheit:

1、Betreiben Sie die Zange nicht außerhalb ihres Messbereichs, um Schäden an der Hardware zu vermeiden

2、Montieren Sie die Klemmen entsprechend den Stromrichtungsmarkierungen, um die Messwerte zu stabilisieren

3、Führen Sie regelmäßig eine Kalibrierung durch, um Datenfehler zu reduzieren

Schritt-für-Schritt-Bedienungsanleitung

Dieser Desktop-Tester folgt Standard-Feldtest-Workflows für Hochstromszenarien.

Schritt 1: Systemvorbereitung

Stellen Sie sicher, dass das Gerät vollständig ausgeschaltet ist, die Erdungseinrichtung abgeschlossen ist und die Batterien der Zange vollständig geladen sind. Kunden, die große Mengen beschaffen, können zusammen mit dem Versand vollständige Betriebshandbücher erhalten.

Schritt 2: Verkabelungskonfiguration

I+ und I- werden an zwei Enden des Teststromkreises angeschlossen; V+ und V- werden an die inneren Spannungsabtastpunkte angeschlossen. Platzieren Sie Spannungstastköpfe immer innerhalb der Stromschleife, um Störungen durch den Leitungswiderstand auszuschließen.

Schritt 3: Modusauswahl

Wählen Sie einen Testmodus: traditioneller Demontagemodus, Klemmen-Direktmodus, Einzel-Shunt-Modus oder Dual-Shunt-Modus. Stellen Sie dann den Ausgangsstrom (50 A–300 A) und die Testdauer (Schnell / 10 s / 30 s / 60 s / Kontinuierlich) ein.

Schritt 4: Messvorgang

Die Maschine führt Stromanstieg, Stabilitätskontrolle, Echtzeit-Stromerfassung, Spannungsabtastung, Widerstandsberechnung und Temperaturkompensation automatisch und ohne manuelle Anpassung durch.

Schritt 5: Ergebnisanzeige

Der Bildschirm zeigt den Gesamtstrom I₁, die Abzweigklemmenströme (I₂ / I21 / I22), den Widerstandswert in Mikroohm, die Testzeit und den Stabilitätsstatus.

Schritt 6: Datenverwaltung

Bediener können Testprotokolle im lokalen Speicher speichern, Aufzeichnungen über FAT32-USB-Laufwerke exportieren, Berichte mit optionalen Druckmodulen drucken und jederzeit auf historische Testdaten zurückblicken.

Anwendungsszenarien

Dieser intelligente 300-A-Desktop-Widerstandstester für Stromkreise übernimmt Widerstandserkennungsaufgaben unter komplexen Erdungs- und starken elektromagnetischen Interferenzbedingungen und wird von Käufern aus den folgenden Sektoren häufig eingesetzt:

1、Große Umspannwerke

2、Stromerzeugungsanlagen

3、Industrielle Schaltanlagensysteme

4、Hochspannungsübertragungsanlagen

5、Erdungsnetze

Das System arbeitet zuverlässig unter:

1、Starke elektromagnetische Störungen

2、Parallele Stromverteilung

3、、Eingeschränkter Trennungszugriff

4、Kontinuierliche Wartungsarbeiten

Typische Testanwendungen

1、Kontaktwiderstandstest für Hochspannungs-Leistungsschalter

2、Fehlerprüfung der Erdungsnetze von Umspannwerken

3、Widerstandserkennung von Sammelschienen-Verbindungsstellen

4、Routinewartung für GIS/AIS-Schaltschränke

5、Qualitätsprüfung im Werk für die elektrische Ausrüstung von Kraftwerken

6、Bodensystemanalyse für Übertragungsnetze

7、Fehlerbehebung bei industriellen Stromverteilungssystemen

Weshine-Vorteile

Wir haben den Desktop 300A Intelligent Circuit Resistance Tester mit Multimode-Messarchitektur entwickelt, um knifflige Parallelstrom- und komplexe Erdungsprobleme in modernen Stromversorgungssystemen zu lösen. Die Prüfung der drahtlosen Klemme ohne Demontage verkürzt die Ausfallzeiten bei der Wartung und verbessert die Sicherheit vor Ort erheblich, was dazu führt, dass viele Elektrodienstleister langfristige Lieferverträge mit uns abschließen.

Mehrkanalige Echtzeit-Stromberechnungsalgorithmen gewährleisten genaue Widerstandswerte auch in Umgebungen mit paralleler Erdung. Der 300-A-Hochstromausgang baut Oxidschichten auf gealterten Kontaktflächen schnell ab und liefert so zuverlässigere Testergebnisse für verschlissene leitfähige Verbindungen. Die integrierte intelligente Wärmeregelung sorgt dafür, dass das Gerät auch bei längerer Hochstrombelastung stabil bleibt.

Benutzerfreundliche Industriedesign-Vorteile für Käufer:

1、Multi-Mode-intelligenter Betrieb

2、Visualisierte Echtzeit-Anzeige aktueller Daten

3、Vollständiger Satz automatischer Sicherheitsschutzfunktionen

4、Strukturierte Datenspeicherung und -export

Kontaktieren Sie sofort unser Vertriebsteam, um individuelle Angebote und vollständige technische Parameterdateien für Ihre Projektbeschaffung zu erhalten.
