100A DC Hand-Kontaktwiderstandstester

Als professioneller Hersteller von Kontaktwiderstandstests in China folgt der 100-A-Gleichstrom-Handkontaktwiderstandstester der Weshine-Fabrik der offiziellen Norm DL/T 845.4-2019 und ist maßgeschneidert für die Prüfung des Kontaktwiderstands an Hochspannungsschaltschränken und anderen leitenden Verbindungen mit niedrigem Widerstand. Es funktioniert auch gut für alle Hochstrom-Mikrowiderstandstestszenarien, die stabile und hochpräzise Messwerte erfordern.

Angetrieben von einem Hochgeschwindigkeits-Prozessorchip gibt die Maschine einen konstanten Gleichstrom von 100 A aus. Durch die starke Stromabgabe werden Störungen durch oxidierte Kontaktflächen oder Oberflächenschmutz minimiert, sodass Bediener die tatsächliche Kontaktqualität zuverlässig beurteilen können. Durch Widerstandsänderungen können Techniker lose Verbindungen, beschädigte Kontakte und Überhitzungsrisiken frühzeitig erkennen und so Geräteausfälle frühzeitig verhindern.

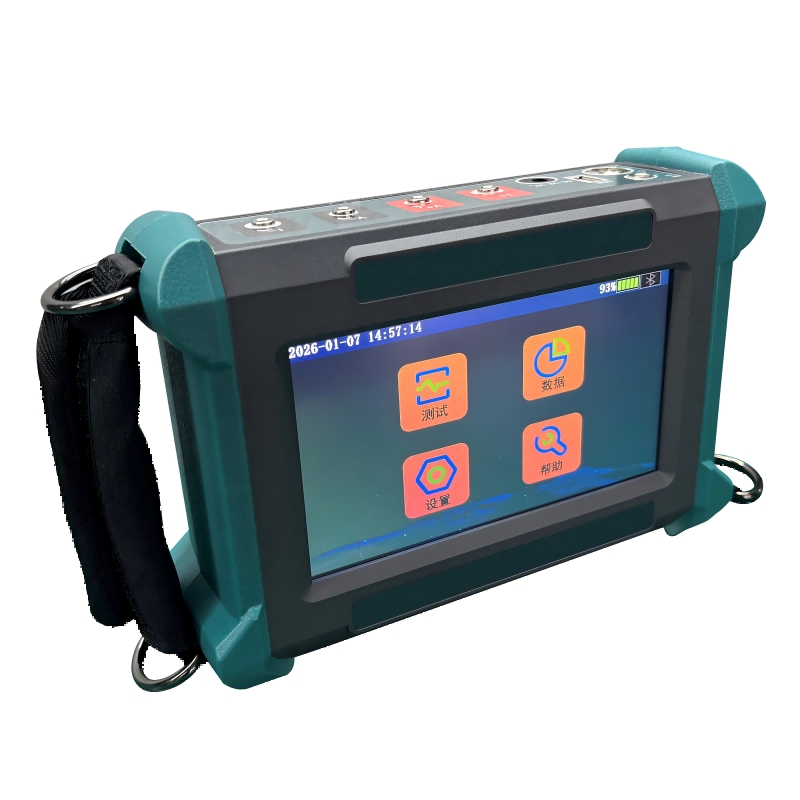

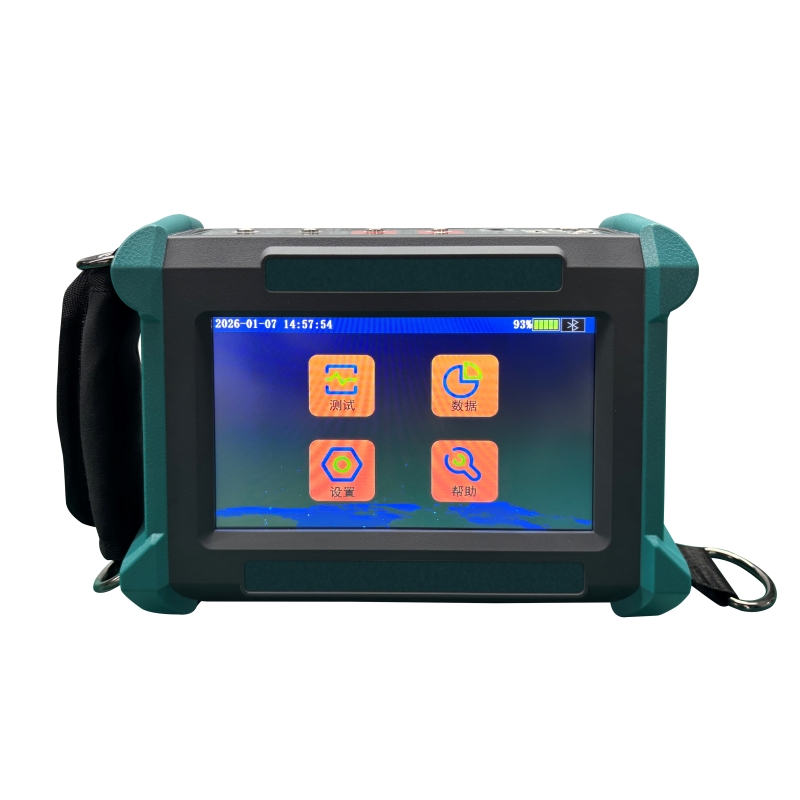

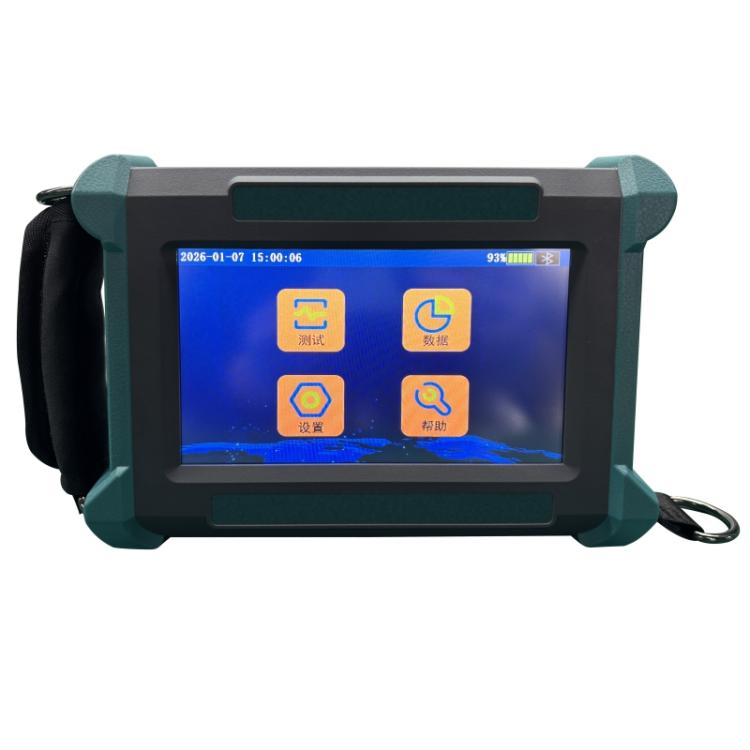

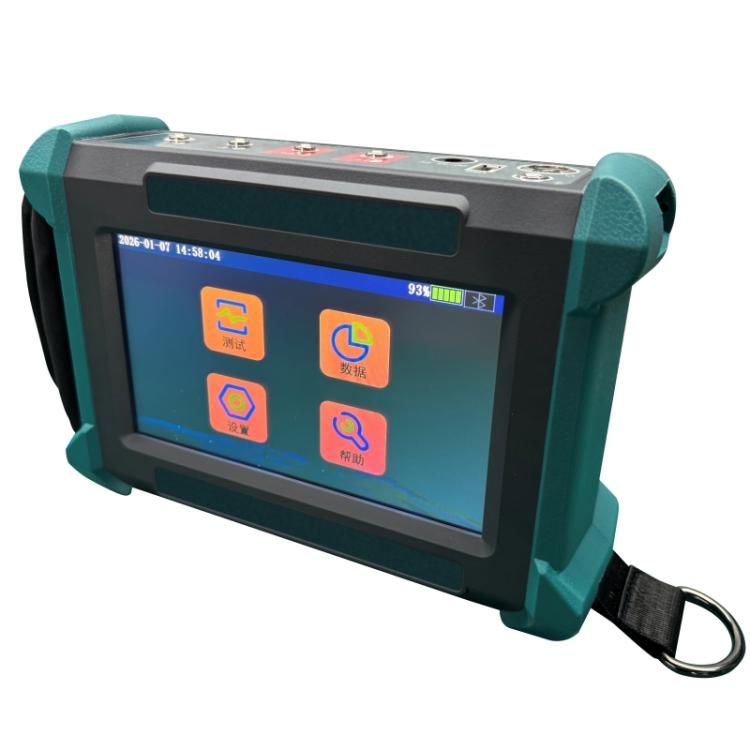

Es verfügt über einen hellen 7-Zoll-Farb-Touchscreen mit unkomplizierten grafischen Bedienelementen, der auch bei direkter Sonneneinstrahlung im Freien vollständig sichtbar ist. Bediener können Prüfstrom, Prüfdauer, Systemsprache und andere Einstellungen ohne komplizierte Vorgänge direkt am Touchpanel anpassen.

Um die Effizienz der Feldarbeit zu steigern, ist der 100-A-Gleichstrom-Handkontaktwiderstandstester mit einer integrierten Lithiumbatterie mit großer Kapazität ausgestattet. Für Feldtests sind keine externen Wechselstromversorgungen mehr erforderlich. Benutzer können auch aus mehreren Testdauern wählen, um den unterschiedlichen Testanforderungen vor Ort gerecht zu werden.

Der interne Speicher speichert bis zu 512 Gruppen von Testdaten und Sie können alle Aufzeichnungen auf ein USB-Flash-Laufwerk exportieren, um Inspektionsberichte bequem zu organisieren. Eine integrierte Echtzeituhr stempelt jeden Test mit genauen Zeitdaten und die Sprachübertragungsfunktion ruft die Testergebnisse direkt nach der Messung auf, was für zusätzlichen Komfort bei Arbeiten im Freien sorgt.

Der kompakte, robuste und einfach zu bedienende 100-A-Gleichstrom-Handkontaktwiderstandstester eignet sich für alle Aufgaben elektrischer Geräte: vorbeugende Wartung, Projektinbetriebnahme, Werksabnahme und tägliche Routineprüfungen.

Merkmale

1、Max. 100A DC-Teststromausgang

2、Leichter Handkörper für den Feldtransport

3、Ultrapräzise Mikro-Ohm-Füllstandsmessung

4、Entspricht dem Industriestandard DL/T 845.4-2019

5、7-Zoll-Farb-Touchscreen mit hoher Helligkeit

6、Klare Anzeige bei starker Sonneneinstrahlung

7、Integrierter wiederaufladbarer Lithium-Akku

8、Umschaltbare 50A / 100A-Testmodi

9、Einstellbare Testzeitoptionen

10、Minimale Auflösung bis zu 0,01 μΩ

11、Hochgeschwindigkeits-Digitalmessalgorithmus

12、Sprachansage für fertige Testdaten

13、Onboard-Echtzeituhrmodul

14、Lokale Speicherkapazität für 512 Testprotokolle

15、Unterstützung für den Datenexport von USB-Laufwerken

16、Zweisprachiges Menü: Chinesisch und Englisch

17、Automatischer Überstrom-Sicherheitsschutz

18、Kurzschlussschutzfunktion

19、Batterieüberhitzungsschutz

20、Schutz vor Tiefentladung der Batterie

21、Kleine Größe, geringes Gesamtgewicht

Produkthandbuch: Funktionsprinzip

Der 100-A-Gleichstrom-Handkontaktwiderstandstester verwendet die Vierdraht-Kelvin-Testmethode. Es speist einen stabilen Gleichstrom von 50 A oder 100 A in das Prüfstück ein und erfasst dann den Spannungsabfall an den Kontaktpunkten, um Widerstandswerte mit Mikro-Ohm-Präzision zu berechnen. Diese Methode schließt Störungen durch den Drahtwiderstand aus und gewährleistet so genaue Messwerte.

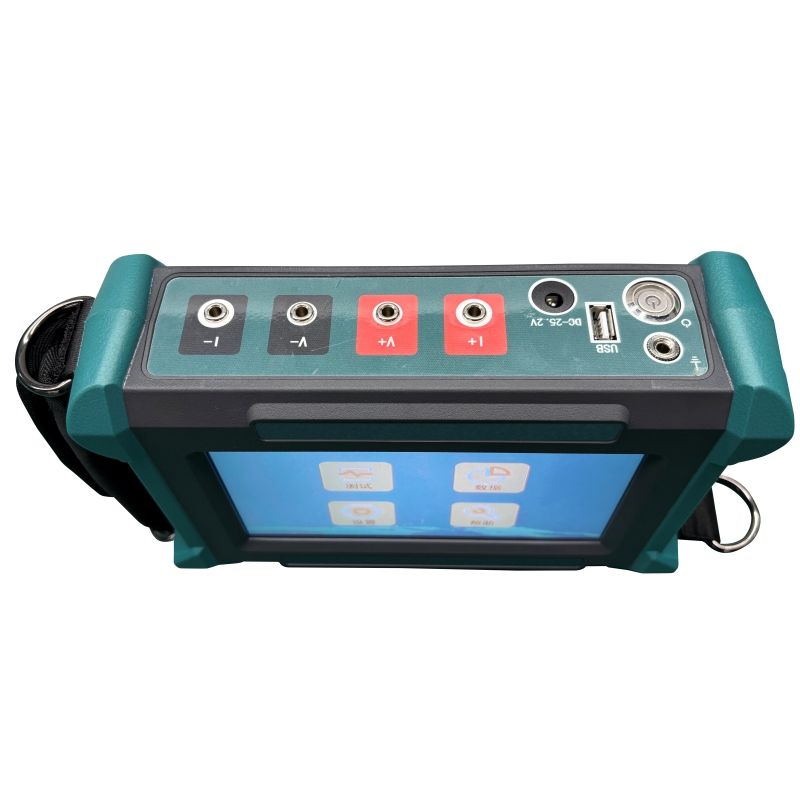

Die Bedienungsschritte sind einfach: Schließen Sie die Strom- und Spannungsmessleitungen an, wählen Sie Ihren Zielstrom und die Testzeit und tippen Sie dann auf „Start“. Sobald der Test abgeschlossen ist, zeigt der Bildschirm den Widerstandswert, den Ausgangsstrom und die Testdauer an. Die Ergebnisse werden automatisch ausgegeben und Benutzer können die Daten lokal speichern oder auf einen USB-Speicher exportieren.

Anwendungsszenarien

Energieversorger

Routinemäßige Wartung von Leistungsschaltern, Trennschaltern und Sammelschienenverbindungen.

Umspannwerke

Vorbeugende Prüfung von Hochspannungsschaltgeräten und Erdungsanschlüssen.

Transformatorhersteller

Qualitätskontrolle im Werk und Überprüfung des Kontaktwiderstands.

Industrielle Energiesysteme

Inspektion von elektrischen Verbindungen, Leitern und niederohmigen Verbindungen.

Anbieter von elektrischen Prüfdiensten

Feldprüfung und Inbetriebnahme elektrischer Geräte.

Anwendungen

1、Prüfung des Kontaktwiderstands des Hochspannungs-Leistungsschalters

2、Diagnose der GIS-Schaltanlagen-Kontaktpunkte

3. Elektrische Wartung und Inspektion des Kraftwerks

4、Vorbeugende Wartungsprogramme für Umspannwerke

5、Qualitätsprüfung der Herstellung elektrischer Geräte

6、Fehlerbehebung im Übertragungs- und Verteilungssystem

7、Überprüfung des Erdungsverbindungswiderstands

Weshine-Vorteile

Weshine Electric ist auf die Herstellung von Prüfgeräten für Kraftwerke und industrielle Energiesysteme spezialisiert. Der 100-A-Gleichstrom-Handkontaktwiderstandstester kombiniert Hochstromausgang, hochpräzise Mikro-Ohm-Prüfung, intuitive Touch-Bedienung, USB-Datenverwaltung und batteriebetriebenes tragbares Design und bietet so eine konsistente, effiziente Kontaktwiderstandsprüfung für Außendiensttechniker und Wartungspersonal. Unsere Testtools helfen Kunden dabei, die Stabilität ihrer Anlagen zu erhöhen, ungeplante Ausfallzeiten zu reduzieren und langfristige Anlagenverwaltungspläne zu optimieren.
