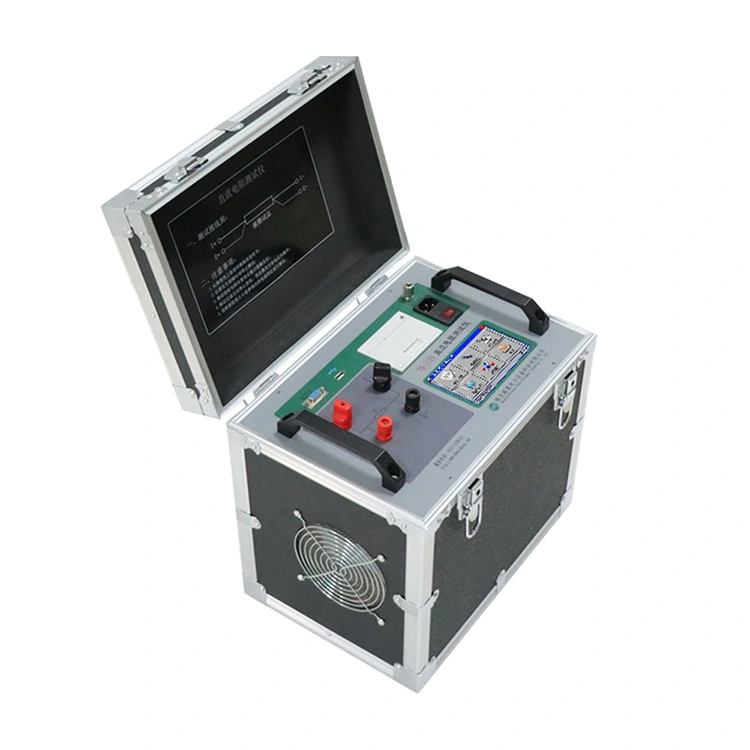

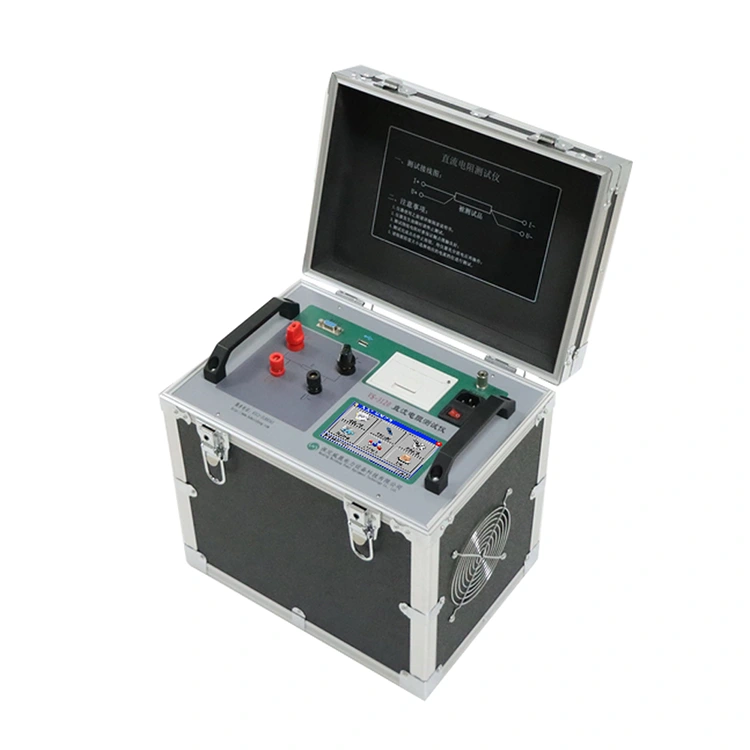

VS-3150 Einphasentransformator-DC-Widerstandstester: Kernfunktionen für Anlagen mit extrem hoher Kapazität

Im Bereich der Wartung elektrischer Anlagen mit extrem hoher Kapazität dient der DC-Widerstandstester VS-3150 für einphasige Transformatoren als spezialisierter Wicklungswiderstandstester für die Präzisionsmessung des DC-Widerstands in großen Transformatoren, Megamotoren und Hochspannungskabeln. Im Gegensatz zu generischen Wicklungswiderstandsmessgeräten oder einfachen Transformator-Wicklungswiderstandsprüfgeräten ist es für die Prüfanforderungen für niedrige Widerstände und hohe Ströme extrem großer elektrischer Infrastrukturen konzipiert und gewährleistet Genauigkeit und Zuverlässigkeit in kritischen Szenarien.

Die entscheidende Rolle der DC-Widerstandsprüfung für Anlagen mit extrem hoher Kapazität

Die DC-Widerstandsprüfung ist eine grundlegende vorbeugende Wartungsmaßnahme für Geräte mit extrem hoher Kapazität und ermöglicht die Erkennung latenter Fehler wie lose Anschlüsse, Wicklungsunregelmäßigkeiten, Stator-/Rotorverschleiß und Leiterkorrosion – Probleme, die katastrophale Ausfälle oder ungeplante Ausfallzeiten auslösen können. Herkömmlichen Wicklungswiderstandsmessgeräten fehlt die ausreichende Stromabgabe, um die Wicklungen von Großanlagen mit niedrigem Widerstand zu überwinden, während generische Wicklungswiderstandsprüfgeräte nicht in der Lage sind, winzige Widerstandsabweichungen (≤ 0,001 Ω) zu erfassen, die auf frühe Fehler hinweisen. Der VS-3150 füllt diese Lücke als spezieller Transformatorwicklungswiderstandstester für Szenarien mit extrem hoher Kapazität.

Kernanwendungen: Maßgeschneidert für sehr große elektrische Anlagen

1. Transformatorprüfung (≤50.000 kVA)

Der VS-3150 ist für Transformatoren unter 50.000 kVA optimiert – wie sie in der Energieerzeugung, der Schwerindustrie und in Übertragungssystemen üblich sind – und liefert einen Ausgangsstrom von bis zu 50 A, was eine genaue Messung von Wicklungen mit niedrigem Widerstand ermöglicht. Es erkennt subtile Anomalien (z. B. eine Phasenwiderstandsabweichung von 0,005 Ω), um Kurzschlüsse zwischen den Windungen oder Probleme mit der Anschlussverbindung zu erkennen und so hochwertige Transformatoranlagen zu schützen.

2. Megamotor-Tests

Als zuverlässiger Wicklungswiderstandstester unterstützt er die Präzisionsmessung des Stator-/Rotorwiderstands in sehr großen Motoren (z. B. Industriekompressoren, Förderbänder im Bergbau). Es erkennt frühzeitig Wicklungsschäden, die durch Überhitzung oder Isolationsverschleiß verursacht werden, ermöglicht so eine proaktive Wartung und vermeidet Unterbrechungen der Produktionslinie.

3. Hochspannungskabelprüfung

Der Tester berücksichtigt die Kabellänge (bis zu Meilen), den Spannungsgrad (220 kV–500 kV) und die Querschnittsfläche, um zuverlässige Widerstandsdaten zu liefern. Es erkennt Leiterkorrosion oder Isolationsschäden in ausgedehnten Kabelnetzen und gewährleistet so die Stabilität von Stromverteilungssystemen.

Technische Spezifikationen: Gewährleistung von Präzision und Haltbarkeit

1. Messleistung

Bereich und Auflösung: 50 A (50 μΩ–400 mΩ), 20 A (100 μΩ–1 Ω), mit einer Auflösung von bis zu 0,0001 μΩ, was die Erfassung von Widerstandsabweichungen im Mikromaßstab ermöglicht.

Genauigkeit: Klasse 0,2, gewährleistet zuverlässige Daten unter allen Betriebsbedingungen.

2. Umweltanpassungsfähigkeit

Funktioniert bei -10 °C bis 50 °C und ≤80 % relativer Luftfeuchtigkeit und widersteht extremen Temperaturen, Staub und Feuchtigkeit in Umspannwerken im Freien oder in Industrieumgebungen – übertrifft empfindliche Modelle mit Wicklungswiderstandsmessgeräten.

3. Aufbau und Portabilität

Robustes Gehäuse für industrielle Verschleißfestigkeit, gepaart mit einem kompakten, transportablen Design (überschaubares Gewicht/Größe) für Vor-Ort-Tests entfernter oder schwer zugänglicher Anlagen, wodurch feste Laboraufbauten überflüssig werden.

Hauptvorteile für Tests mit ultrahoher Kapazität

Spezialisiertes Design: Optimiert für ≤50.000-kVA-Transformatoren mit Multi-Szenario-Kompatibilität (Motoren/Kabel), sodass keine mehreren Spezialwerkzeuge erforderlich sind.

Kompromisslose Präzision: Eine Auflösung von 0,0001 μΩ und eine Genauigkeit der Klasse 0,2 stellen sicher, dass keine Frühfehler übersehen werden, wodurch Ausfallrisiken und Ausfallzeiten reduziert werden.

Betriebseffizienz: Intuitive Benutzeroberfläche und schnelle Testgeschwindigkeit minimieren die Einrichtungszeit, sodass Techniker mehrere Assets pro Schicht bearbeiten können.

Fazit: Ein strategisches Tool für die Wartung mit extrem hoher Kapazität

Der VS-3150 fungiert als spezieller Transformator-Wicklungswiderstandstester und vielseitiger Wicklungswiderstandstester für elektrische Anlagen mit extrem hoher Kapazität. Es vereint Hochstromausgang, Mikroauflösung und Umweltbeständigkeit, um den strengen Anforderungen der Energieerzeugungs-, Schwerindustrie- und Übertragungssektoren gerecht zu werden. Für Fachleute, die mit der Wartung kritischer, sehr großer elektrischer Infrastrukturen betraut sind, handelt es sich um eine strategische Investition, um Compliance, Zuverlässigkeit und unterbrechungsfreien Betrieb sicherzustellen.
