TDR-Kabelfehlerortungssystem: Wie funktioniert es und warum ist es für eine genaue Kabeldiagnose unerlässlich?

Das Auffinden von Fehlern in erdverlegten oder verkabelten Kabeln erforderte traditionell zerstörerische Methoden wie das Graben entlang der gesamten Länge oder das Durchschneiden des Kabels. Heute ist dieTDR-Kabelfehlerortungssystemändert dies völlig.Weshinebietet fortgeschritteneTDR-KabelfehlerortungssystemLösungen, die Fehlerstellen zerstörungsfrei lokalisieren. Die Kerntechnologie basiert auf der Zeitbereichsreflektometrie, die einen niederenergetischen Impuls durch das Kabel sendet und die Zeit misst, die zum Reflektieren vom Fehler benötigt wird.

Das Funktionsprinzip

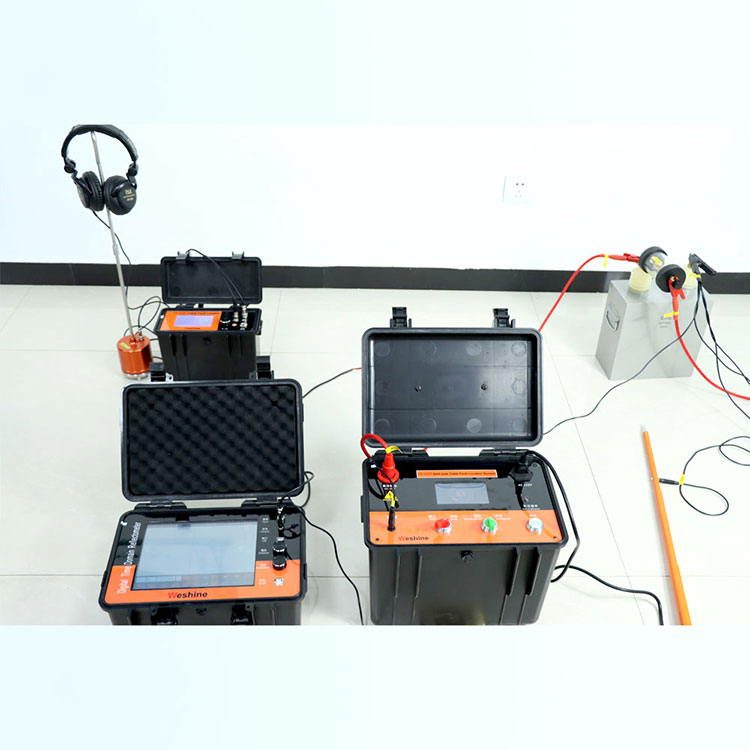

A TDR-KabelfehlerortungssystemFunktioniert wie Radar für Kabel. Es sendet einen kurzzeitigen Niederspannungsimpuls in das Kabel. Wenn der Impuls auf eine Impedanzänderung stößt – etwa einen offenen Stromkreis, einen Kurzschluss oder das Eindringen von Wasser –, wird ein Teil des Impulses zurückreflektiert. Das Gerät misst die Zeit zwischen Senden und Empfangen des Impulses. Unter Verwendung der bekannten Ausbreitungsgeschwindigkeit (Vp) für diesen Kabeltyp berechnet es die Entfernung zum Fehler mit der Formel: Entfernung = (Geschwindigkeit × Zeit) / 2.

Warum kein Schaden entsteht

Im Gegensatz zu Hochspannungsprüfgeräten, bei denen die Isolierung im Vordergrund steht, ist dasTDR-Kabelfehlerortungssystemverbraucht Energieniveaus, die weit unter der Spannungsfestigkeit des Kabels liegen. Es ist nicht erforderlich, hohen Strom einzuspeisen oder den Kabelmantel aufzubrechen. Aus Sicht des Kabels ist die Messung passiv – es wird nur ein kurzes Signal mit geringer Leistung angelegt.WeshineDie Technik stellt sicher, dass selbst sensible Daten- oder Kommunikationskabel während der Prüfung unversehrt bleiben.

Häufig gestellte Fragen (FAQs) zum TDR-Kabelfehlerortungsgerät

Frage 1: Kann ein TDR-Kabelfehlersuchgerät Fehler an stromführenden Kabeln finden?

Antwort:Ja, viele moderneTDR-KabelfehlerortungssystemEinheiten, auch solche ausWeshine, verfügen über integrierte Filter, die 50/60-Hz-Stromsignale blockieren. Dies ermöglicht Tests an stromführenden Niederspannungskabeln bis 400 V AC oder DC, ohne dass das Gerät oder das Kabel beschädigt wird. Aus Sicherheits- und Genauigkeitsgründen sollte das Kabel jedoch auf Hochspannungsleitungen spannungsfrei sein.

Frage 2: Welche Arten von Kabelfehlern kann ein TDR-Kabelfehlersuchgerät identifizieren, ohne das Kabel zu durchtrennen?

Antwort: A TDR-Kabelfehlerortungssystemkann offene Schaltkreise, Kurzschlüsse, Spleiße, eindringendes Wasser oder Feuchtigkeit, gequetschte Abschnitte und korrodierte Verbindungen identifizieren. Die Reflexionswellenform zeigt eine Auslenkung nach unten für einen kurzen Fehler und eine Auslenkung nach oben für einen offenen Fehler. Ohne zusätzliches Zubehör wie einen Hochspannungs-Lichtbogenreflexionsfilter können Widerstandsfehler mit sehr hohem Widerstand (über einigen hundert Ohm) nicht gemessen werden, Standardfehler mit niedrigem Widerstand lassen sich jedoch leicht lokalisieren.

Frage 3: Wie genau ist ein TDR-Kabelfehlerortungssystem für lange Kabel über 1 km?

Antwort:Die Genauigkeit hängt von der Einstellung der Ausbreitungsgeschwindigkeit (Vp) und der Zeitbasisgenauigkeit des Geräts ab. Hochwertige Einheiten wieWeshine TDR-KabelfehlerortungssystemErreichen Sie ±1 % der Reichweite oder ±0,5 Meter, je nachdem, welcher Wert größer ist. Bei einem 2 km langen Kabel bedeutet dies einen Fehler innerhalb von 20 Metern. Die Genauigkeit verbessert sich durch eine ordnungsgemäße Vp-Kalibrierung unter Verwendung einer bekannten Kabellänge. Umgebungsfaktoren wie Temperatur und Kabelalterung können Vp leicht beeinflussen, daher wird bei kritischen Messungen eine Neukalibrierung empfohlen.

Praktisches Anwendungsbeispiel

Um eine Fehlerentfernung zu messen, verbindet ein Bediener dieTDR-Kabelfehlerortungssysteman einen einzelnen Leiter und eine Abschirmung oder Erde anschließen. Das Gerät sendet automatisch Impulse und zeigt die reflektierte Wellenform an. Die Entfernung zur Störung wird direkt am Bildschirm abgelesen.WeshineDie Modelle verfügen über eine Ein-Knopf-Autokalibrierung und Fehlertyperkennung, wodurch Benutzerfehler und Testzeiten reduziert werden.
