Fällt Ihr Überspannungsableiter aufgrund interner Feuchtigkeit oder Oberflächenverschmutzung aus?

Ein allmählicher Anstieg des Leckstroms bedeutet nicht immer eineÜberspannungsableiterhat das Ende seiner Lebensdauer erreicht. In vielen Fällen kann derselbe abnormale Messwert auf zwei völlig unterschiedliche Ursachen zurückzuführen sein: Eindringen von Feuchtigkeit im Inneren oder Oberflächenverunreinigung. Obwohl sich beide Bedingungen auf die elektrische Leistung auswirken, erfordern sie unterschiedliche Wartungsstrategien. Eine falsche Ermittlung der Grundursache kann dazu führen, dass die Ausrüstung unnötig ausgetauscht wird oder, noch schlimmer, ein Ableiter, der sich verschlechtert, im Einsatz bleibt.

Bei Feldinspektionen erlebe ich häufig, dass Wartungsteams sich auf eine einzige Leckstrommessung verlassen, um den Zustand des Ableiters zu beurteilen. Dieser Ansatz erzählt selten die ganze Geschichte. Umgebungsbedingungen, Verschmutzung, Feuchtigkeit und sogar die Sauberkeit des Ableitergehäuses können die Messung beeinflussen. Ohne zusätzliche Tests ist es schwierig festzustellen, ob das Problem im Inneren des Ableiters oder nur an seiner Oberfläche liegt.

In diesem Leitfaden wird erläutert, wie zwischen interner Feuchtigkeit und Oberflächenverschmutzung unterschieden werden kann, welche Diagnosemethoden die zuverlässigsten Ergebnisse liefern und warum ein systematisches Testverfahren für eine genaue Wartung des Überspannungsableiters unerlässlich ist.

Die beiden häufigsten Fehlermodi verstehen

Eindringen von interner Feuchtigkeit

Interne Feuchtigkeit ist eine der schwerwiegendsten Fehlerursachen bei ZnO-Überspannungsableitern. Feuchtigkeit dringt normalerweise durch beschädigte Dichtungen, gerissene Gehäuse, alternde Dichtungen oder Herstellungsfehler ein, die mit der Zeit dazu führen, dass Wasserdampf in den Ableiter eindringt.

Sobald Feuchtigkeit die Metalloxid-Varistorblöcke (MOV) erreicht, beginnen sich die elektrischen Eigenschaften zu ändern. Der Leckstrom nimmt allmählich zu, der Isolationswiderstand nimmt ab und die thermische Stabilität verschlechtert sich. Wenn das Problem weiterhin besteht, kann es während eines Blitz- oder Schaltstoßes zu einem thermischen Durchgehen oder einem katastrophalen Ausfall des Ableiters kommen.

Im Gegensatz zu Oberflächenverunreinigungen kann innere Feuchtigkeit nicht durch routinemäßige Reinigung entfernt werden. Der Verschleiß tritt innerhalb des abgedichteten Gehäuses auf und erfordert im Allgemeinen eine Reparatur oder einen Austausch des Ableiters.

Typische Ursachen sind:

· Beschädigte Dichtungsringe

· Schlechte Abdichtung während der Herstellung

· Mechanische Einwirkung während des Transports

· Alternde Polymerdichtungen

· Langfristige Einwirkung feuchter Umgebungen

· Wassereinbruch nach Gehäuseschaden

Da sich diese Defekte intern entwickeln, bleiben sie bei routinemäßigen Sichtkontrollen oft unsichtbar.

Oberflächenkontamination

Oberflächenverschmutzung wirkt sich auf ganz andere Weise auf den Ableiter aus.

Anstatt das interne Isolationssystem zu verändern, entsteht durch Verunreinigungen eine leitfähige Schicht auf der Außenfläche des Gehäuses. Staub, Industrieverschmutzung, Salzablagerungen, Zementpartikel und chemische Rückstände nehmen Feuchtigkeit aus der Luft auf und erhöhen die Oberflächenleitfähigkeit.

Wenn die Luftfeuchtigkeit steigt, beginnt der Leckstrom durch das verunreinigte Gehäuse zu fließen und nicht durch die Innenisolierung.

In schweren Fällen kann dieser Zustand zu Folgendem führen:

· Oberflächenleckstromdrift

· Trockenband-Lichtbogenbildung

· Oberflächenverfolgung

· Umweltverschmutzungsüberschlag

· Vorübergehende Überhitzung

Glücklicherweise ist diese Art von Problem oft reversibel. Durch eine ordnungsgemäße Reinigung wird der Leckstrom normalerweise wieder auf sein normales Niveau gebracht.

Für Versorgungsunternehmen, die in Küstenregionen, Bergbauanlagen, Zementwerken und der chemischen Industrie tätig sind, ist eine Oberflächenverunreinigung oft eher ein routinemäßiges Wartungsproblem als ein Anzeichen für einen Ausfall des Ableiters.

Warum beide Fehler ähnlich aussehen

Ein Grund dafür, dass diese beiden Fehlerarten häufig verwechselt werden, besteht darin, dass sie bei Routinetests ähnliche elektrische Symptome hervorrufen.

Beide Bedingungen können Folgendes verursachen:

· Erhöhter Gesamtleckstrom

· Höherer Widerstandsstrom

· Anormale Betriebstemperatur

· Reduzierte Isolationsleistung

Wenn ich mich nur auf eine einzige Leckstrommessung verlasse, kann ich nicht sicher feststellen, welcher Fehler vorliegt.

Der Unterschied wird erst deutlicher, wenn mehrere Diagnosetechniken kombiniert werden, darunter visuelle Inspektion, Reinigung, Infrarot-Thermografie und historische Trendanalyse.

Wie man innere Feuchtigkeit von Oberflächenverschmutzung unterscheidet

Eine genaue Diagnose erfordert mehr als die Erfassung elektrischer Daten. Ich folge einer strukturierten Testsequenz, die nach und nach mögliche Ursachen beseitigt, bis das Grundproblem klar wird.

Schritt 1: Führen Sie eine gründliche Sichtprüfung durch

Jede Diagnose beginnt mit einer sorgfältigen visuellen Untersuchung.

Ich überprüfe den Ableiter auf:

· Rissiges Polymergehäuse

· Zerbrochenes Porzellan

· Beschädigte Endbeschläge

· Siegelverschlechterung

· Öl- oder Wasseraustritt

· Starke Staubansammlung

· Salzverunreinigung

· Vogelkot

· Industrielle Umweltverschmutzung

Sichtbare Dichtungsschäden verstärken sofort meinen Verdacht auf innere Feuchtigkeit, während eine starke äußere Verschmutzung normalerweise darauf hindeutet, dass Oberflächenlecks für abnormale Messungen verantwortlich sein könnten.

Während der Inspektion aufgenommene Fotos liefern zudem eine wertvolle Dokumentation für zukünftige Wartungsvergleiche.

Schritt 2: Vergleichen Sie den Leckstrom mit historischen Aufzeichnungen

Historische Daten liefern oft nützlichere Informationen als ein einzelnes Testergebnis.

JederÜberspannungsableiterentwickelt im Werkstest seinen eigenen elektrischen „Fingerabdruck“. Routinemäßige Wartungsmessungen können dann mit dieser Basislinie verglichen werden, um allmähliche Leistungsänderungen zu ermitteln.

Zum Beispiel:

· Ein stabiler Leckstrom über mehrere Jahre weist normalerweise auf eine gesunde interne Isolierung hin.

· Ein langsamer, aber kontinuierlicher Anstieg kann auf Feuchtigkeitseintritt oder Alterung hindeuten.

· Ein plötzlicher Anstieg in Zeiten starker Verschmutzung deutet häufig auf eine Oberflächenverunreinigung hin.

Die Trendanalyse hilft dabei, vorübergehende Umweltauswirkungen von dauerhaften internen Verschlechterungen zu unterscheiden.

Schritt 3: Reinigen Sie den Ableiter vor dem erneuten Test

Dies ist eine der einfachsten und zugleich effektivsten Diagnosetechniken.

Nachdem ich den anfänglichen Ableitstrom aufgezeichnet habe, reinige ich das Ableitergehäuse gründlich mithilfe genehmigter Wartungsverfahren. Sobald die Oberfläche trocken ist, wiederhole ich die Messung unter ähnlichen Umgebungsbedingungen.

Der Vergleich zwischen den beiden Messungen liefert oft den klarsten Hinweis auf den Fehlerort.

Wenn der Leckstrom nach der Reinigung deutlich abnimmt, ist wahrscheinlich eine Oberflächenverunreinigung dafür verantwortlich.

Wenn die Messwerte nahezu unverändert bleiben, beginne ich mit der Untersuchung der inneren Feuchtigkeit oder der Verschlechterung der Isolierung.

Dieser Vorher-Nachher-Vergleich stellt eines der aussagekräftigsten Beweise in der praktischen Ableiterdiagnostik dar.

Schritt 4: Verwenden Sie die Infrarot-Thermografie

Die Infrarot-Thermografie stellt ein weiteres wertvolles Diagnoseinstrument dar.

Mit fortschreitender interner Verschlechterung erzeugen beschädigte MOV-Blöcke häufig eine lokale Erwärmung, da der Leckstrom im Ableiter zunimmt.

Mit einer Wärmebildkamera vergleiche ich die Temperaturverteilung mit Ableitern in der Nähe, die unter ähnlichen Bedingungen arbeiten.

Lokalisierte Hotspots können auf Folgendes hinweisen:

· Interne Feuchtigkeit

· Alternde MOV-Blöcke

· Übermäßiger Widerstandsstrom

· Interne Mängel

Im Gegensatz dazu führt eine Oberflächenverunreinigung in der Regel zu gleichmäßigeren Temperaturmustern, es sei denn, es hat sich bereits ein starker Trockenbandlichtbogen entwickelt.

Die thermische Inspektion bietet außerdem den Vorteil, abnormale Betriebsbedingungen zu erkennen, ohne den Ableiter außer Betrieb zu nehmen.

Schritt 5: Führen Sie erweiterte elektrische Diagnosetests durch

Wenn die Routineuntersuchung keine endgültige Antwort liefert, greife ich auf fortgeschrittenere Diagnosemethoden zurück.

Zu den gängigen Techniken gehören:

· Teilentladungsprüfung (PD) zur Erkennung von Isolationsfehlern im Ableiter.

· U1mA-Referenzspannungsmessung zur Bewertung der elektrischen Eigenschaften der MOV-Blöcke.

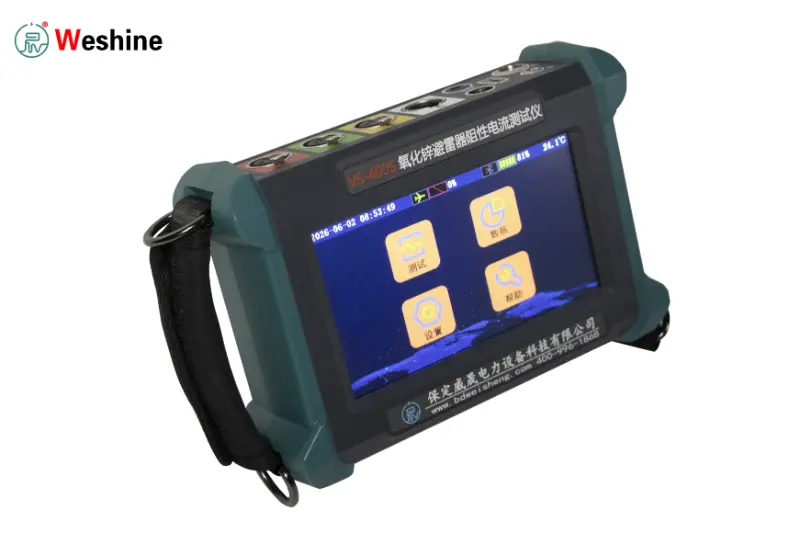

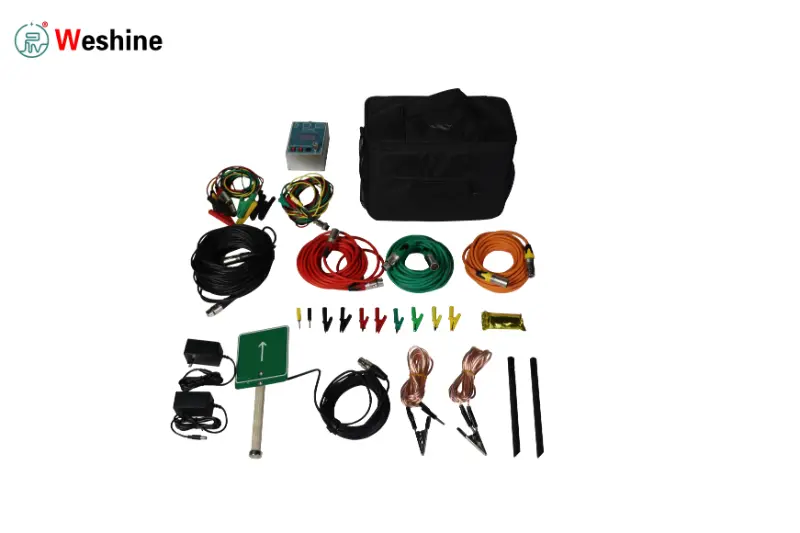

· Harmonische Analyse des Leckstroms zur genaueren Trennung kapazitiver und ohmscher Komponenten.

· Gegebenenfalls Prüfung des Isolationswiderstands zur Unterstützung der Gesamtdiagnose.

Jede Methode liefert zusätzliche Informationen über den internen Zustand des Ableiters, sodass Wartungstechniker mit viel größerer Sicherheit zwischen vorübergehenden Umwelteinflüssen und dauerhafter Verschlechterung der Isolierung unterscheiden können.

Wie Hersteller Feuchtigkeits- und Verschmutzungsausfälle reduzieren

Das Design moderner Überspannungsableiter hat sich in den letzten zwei Jahrzehnten erheblich weiterentwickelt. Hersteller konzentrieren sich jetzt darauf, Ausfälle zu verhindern, bevor die Ausrüstung das Werk verlässt, anstatt sich ausschließlich auf die Wartung vor Ort zu verlassen.

Verbesserte Dichtungssysteme

Das Dichtungssystem ist die erste Barriere gegen das Eindringen von Feuchtigkeit.

Ein gut konzipierter Ableiter verwendet hochwertige Dichtungsringe, korrosionsbeständige Metallbeschläge und sorgfältig kontrollierte Montageprozesse, um zu verhindern, dass Wasserdampf in das Gehäuse eindringt. Selbst ein kleiner Defekt an einem Endstück kann über mehrere Jahre hinweg dazu führen, dass Feuchtigkeit langsam eindringt.

Für Anwendungen in tropischen Regionen oder Küstenregionen empfehle ich, Ableiter zu wählen, die speziell für Umgebungen mit hoher Luftfeuchtigkeit entwickelt wurden, anstatt sich auf Standardprodukte zu verlassen.

Silikonpolymer vs. Porzellangehäuse

Das Gehäusematerial hat einen großen Einfluss auf die langfristige Leistung in verschmutzten Umgebungen.

Silikonpolymergehäuse sind für viele Versorgungsunternehmen zur bevorzugten Wahl geworden, weil sie Folgendes bieten:

· Hervorragende hydrophobe Leistung

· Geringerer Wartungsaufwand

· Bessere Kontaminationsresistenz

· Reduziertes Gewicht

· Verbesserte Schlagfestigkeit

Die hydrophobe Oberfläche führt dazu, dass Wasser Tröpfchen bildet, anstatt einen kontinuierlichen leitfähigen Film zu bilden, was dazu beiträgt, Oberflächenleckströme bei Regen oder Nebel zu reduzieren.

Aufgrund ihrer mechanischen Festigkeit und langen Lebensdauer sind Porzellangehäuse in einigen Installationen nach wie vor weit verbreitet. Allerdings müssen sie in stark verschmutzten Umgebungen oder in Küstengebieten im Allgemeinen häufiger gereinigt werden, da Verunreinigungen leichter an der Oberfläche haften.

Die beste Wahl hängt von den Umgebungsbedingungen, der Wartungsstrategie und den Projektanforderungen ab.

Kriechstreckenoptimierung

Die Kriechstrecke ist ein weiterer wichtiger Designfaktor.

Durch die Vergrößerung des Abstands entlang der Gehäuseoberfläche wird die Entstehung von Leckströmen unter verunreinigten Bedingungen erschwert.

Hersteller bieten häufig unterschiedliche Kriechstrecken an für:

· Lichtverschmutzung

· Mittlere Verschmutzung

· Starke industrielle Umweltverschmutzung

· Küstenumgebungen

· Wüstenregionen

Durch die Auswahl eines Ableiters mit geeigneter Kriechstrecke wird das Risiko eines Verschmutzungsüberschlags im Langzeitbetrieb deutlich reduziert.

Prüfung der Umweltqualifikation

Bevor hochwertige Überspannungsableiter in die kommerzielle Produktion gehen, werden sie Umweltqualifikationstests unterzogen, die jahrelangen Einsatz unter rauen Betriebsbedingungen simulieren.

Diese Bewertungen können Folgendes umfassen:

· Feuchtigkeitswechsel

· Salznebelprüfung

· UV-Alterung

· Temperaturwechsel

· Wasserdurchdringungstests

· Mechanische Vibration

· Überprüfung der thermischen Stabilität

Diese Tests tragen dazu bei, sicherzustellen, dass das Dichtungssystem und die Gehäusematerialien über die gesamte erwartete Lebensdauer des Produkts hinweg eine zuverlässige Leistung erbringen.

Feldinspektion und vorbeugende Wartung

Selbst der beste Überspannungsableiter erfordert eine routinemäßige Inspektion.

Ein vorbeugendes Wartungsprogramm ist weitaus effektiver als das Warten auf das Auftreten eines Fehlers.

Richten Sie eine Standard-Inspektionsroutine ein

Bei jedem Wartungsbesuch folge ich einer einheitlichen Inspektionssequenz:

1. Überprüfen Sie die Geräteidentifikation.

2. Führen Sie eine vollständige Sichtprüfung durch.

3. Notieren Sie Umgebungstemperatur und Luftfeuchtigkeit.

4. Untersuchen Sie das Gehäuse auf Verunreinigungen.

5. Ableitstrom messen.

6. Reinigen Sie das Gehäuse bei Bedarf.

7. Wiederholen Sie die elektrische Messung.

8. Vergleichen Sie die Ergebnisse mit früheren Inspektionsaufzeichnungen.

Die Verwendung jedes Mal des gleichen Verfahrens verbessert die Messkonsistenz und vereinfacht die langfristige Trendanalyse.

Passen Sie die Wartung an die örtlichen Gegebenheiten an

Die Umgebungsbedingungen sollten die Inspektionshäufigkeit bestimmen.

Zum Beispiel:

· Aufgrund von Salzablagerungen müssen Umspannwerke an der Küste möglicherweise mehrmals im Jahr gereinigt werden.

· In Industrieanlagen kommt es häufig zu starker Staub- oder Chemikalienverschmutzung.

· Feuchte tropische Regionen erfordern mehr Aufmerksamkeit auf den Zustand der Dichtungen und das Eindringen von Feuchtigkeit.

· In Wüstenanlagen sammelt sich feiner Sand an, der in Kombination mit Feuchtigkeit die Oberflächenleitfähigkeit erhöhen kann.

Anstatt ein festes Wartungsintervall einzuhalten, empfehle ich, die Inspektionspläne entsprechend den örtlichen Umgebungsbedingungen und historischen Leistungsdaten anzupassen.

Führen Sie vollständige Wartungsaufzeichnungen

Gute Wartungsaufzeichnungen sind ebenso wertvoll wie genaue Messungen.

Bei jeder Inspektion sollte Folgendes dokumentiert werden:

· Inspektionsdatum

· Wetterbedingungen

· Umgebungstemperatur

· Relative Luftfeuchtigkeit

· Leckstrom

· Reinigung durchgeführt

· Wärmebildergebnisse

· Visuelle Beobachtungen

· Korrekturmaßnahmen

Historische Aufzeichnungen machen es viel einfacher, allmähliche Verschlechterungen zu erkennen und Garantiegespräche zu unterstützen, wenn ein Fehler auftritt.

Häufige Diagnosefehler

Viele falsche Wartungsentscheidungen resultieren eher aus einer unvollständigen Diagnose als aus fehlerhaften Testgeräten.

Zu den häufigsten Fehlern gehören:

Gemessen an einem einzelnen Ableitstromwert

Der Leckstrom ändert sich je nach Feuchtigkeit, Verschmutzung und Betriebsbedingungen.

Eine einzelne Messung liefert selten genügend Beweise, um eine interne Verschlechterung zu bestätigen

Überspringen Sie die Reinigung vor dem Testen

Die Reinigung ist eines der einfachsten verfügbaren Diagnosewerkzeuge.

Ohne den Vergleich der Messungen vor und nach der Reinigung lässt sich nur schwer feststellen, ob der abnormale Strom im Inneren des Ableiters oder nur an seiner Oberfläche entsteht

Hängt nur von der Sichtprüfung ab

Ein Ableiter kann völlig normal erscheinen, während sich im Inneren des Gehäuses schwere Feuchtigkeitsschäden entwickeln.

Elektrische Messungen sollten immer mit Sichtprüfungen einhergehen.

Historische Trends ignorieren

Trendanalysen offenbaren oft Probleme, die einzelne Messungen nicht erkennen können.

Ein langsamer Anstieg des Ableitstroms über mehrere Jahre liefert in der Regel stärkere Hinweise auf eine Verschlechterung als ein einzelner Messwert.

Auswahl des richtigen Ableiters für raue Umgebungen

Die Auswahl der Ausrüstung spielt eine wichtige Rolle für die langfristige Zuverlässigkeit.

Für Installationen, die starker Verschmutzung, hoher Luftfeuchtigkeit oder Küstenbedingungen ausgesetzt sind, empfehle ich, mehr als die grundlegenden elektrischen Nennwerte zu bewerten.

Wichtige Überlegungen sind:

· Gehäusematerial

· Kriechstrecke

· Dichtungstechnik

· Verschmutzungsklasse

· Umweltqualifikationsprüfung

· Qualitätskontrolle des Herstellers

· Verfügbarkeit von technischem Support

Hersteller, die maßgeschneiderte Designs für bestimmte Umgebungsbedingungen anbieten, liefern oft eine bessere Langzeitleistung als Standardprodukte, die außerhalb ihrer vorgesehenen Anwendung eingesetzt werden.

Durch die enge Zusammenarbeit zwischen Herstellern, EPC-Auftragnehmern, Versorgungsunternehmen und Wartungsteams entsteht außerdem wertvolles Feedback, das zukünftige Produktdesigns verbessert.

Häufig gestellte Fragen

1. Wie kann ich innere Feuchtigkeit schnell von Oberflächenverunreinigungen unterscheiden?

Die praktischste Methode besteht darin, den Ableitstrom vor und nach der Reinigung des Ableiters zu vergleichen.

Wenn der Strom nach der Reinigung deutlich abnimmt, ist eine Oberflächenverschmutzung die wahrscheinliche Ursache. Wenn nur geringe oder keine Veränderungen auftreten, wird eine weitere Untersuchung auf innere Feuchtigkeit empfohlen.

2. Wie oft sollten Überspannungsableiter gereinigt werden?

Es gibt kein allgemeingültiges Wartungsintervall.

Die Häufigkeit der Reinigung hängt von den Umgebungsbedingungen, dem Verschmutzungsgrad, der Luftfeuchtigkeit und den örtlichen Wartungspraktiken ab. Küsten- und Industriestandorte erfordern im Allgemeinen häufigere Inspektionen als saubere Binnenumgebungen.

3. Reicht eine Sichtprüfung allein aus?

NEIN.

Durch eine visuelle Inspektion können Risse, Verunreinigungen und offensichtliche mechanische Schäden erkannt werden, viele interne Isolationsprobleme können jedoch nicht erkannt werden.

Elektrische Prüfungen bleiben für eine zuverlässige Zustandsbeurteilung unerlässlich.

4. Welches Gehäusematerial schneidet in verschmutzten Umgebungen besser ab?

Gehäuse aus Silikonpolymer bieten im Allgemeinen aufgrund ihrer hydrophoben Oberflächeneigenschaften eine bessere Kontaminationsbeständigkeit.

Bei der richtigen Produktauswahl sollten jedoch immer mechanische Anforderungen, Betriebsumgebung, Wartungsfähigkeit und geltende Industriestandards berücksichtigt werden.

Abschluss

Ein Anstieg des Ableitstroms bedeutet nicht automatisch, dass ein Überspannungsableiter ausgefallen ist. Eindringende Feuchtigkeit im Inneren und Oberflächenverschmutzung führen oft zu ähnlichen elektrischen Symptomen, erfordern jedoch völlig unterschiedliche Wartungsstrategien. Eine genaue Diagnose hängt von der Kombination von Sichtprüfung, Leckstrommessungen, Reinigung und erneutem Testen, Infrarot-Thermografie und fortschrittlicher elektrischer Diagnose ab, anstatt sich auf ein einzelnes Testergebnis zu verlassen.

Meiner Erfahrung nach konzentrieren sich die zuverlässigsten Wartungsprogramme auf Trendanalysen statt auf isolierte Messungen. Der Vergleich aktueller Ergebnisse mit Werksbasisdaten und historischen Inspektionsaufzeichnungen liefert ein viel klareres Bild des Ableiterzustands im Laufe der Zeit. Wenn dieser Ansatz mit einer geeigneten Produktauswahl, regelmäßiger vorbeugender Wartung und sorgfältiger Umgebungsüberwachung kombiniert wird, können Versorgungsunternehmen und Industrieanlagen unerwartete Ausfälle reduzieren, die Lebensdauer der Ableiter verlängern und die Gesamtzuverlässigkeit ihrer Energiesysteme verbessern.
