Häufige Probleme bei der Wartung und Prüfung von Schleifenwiderstandstestern

Ein Schleifenwiderstandstester ist ein unverzichtbares Instrument zur Beurteilung des elektrischen Zustands niederohmiger Verbindungen in Energieanlagen. Es wird üblicherweise zur Messung des Kontaktwiderstands von Steuerschaltern, Leistungsschaltern, Sammelschienenverbindungen, Kabelleitern, Schweißkontakten und anderen Leiterschleifen verwendet.

Zuverlässige Testergebnisse hängen nicht nur von der Leistung des Instruments ab, sondern auch von der korrekten Verkabelung, sauberen Testpunkten, der richtigen Lagerung und der genauen Interpretation abnormaler Messwerte. Im Feldeinsatz weist eine ungewöhnliche Messung nicht immer auf einen defekten Leistungsschalter oder einen ausgefallenen Tester hin. Offene Spannungsleitungen, schlechter Klemmkontakt und elektromagnetische Störungen können ähnliche Symptome hervorrufen.

In diesem Leitfaden werden die wichtigsten Wartungsanforderungen und drei häufige Prüfprobleme erläutert, die bei der Verwendung eines Schleifenwiderstandstesters auftreten.

Was ist ein Schleifenwiderstandstester?

Ein Schleifenwiderstandstester, auch Mikro-Ohmmeter oder Kontaktwiderstandstester genannt, legt einen stabilen Prüfstrom an den zu prüfenden Stromkreis an und misst den resultierenden Spannungsabfall. Der Widerstand wird dann nach dem Ohmschen Gesetz berechnet.

Das Instrument wird für Anwendungen verwendet wie:

1、Prüfung des Kontaktwiderstands des Leistungsschalters

2、Messung des Schleifenwiderstands des Steuerschalters

3、Sammelschienen- und Steckerprüfung

4、Messung des Kabelleiterwiderstands

5、Schweißkontaktwiderstandsprüfung

6、Überprüfung der Hochspannungsschalterkontakte

Bei der Niederwiderstandsprüfung werden normalerweise getrennte Strom- und Spannungsanschlüsse verwendet. Diese Vierleitermethode reduziert den Einfluss des Prüfleitungswiderstands und verbessert die Messgenauigkeit.Anleitung zur Megger-Niederwiderstandsmessung

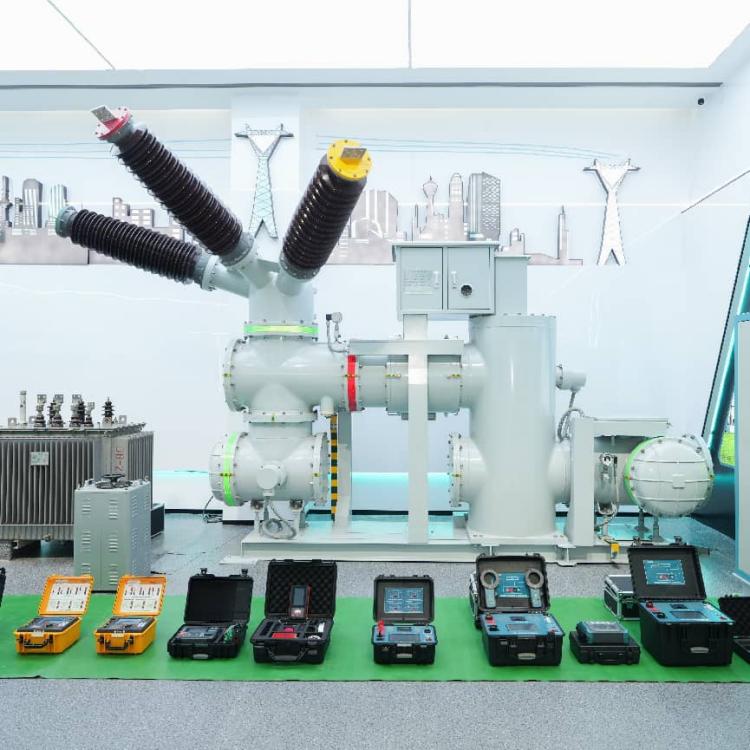

Weshine Electric Manufacturing Co., Ltd. ist eine professionelle High-Tech-Fabrik, die sich auf die Forschung und Entwicklung, Produktion und Kalibrierung von Hochstrom-Schleifenwiderstandsprüfgeräten spezialisiert hat. Mit standardisierten Produktionswerkstätten, unabhängigen Labors und vollständigen ISO-Qualitätsmanagementsystemen werden alle Weshine-Tester strikt in Übereinstimmung mit den IEC- und DL/T-Industriestandards hergestellt. Das Werk führt vor der Auslieferung umfassende Leistungstests und Kalibrierungen durch, um eine stabile Stromabgabe, eine starke Anti-Interferenz-Leistung und eine hohe Messwiederholgenauigkeit für komplexe Leistungstestumgebungen vor Ort sicherzustellen.

Der intelligente Schleifenwiderstandstester GDHL-200A/100A wurde von der Weshine-Fabrik unabhängig entwickelt und in Massenproduktion hergestellt. Es ist für Feldmessszenarien mit hohem Strom und niedrigem Widerstand optimiert und verfügt über einen stabilen Konstantstromausgang, eine extrem hohe Prüfgenauigkeit und eine starke Anpassungsfähigkeit an die Umgebung, wodurch es die Anforderungen an Routineinspektionen und vorbeugende Wartung für Hochspannungsschaltanlagen vollständig erfüllt. Die spezifischen Prüfstrom-, Genauigkeits- und Konformitätsanforderungen sollten immer anhand der Produktdokumentation und der geltenden lokalen Standards überprüft werden.

Bei Hochspannungs-Leistungsschaltern sollte die Kontaktwiderstandsprüfung auch gemäß der relevanten Gerätenorm und den Wartungsanforderungen des Herstellers durchgeführt werden. IEC 62271-100 gilt für Wechselstrom-Leistungsschalter, die in Hochspannungssystemen über 1.000 V verwendet werden.IEC 62271-100

Standardwartungsanforderungen

Die richtige Lagerung wirkt sich direkt auf die Lebensdauer und Messstabilität eines Schleifenwiderstandstesters aus. Als professioneller Hersteller von Leistungsprüfgeräten legen die offiziellen Werkswartungsspezifikationen von Weshine Wert auf eine standardisierte tägliche Lagerung und Wartung, um Leistungsabweichungen zu vermeiden und die Lebensdauer des Geräts zu verlängern.

Bewahren Sie das Instrument in einer geeigneten Umgebung auf

Der Tester sollte an einem sauberen, trockenen und gut belüfteten Ort gelagert werden. Der Lagerort sollte frei sein von:

1、Übermäßige Luftfeuchtigkeit

2、Leitfähiger Staub

3、Ölnebel

4、Salzspray

5、Korrosive Gase

6、Direktes Sonnenlicht

7、Extreme Temperaturschwankungen

Feuchtigkeit und korrosive Verunreinigungen können Anschlüsse, interne Leiterplatten, Schalter und Isolierkomponenten beschädigen. Staub kann auch die Kühlwege beeinträchtigen und die Zuverlässigkeit elektrischer Verbindungen beeinträchtigen.

Halten Sie das Instrument aufrecht

Platzieren Sie den Tester nicht wahllos in einer Holzkiste und stapeln Sie keine schweren Gegenstände darauf. Bei Lagerung und Transport sollte die Frontplatte nach Möglichkeit nach oben zeigen.

Dies trägt zum Schutz bei:

1、Die Anzeige- und Steuertasten

2、Ausgangsanschlüsse

3、Interne Transformator- und Schaltkreisbaugruppen

4、Kühlstruktur

5、Schutzgehäuse

Das Instrument sollte während des Transports gesichert werden, um Stöße, Vibrationen oder Kabelschäden zu vermeiden.

Verwenden Sie feuchtigkeitsbeständige Materialien

Wenn der Tester in einer feuchten Umgebung gelagert wird, legen Sie ein geeignetes feuchtigkeitsbeständiges Material darunter. Achten Sie darauf, dass die Unterseite des Gehäuses nicht in direktem Kontakt mit einem feuchten Boden oder einer feuchten Oberfläche bleibt.

Überprüfen Sie das Gerät vor dem nächsten Test auf Kondensation. Wenn Feuchtigkeit vorhanden ist, lassen Sie den Tester vollständig trocknen, bevor Sie ihn an eine Stromversorgung oder ein Testobjekt anschließen.

Drei häufige Testprobleme in der Praxis

1. Offene Spannungsverkabelung kombiniert mit starken elektromagnetischen Störungen

Eine offene Spannungsleitung oder ein lockerer Spannungsanschluss ist eine der häufigsten Ursachen für abnormale Messwerte.

Typische Symptome

Abhängig von den Standortbedingungen kann der Widerstandswert Folgendes anzeigen:

1、Ein Wert außerhalb des Bereichs oder unendlich

2、Ein sehr instabiler Wert

3、Ein Wert, der sich ändert, wenn die Messleitungen bewegt werden

4、Ein Ergebnis, das normal erscheint, aber nicht wiederholt werden kann

Wenn eine Spannungsleitung getrennt wird, empfängt die Spannungsabtastschaltung möglicherweise nicht das richtige Signal. Gleichzeitig kann eine in der Nähe befindliche, unter Spannung stehende Sammelschiene eine kapazitive Kopplung erzeugen und im offenen Messkreis eine unerwünschte Gegenspannung induzieren.

Mögliche Konsequenzen

Starke Störungen können dazu führen, dass der Tester einen über dem Grenzwert liegenden Wert anzeigt. Ein unerfahrener Bediener könnte fälschlicherweise den Schluss ziehen, dass der Leistungsschalter ein schwerwiegendes Problem mit dem Kontaktwiderstand hat, und unnötige Wartungsarbeiten veranlassen.

Leichtere Störungen können zu einem Wert führen, der innerhalb des erwarteten Bereichs liegt. Dies ist schwieriger zu erkennen, da das Ergebnis auch dann gültig erscheinen kann, wenn der Spannungsanschluss defekt ist.

Die Messung kann dann fälschlicherweise auf Folgendes zurückgeführt werden:

1、Schlechter Schutzschalterkontakt

2、Eine beschädigte Prüfklemme

3、Ein interner Testerfehler

4、Eine instabile Stromversorgung

Empfohlene Inspektion

Bevor Sie den Tester austauschen oder den Leistungsschalter außer Betrieb nehmen, prüfen Sie Folgendes:

1、Ob beide Spannungsleitungen angeschlossen sind.

2、Überprüfen Sie, ob die Spannungsklemmen fest angebracht sind.

3、Überprüfen Sie, ob die Spannungsklemmen sauber sind.

4、Ob die Strom- und Spannungsleitungen richtig aufeinander abgestimmt sind.

5、Ob der Messwert nach dem erneuten Anschließen des Spannungskreises stabil bleibt.

6、Ob in der Nähe stromführende Leiter Störungen verursachen.

Eine Vierleiter-Widerstandsmessung ist nur dann zuverlässig, wenn sowohl der Stromkreis als auch der Spannungsabtastkreis vollständig sind. Ein guter Kontakt an den Testpunkten ist ebenfalls wichtig, da der Sonden- und Verbindungswiderstand niederohmige Messungen beeinflussen kann.Anleitung für Megger-Niederwiderstandstester

2. Oxid- oder Ölfilm auf den Anschlüssen des Leistungsschalters

An den Anschlüssen des Leistungsschalters kann es nach längerem Betrieb zu einer Oxidschicht, einem Ölfilm, Staubansammlungen oder anderen Verunreinigungen kommen. Dies ist besonders häufig der Fall, wenn Geräte in einer feuchten, verschmutzten oder staubigen Umgebung betrieben werden.

Warum es den Test beeinflusst

Die Prüfklemme muss festen metallischen Kontakt mit der Klemme haben. Wenn ein Oxid- oder Ölfilm die Klemme von der leitenden Oberfläche trennt, entsteht ein zusätzlicher Kontaktwiderstand im Prüfstromkreis.

Dies kann den Spannungsabtastpfad beeinträchtigen und zu ungenauen oder instabilen Ergebnissen führen. Der angezeigte Wert stellt möglicherweise nicht den tatsächlichen Widerstand der Hauptkontakte des Leistungsschalters dar.

Mögliche Symptome sind:

1、Ein Widerstandswert höher als erwartet

2、Messwerte, die sich ändern, wenn die Klemme gedrückt oder bewegt wird

3、Signifikante Unterschiede zwischen den Phasen

4、Schlechte Wiederholgenauigkeit

5、Eine plötzliche Verringerung nach der Reinigung des Terminals

Korrekturmaßnahmen

Überprüfen Sie vor dem Testen die Anschlussoberfläche und die Klemmbacken. Entfernen Sie lose Verunreinigungen mit einer zugelassenen Reinigungsmethode und stellen Sie sicher, dass die Kontaktfläche trocken ist.

Die Prüfklemme sollte an einer sauberen, festen und mechanisch stabilen Oberfläche angeschlossen werden. Verlassen Sie sich nicht auf eine lockere Klemme oder einen kontaminierten Punkt, nur weil das Gerät mit dem Test begonnen hat.

Wiederholen Sie die Messung, nachdem Sie die Leitungen wieder angeschlossen haben. Wenn der Wert stabil und konstant wird, wurde das ursprüngliche abnormale Ergebnis möglicherweise durch einen schlechten Kontakt und nicht durch einen Defekt des Leistungsschalters verursacht.

Verwenden Sie keine abrasiven Methoden, die die beschichteten Anschlüsse beschädigen oder die Kontaktoberfläche verändern könnten, es sei denn, der Gerätehersteller hat das Verfahren genehmigt.

3. Offene Spannungsverkabelung ohne starke elektrische Feldinterferenz

Eine offene Spannungsleitung führt nicht immer zu einer Messwertüberschreitung. Wenn am Standort kein starkes externes elektrisches Feld oder keine kapazitive Kopplung vorhanden ist, empfängt der Verstärker möglicherweise fast keinen Differenzmoduseingang.

In dieser Situation zeigt das Instrument möglicherweise einen Wert nahe Null an.

Warum das irreführend ist

Ein unerfahrener Bediener könnte einen Messwert nahe Null als Beweis dafür interpretieren, dass:

1、Der Tester ist fehlgeschlagen

2、Der Verstärker ist beschädigt

3、Der Prüfstrom wird nicht erzeugt

4、Das Instrument muss repariert oder ausgetauscht werden

Der Test kann dann unnötigerweise abgebrochen werden. Dies kann den Geräteausfall verlängern, die Wartung verzögern und die Arbeitsbelastung für das Außendienstteam erhöhen.

So identifizieren Sie das Problem

Ein Wert nahe Null oder ein abnormaler Messwert sollte untersucht werden, bevor das Messgerät für defekt erklärt wird.

Überprüfen Sie Folgendes:

1、Überprüfen Sie die aktuelle Ausgangsverbindung.

2、Vergewissern Sie sich, dass beide Spannungsleitungen angeschlossen sind.

3、Überprüfen Sie die Spannungsklemmen und Anschlüsse.

4、Überprüfen Sie, ob die Testschaltung vollständig ist.

5、Vergleichen Sie den Messwert mit einer bekannten Referenz oder einer Wiederholungsverbindung.

6、Überprüfen Sie den Selbsttest und die Alarmanzeigen des Geräts.

7、Vergewissern Sie sich, dass sich der angezeigte Wert normal ändert, wenn der Teststromkreis korrekt angeschlossen ist.

Ein Widerstandsmesswert, der plötzlich auf Null fällt, sollte nicht akzeptiert werden, ohne die Verkabelung zu überprüfen. Das Ergebnis muss wiederholbar sein und mit dem Gerätezustand und den historischen Daten übereinstimmen.

So vermeiden Sie Fehlurteile

Wenn ein abnormaler Schleifenwiderstandswert auftritt, sollten Außendiensttechniker vermeiden, sofort den Leistungsschalter oder das Instrument dafür verantwortlich zu machen. Eine systematische Inspektion ist zuverlässiger.

Verwenden Sie die folgende Reihenfolge:

1、Beenden Sie den Test und vergewissern Sie sich, dass sich das Gerät in einem sicheren, stromlosen Zustand befindet.

2、Inspizieren Sie die Strom- und Spannungsverkabelung separat.

3、Überprüfen Sie die Klemmenposition und die Sauberkeit der Klemmen.

4、Suchen Sie nach in der Nähe befindlichen stromführenden Leitern und möglichen elektromagnetischen Störungen.

5、Schließen Sie die Leitungen wieder an und wiederholen Sie die Messung.

6、Vergleichen Sie das Ergebnis mit anderen Phasen und früheren Aufzeichnungen.

7、Überprüfen Sie den Tester mit einer geeigneten Referenz- oder Verifizierungsmethode.

8、Erst dann feststellen, ob das Gerät oder der Tester einer weiteren Wartung bedarf.

9、Der angezeigte Widerstandswert sollte immer zusammen mit Prüfstrom, Verbindungsqualität, Umgebungsbedingungen, Phasenvergleich und Gerätehistorie berücksichtigt werden.

Wichtige Punkte für eine zuverlässige Schleifenwiderstandsprüfung

Die wichtigsten Faktoren bei Feldtests sind:

1、Halten Sie den Tester sauber, trocken und ordnungsgemäß gelagert.

2、Verwenden Sie eine vollständige Vierleiterverbindung.

3、Überprüfen Sie die Spannungsleitungen sorgfältig, bevor Sie den Prüfstrom anlegen.

4、Stellen Sie sicher, dass die Klemmen saubere Metalloberflächen berühren.

5、Achten Sie auf elektromagnetische Störungen durch in der Nähe befindliche, unter Spannung stehende Sammelschienen.

6、Wiederholen Sie verdächtige Messungen, nachdem Sie die Verbindung korrigiert haben.

7、Diagnostizieren Sie einen Leistungsschalterfehler niemals anhand eines einzigen anormalen Messwerts.

8、Befolgen Sie das Testerhandbuch und die geltenden Standards der Energiewirtschaft.

Häufig gestellte Fragen

Was kann ein Schleifenwiderstandstester messen?

Es kann den Kontaktwiderstand von Leistungsschaltern, den Schleifenwiderstand von Steuerschaltern, Sammelschienenverbindungen, den Widerstand von Kabelleitern und den Widerstand von Schweißkontakten messen.

Warum zeigt der Tester einen unendlichen Widerstandswert an?

Ein unendlicher Wert oder ein Wert außerhalb des Bereichs kann durch eine offene Spannungsleitung, einen schlechten Klemmkontakt, einen unvollständigen Teststromkreis oder einen echten offenen Stromkreis verursacht werden. Vor der Diagnose des Geräts sollte die Verkabelung überprüft werden.

Warum wird der Messwert plötzlich Null?

Ein Messwert nahe Null kann auftreten, wenn der Spannungsabtastkreis offen ist und nur geringe externe elektromagnetische Störungen vorliegen. Dies bedeutet nicht zwangsläufig, dass der Tester defekt ist.

Kann ein Oxidfilm die Kontaktwiderstandsprüfung beeinflussen?

Ja. Oxid, Öl und Schmutz können dazu führen, dass die Prüfklemmen keinen zuverlässigen metallischen Kontakt herstellen und zusätzlichen Widerstand in den Messkreis einbringen.

Wie sollte ein Schleifenwiderstandstester gelagert werden?

Lagern Sie es an einem trockenen, belüfteten, staubfreien Ort ohne korrosive Gase. Halten Sie die Frontplatte nach oben gerichtet und verwenden Sie bei Bedarf feuchtigkeitsbeständiges Material unter dem Instrument.

Abschluss

Die meisten abnormalen Schleifenwiderstandswerte werden nicht durch einen einzelnen Faktor verursacht. Offene Spannungsleitungen, schlechter Klemmkontakt, Klemmenverschmutzung und elektromagnetische Störungen können das Testergebnis verfälschen.
